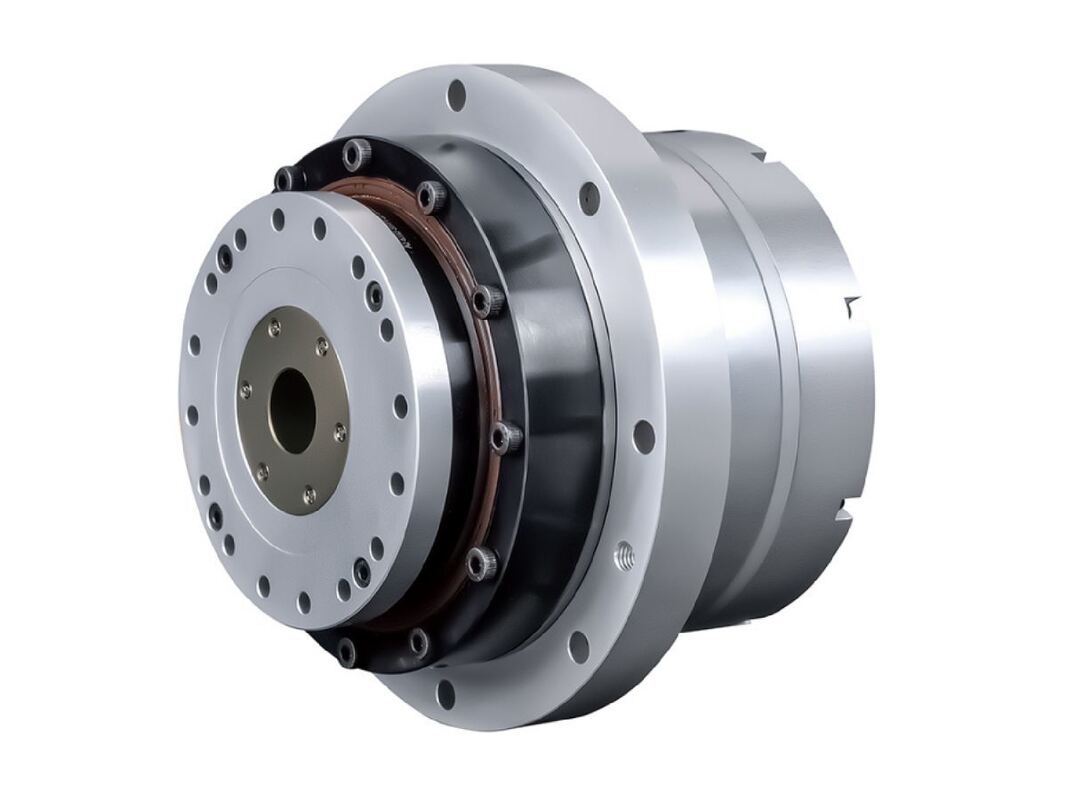

HATF हार्मोनिक सर्वो रोटरी एक्ट्यूएटर्स मॉडल 11, 14, 17, 20, 25, 32, 40, 50, और 58 के हार्मोनिक ड्राइव के साथ संगत हैं, जो 4 N·m से 1200 N·m तक का टॉर्क रेंज प्रदान करते हैं। वे मल्टी-टर्न एब्सोल्यूट एनकोडर से लैस हैं जो तमागावा प्रोटोकॉल का उपयोग करते हैं, जो सिंगल-टर्न 17-बिट / मल्टी-टर्न 16-बिट या सिंगल-टर्न 23-बिट / मल्टी-टर्न 16-बिट के कॉन्फ़िगरेशन की पेशकश करते हैं। इसके अतिरिक्त, दोहरे-एनकोडर सेटअप एक विकल्प है। HAS सॉलिड मॉडल पर निर्माण करते हुए, HATF एक्ट्यूएटर्स में एक एकीकृत फ्लैंज है जो तब स्थापना की अनुमति देता है जब एंड फेस पर माउंटिंग संभव नहीं है। यह डिज़ाइन अक्षीय और रेडियल दोनों भार के लिए समर्थन में सुधार करता है, जबकि कंपन और झटकों के प्रतिरोध को बढ़ाता है।
समान भार वितरण
फेस-कॉन्टैक्ट फ्लैंज का डिज़ाइन यह सुनिश्चित करता है कि रेडियल और अक्षीय दोनों बल फ्लैंज पर समान रूप से फैलते हैं, जो मॉड्यूल के संचालन के दौरान कंपन और गति को कम करने में मदद करता है।
सुव्यवस्थित स्थापना
फेस-कॉन्टैक्ट माउंटिंग का उपयोग करके, शाफ्ट के सटीक संरेखण की कोई आवश्यकता नहीं है, जिसके परिणामस्वरूप त्वरित और आसान असेंबली होती है।
कम अंशांकन व्यय
फ्लैंज मॉड्यूल के लिए एक गाइड के रूप में कार्य करता है, जो सेटअप प्रक्रिया के दौरान संरेखण और अंशांकन के लिए आवश्यक समय और प्रयास को काफी कम करता है।
सुविधाजनक रखरखाव और प्रतिस्थापन
अलग-अलग मॉड्यूल को बस बोल्ट ढीला करके अलग किया जा सकता है, जिससे आसन्न घटकों को परेशान किए बिना रखरखाव किया जा सकता है, जिससे मरम्मत का समय और डाउनटाइम कम हो जाता है।
| उत्पाद पैरामीटर (AC-220V) | ||||||||||||||||||||||||||||||||||
| मॉडल | HATF11 | HATF14 | HATF17 | HATF20 | HATF25 | HATF32 | HATF40 | HATF50 | HATF58 | |||||||||||||||||||||||||
| घटाव अनुपात | / | 51 | 101 | 51 | 81 | 101 | 51 | 81 | 101 | 121 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 101 | 51 | 101 |
| रेटेड टॉर्क | N·M | 4 | 8 | 8.6 | 13.5 | 13.5 | 27 | 33 | 49 | 49 | 30 | 48 | 58 | 61 | 61 | 68.5 | 107 | 133 | 133 | 133 | 133 | 206 | 264 | 267 | 267 | 242 | 351 | 460 | 557 | 557 | 642 | 823 | 951 | 1200 |
| पीक टॉर्क | N·M | 8.3 | 11 | 23 | 29 | 34 | 43 | 53 | 66 | 66 | 69 | 91 | 102 | 108 | 113 | 121 | 169 | 194 | 207 | 217 | 267 | 376 | 411 | 436 | 459 | 497 | 641 | 702 | 762 | 800 | 1163 | 1211 | 1828 | 1964 |
| रेटेड स्पीड | RPM | 69 | 35 | 59 | 37 | 30 | 59 | 37 | 30 | 25 | 59 | 37 | 30 | 25 | 19 | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | 27 | 22 | 27 | 22 |
| अधिकतम गति | RPM | 102 | 51 | 118 | 74 | 59 | 118 | 74 | 59 | 50 | 118 | 74 | 59 | 50 | 37 | 94 | 59 | 48 | 40 | 30 | 90 | 57 | 49 | 38 | 29 | 80 | 51 | 41 | 34 | 25 | 37 | 30 | 37 | 30 |
| रेटेड करंट | A | 0.98 | 0.99 | 0.78 | 0.77 | 0.62 | 2.36 | 1.82 | 2.17 | 1.81 | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | 3.90 | 3.84 | 3.83 | 3.20 | 2.40 | 5.82 | 5.68 | 5.83 | 4.93 | 3.7 | 8.72 | 7.97 | 8.37 | 8.46 | 6.36 | 11.94 | 12.27 | 17.68 | 17.89 |
| अधिकतम करंट | A | 2.03 | 1.36 | 2.09 | 1.66 | 1.56 | 3.68 | 2.92 | 2.92 | 2.44 | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | 6.90 | 6.07 | 5.58 | 4.97 | 3.92 | 11.69 | 10.36 | 9.08 | 8.04 | 6.36 | 17.91 | 14.55 | 12.75 | 11.58 | 9.13 | 21.62 | 18.06 | 33.99 | 29.29 |
| टॉर्क स्थिरांक | N·M/Arms | 4.08 | 8.08 | 11.02 | 17.50 | 21.82 | 11.42 | 18.14 | 22.62 | 27.10 | 11.42 | 18.14 | 22.62 | 27.10 | 36.06 | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 22.85 | 36.29 | 45.25 | 54.21 | 72.13 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | 53.78 | 67.06 | 53.784 | 67.064 |
| एकतरफा स्थिति सटीकता | आर्कसेक | ≤90 | ≤90 | ≤70 | ≤60 | ≤60 | ≤60 | ≤60 | ≤50 | ≤50 | ≤60 | ≤60 | ≤60 | ≤50 | ≤50 | ≤60 | ≤50 | ≤50 | ≤40 | ≤40 | ≤60 | ≤50 | ≤50 | ≤40 | ≤40 | ≤60 | ≤50 | ≤50 | ≤40 | ≤40 | ≤30 | ≤30 | ≤30 | ≤30 |
| स्थिति सटीकता दोहराएँ | आर्कसेक | ≤20 | ≤20 | ≤15 | ≤10 | ≤10 | ≤15 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| झुकाव कठोरता | X104N.m/rad | 4 | 8 | 15 | 24 | 38 | 95 | 175 | रेटेड रेडियल लोड 2750N रेटेड अक्षीय लोड 2750N रेटेड ओवरटर्निंग मोमेंट 1950N.M |
रेटेड रेडियल लोड 3200N रेटेड अक्षीय लोड 3200N रेटेड ओवरटर्निंग मोमेंट 2500N.M |
||||||||||||||||||||||||
| टॉर्सनल कठोरता | X104N.m/rad | 0.3 | 0.34 | 0.46 | 0.6 | 1.07 | 1.3 | 1.8 | 2.3 | 3.4 | 4.6 | 7.6 | 9.9 | 14 | 18.6 | |||||||||||||||||||
| मोटर चरण प्रतिरोध | ओहमा(20°C) | 12 | 7.5 | 2.6 | 2.6 | 3.55 | 0.88 | 0.8 | 0.126 | 0.126 | ||||||||||||||||||||||||
| मोटर चरण अधिष्ठापन | Mh | 9.5 | 11.5 | 6.7 | 6.7 | 10 | 6.1 | 8 | 0.65 | 0.65 | ||||||||||||||||||||||||
| बैक-ईएमएफ स्थिरांक | Vrms/Krpm | 10.5 | 25 | 25 | 25 | 40 | 40 | 44 | 52 | 52 | ||||||||||||||||||||||||
| रोटर जड़ता | ब्रेक के बिना KG*m2 | 8.32*10^-6 | 3.6*10^-5 | 7.96*10^-5 | 8.8*10^-5 | 2.1*10^-4 | 8.3*10^-4 | 1.64*10^-3 | 4.8*10^-3 | 4.8*10^-3 | ||||||||||||||||||||||||
| रोटर जड़ता | ब्रेक के साथ KG*m2 | 8.73*10^-6 | 3.7*10^-5 | 9.12*10^-5 | 9.17*10^-5 | 2.2*10^-4 | 1.04*10^-3 | 2.05*10^-3 | / | / | ||||||||||||||||||||||||
| द्रव्यमान (ब्रेक के बिना) | Kg | 1.17 | 1.66 | 2.2 | 2.4 | 3.6 | 7.4 | 10.7 | 25 | 32 | ||||||||||||||||||||||||
| द्रव्यमान (ब्रेक के साथ) | Kg | 1.36 | 2 | 2.8 | 2.96 | 4.2 | 8.7 | 12 | / | / | ||||||||||||||||||||||||
| मोटर ध्रुव | ध्रुव | 10 | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | ||||||||||||||||||||||||
| व्यास और लंबाई (ब्रेक के साथ/बिना) | मिमी | 63mmX83mm 63mmx99.7mm |
ø74mmX91.5mm ø74mmX109.5mm |
ø88mmX98mm ø88mmX122mm |
ø88mmX101mm ø88mmX125mm |
ø110mmX109mm ø110mmX130.5mm |
ø142mmX138.7mm ø142mmX164.2mm |
ø170mmX150.7mm ø170mmX175.7mm |
ø214mmX196mm | ø240mmX216mm ø240mmX249.4mm |
||||||||||||||||||||||||
| खोखला शाफ्ट व्यास | मिमी | ø10mm | ø9mm | ø13.5mm | ø16.5mm | ø17mm | ø29mm | ø40mm | ø40mm | ø50mm | ||||||||||||||||||||||||
| टिप्पणियाँ | केवल संदर्भ के लिए, कृपया वास्तविक मापदंडों के लिए बिक्री से संपर्क करें | |||||||||||||||||||||||||||||||||
