उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HONPINE
मॉडल संख्या:
एफडीएस
वीडियो
वीडियो

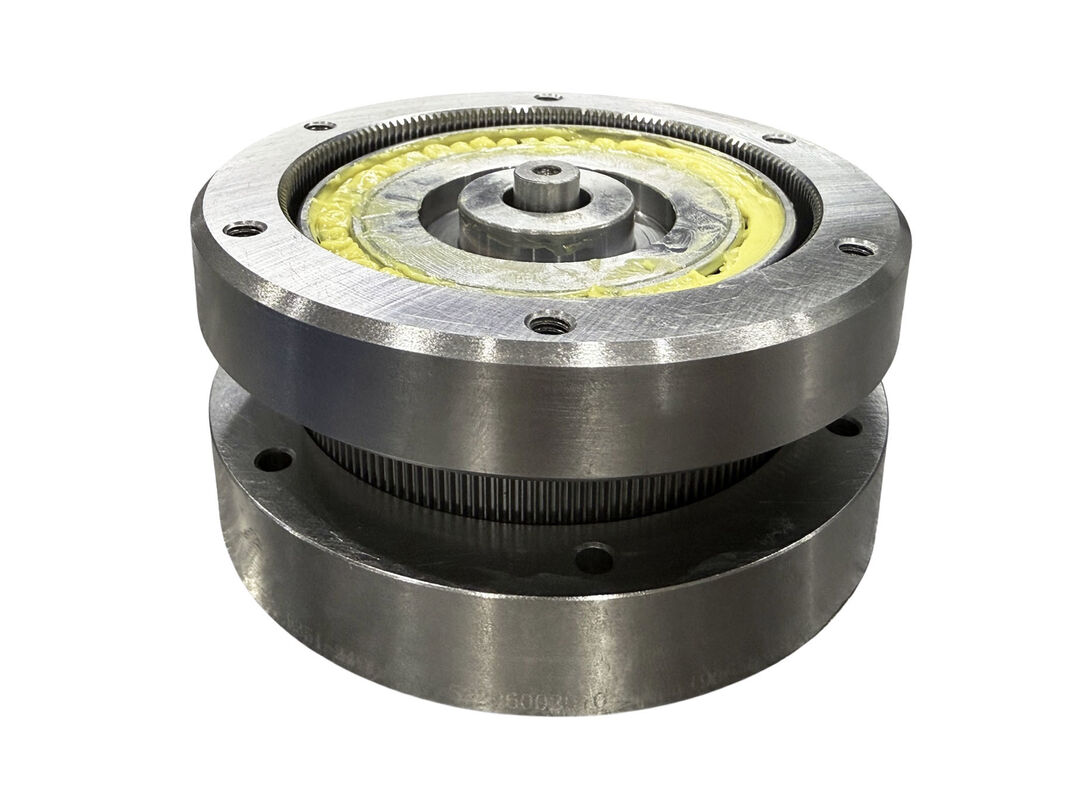

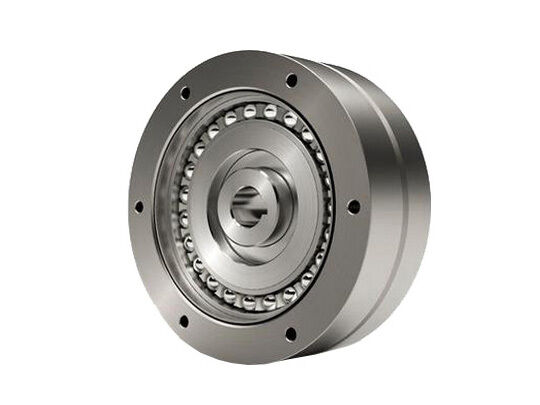

डिफरेंशियल गियर FDS श्रृंखला को संयुक्त प्रकार और घटक प्रकार में विभाजित किया गया है।संयुक्त प्रकार का उद्देश्य उपकरण में आसानी से इकट्ठा करने के लिए एक इकाई में अंतर तंत्र को एकीकृत करना है, और इसके आवास से ट्रांसमिशन गियर, पोली आदि की सीधी स्थापना की अनुमति मिलती है।ग्राहकों को अपनी संरचनात्मक आवश्यकताओं के अनुसार अपने स्वयं के इनकैप्सुलेशन आवास को डिजाइन करने और डिवाइस स्थान को अनुकूलित करने में सक्षम बनाना.
हार्मोनिक ड्राइव के अनूठे ऑपरेटिंग सिद्धांत का उपयोग करते हुए, यह एक अल्ट्रा-कॉम्पैक्ट डिफरेंशियल डिवाइस है जो ऑपरेशन के दौरान चरण और टाइमिंग फाइन-ट्यूनिंग करने में सक्षम है।
एफडीएस श्रृंखला के संयुक्त प्रकार में पैनकेक घटक प्रकार के समान चार मुख्य घटक हैं,सिवाय इसके कि संयुक्त प्रकार में अतिरिक्त आगे और पीछे की सील करने वाले फ्लैंग्स और समर्थन असर शामिल हैं. एफडीएस श्रृंखला कप प्रकार की एफएसजी श्रृंखला के समान कार्य सिद्धांत पर काम करती है। पैनकेक फ्लेक्सस्पलाइन का आकार कप फ्लेक्सस्पलाइन के आधार के क्रॉस सेक्शन के समान है,और लहर जनरेटर असर दो पंक्तियों में व्यवस्थित कर रहे हैं, परिपत्र स्प्लाइन और फ्लेक्स स्प्लाइन की दांत चौड़ाई के साथ बढ़ी है ताकि अधिक टोक़ क्षमता को संभाला जा सके।पैनकेक प्रकार में आउटपुट शाफ्ट से जुड़ने के लिए फ्लेक्सस्पलाइन के समान दांतों के साथ एक अतिरिक्त परिपत्र स्प्लाइन शामिल है.
मॉडल |
कमी अनुपात |
नामित टोक़ इनपुट 2000r/मिनट |
पीक टॉर्क प्रारंभ/रोक |
अनुमेय अधिकतम। ave.load का मान मोर्टार |
क्षणिक अनुमेय अधिकतम मोर्टार |
अनुमेय अधिकतम। इनपुट घुमावदार गति ((r/min) |
अनुमति प्राप्त एवी. इनपुट घुमावदार गति ((r/min) |
वजन |
||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | तेल स्नेहक | तेल स्नेहक | किलो | ||
| FDS-14-50-CJ | 50 | 4.4 | 0.45 | 5.4 | 0.55 | 5.4 | 0.55 | 13.7 | 1.4 | 3600 | 2500 | 0.2 |
| FDS-14-88-CJ | 88 | 5.9 | 0.6 | 9.8 | 1 | 9.8 | 1 | 19.6 | 2 | 3600 | 2500 | 0.2 |
| FDS-14-100-CJ | 100 | 7.8 | 0.8 | 13.7 | 1.4 | 9.8 | 1 | 19.6 | 2 | 3600 | 2500 | 0.2 |
| FDS-14-110-CJ | 110 | 7.8 | 0.8 | 13.7 | 1.4 | 9.8 | 1 | 19.6 | 2 | 3600 | 2500 | 0.2 |
| FDS-17-50-CJ | 50 | 15 | 1.6 | 20 | 2.1 | 20 | 2.1 | 41 | 4.2 | 3600 | 2500 | 0.4 |
| FDS-17-80-CJ | 80 | 20 | 2.1 | 25 | 2.5 | 24 | 2.5 | 45 | 4.6 | 3600 | 2500 | 0.4 |
| FDS-17-100-CJ | 100 | 24 | 2.5 | 33 | 3.4 | 26 | 2.7 | 56 | 5.8 | 3600 | 2500 | 0.4 |
| FDS-17-120-CJ | 120 | 24 | 2.5 | 40 | 4.1 | 26 | 2.7 | 60 | 6.2 | 3600 | 2500 | 0.4 |
| FDS-20-50-CJ | 50 | 25 | 2.5 | 34 | 3.5 | 34 | 3.5 | 69 | 7 | 3600 | 2500 | 0.6 |
| FDS-20-80-CJ | 80 | 34 | 3.5 | 41 | 4.2 | 41 | 4.2 | 72 | 7.3 | 3600 | 2500 | 0.6 |
| FDS-20-100-CJ | 100 | 40 | 4.1 | 53 | 5.4 | 49 | 5 | 94 | 9.6 | 3600 | 2500 | 0.6 |
| FDS-20-128-CJ | 128 | 40 | 4.1 | 67 | 6.8 | 49 | 5 | 102 | 10.4 | 3600 | 2500 | 0.6 |
| FDS-20-160-CJ | 160 | 40 | 4.1 | 77 | 7.9 | 49 | 5 | 86 | 8.8 | 3600 | 2500 | 0.6 |
| FDS-25-50-CJ | 50 | 39 | 4 | 55 | 5.6 | 55 | 5.6 | 108 | 11 | 3600 | 2500 | 1 |
| FDS-25-80-CJ | 80 | 56 | 5.7 | 69 | 7.0 | 69 | 7 | 122 | 12.4 | 3600 | 2500 | 1 |
| FDS-25-100-CJ | 100 | 67 | 6.8 | 91 | 9.3 | 91 | 9.3 | 160 | 16.3 | 3600 | 2500 | 1 |
| FDS-25-120-CJ | 120 | 67 | 6.8 | 108 | 11 | 108 | 11 | 190 | 19.4 | 3600 | 2500 | 1 |
| FDS-25-160-CJ | 160 | 67 | 6.8 | 135 | 13.8 | 108 | 11 | 172 | 17.6 | 3600 | 2500 | 1 |
| FDS-25-200-CJ | 200 | 67 | 6.8 | 147 | 15 | 108 | 11 | 172 | 17.6 | 3600 | 2500 | 1 |
| FDS-32-50-CJ | 50 | 76 | 7.8 | 108 | 11 | 108 | 11 | 216 | 22 | 3600 | 2300 | 2 |
| FDS-32-78-CJ | 78 | 108 | 11 | 137 | 14 | 137 | 14 | 245 | 25 | 3600 | 2300 | 2 |
| FDS-32-100-CJ | 100 | 137 | 14 | 176 | 18 | 176 | 18 | 323 | 33 | 3600 | 2300 | 2 |
| FDS-32-131-CJ | 131 | 137 | 14 | 255 | 26 | 216 | 22 | 451 | 46 | 3600 | 2300 | 2 |
| FDS-32-157-CJ | 157 | 137 | 14 | 294 | 30 | 216 | 22 | 500 | 51 | 3600 | 2300 | 2 |
| FDS-32-200-CJ | 200 | 137 | 14 | 314 | 32 | 216 | 22 | 372 | 38 | 3600 | 2300 | 2 |
| FDS-32-260-CJ | 260 | 137 | 14 | 314 | 32 | 216 | 22 | 372 | 38 | 3600 | 2300 | 2 |
| FDS-40-50-CJ | 50 | 137 | 14 | 196 | 20 | 196 | 20 | 353 | 36 | 3300 | 2000 | 3.6 |
| FDS-40-80-CJ | 80 | 196 | 20 | 245 | 25 | 245 | 25 | 431 | 44 | 3300 | 2000 | 3.6 |
| FDS-40-100-CJ | 100 | 255 | 26 | 314 | 32 | 314 | 32 | 549 | 56 | 3300 | 2000 | 3.6 |
| FDS-40-128-CJ | 128 | 294 | 30 | 392 | 40 | 392 | 40 | 686 | 70 | 3300 | 2000 | 3.6 |
| FDS-40-160-CJ | 160 | 294 | 30 | 461 | 47 | 451 | 46 | 813 | 83 | 3300 | 2000 | 3.6 |
| FDS-40-200-CJ | 200 | 294 | 30 | 529 | 54 | 451 | 46 | 745 | 76 | 3300 | 2000 | 3.6 |
| FDS-40-258-CJ | 258 | 294 | 30 | 627 | 64 | 451 | 46 | 745 | 76 | 3300 | 2000 | 3.6 |
| FDS-50-80-CJ | 80 | 363 | 37 | 441 | 45 | 441 | 45 | 784 | 80 | 3000 | 1700 | 7.2 |
| FDS-50-100-CJ | 100 | 470 | 48 | 578 | 59 | 578 | 59 | 1019 | 104 | 3000 | 1700 | 7.2 |
| FDS-50-120-CJ | 120 | 559 | 57 | 696 | 71 | 696 | 71 | 1225 | 125 | 3000 | 1700 | 7.2 |
| FDS-50-160-CJ | 160 | 559 | 57 | 833 | 85 | 833 | 85 | 1470 | 150 | 3000 | 1700 | 7.2 |
| FDS-50-200-CJ | 200 | 559 | 57 | 960 | 98 | 843 | 86 | 1411 | 144 | 3000 | 1700 | 7.2 |
| FDS-50-242-CJ | 242 | 559 | 57 | 1176 | 120 | 843 | 86 | 1411 | 144 | 3000 | 1700 | 7.2 |
| FDS-65-78-CJ | 78 | 745 | 76 | 921 | 94 | 921 | 94 | 1617 | 165 | 2200 | 1400 | 14 |
| FDS-65-104-CJ | 104 | 1070 | 109 | 1340 | 137 | 1340 | 137 | 2360 | 241 | 2200 | 1400 | 14 |
| FDS-65-132-CJ | 132 | 1070 | 109 | 1650 | 168 | 1570 | 160 | 2890 | 295 | 2200 | 1400 | 14 |
| FDS-65-158-CJ | 158 | 1070 | 109 | 1970 | 201 | 1570 | 160 | 3450 | 352 | 2200 | 1400 | 14 |
| FDS-65-208-CJ | 208 | 1070 | 109 | 2180 | 222 | 1570 | 160 | 2590 | 264 | 2200 | 1400 | 14 |
| FDS-65-260-CJ | 260 | 1070 | 109 | 2200 | 224 | 1570 | 160 | 2590 | 264 | 2200 | 1400 | 14 |
| FDS-80-80-CJ | 80 | 1320 | 135 | 1640 | 167 | 1640 | 167 | 2870 | 293 | 2000 | 1200 | 26 |
| FDS-80-96-CJ | 96 | 1660 | 169 | 2050 | 209 | 2050 | 209 | 3590 | 366 | 2000 | 1200 | 26 |
| FDS-80-128-CJ | 128 | 2300 | 235 | 2820 | 288 | 2830 | 289 | 4960 | 506 | 2000 | 1200 | 26 |
| FDS-80-160-CJ | 160 | 2350 | 240 | 3380 | 345 | 3130 | 319 | 5940 | 606 | 2000 | 1200 | 26 |
| FDS-80-194-CJ | 194 | 2350 | 240 | 4300 | 439 | 3130 | 319 | 6900 | 704 | 2000 | 1200 | 26 |
| FDS-80-258-CJ | 258 | 2350 | 240 | 4350 | 444 | 3130 | 319 | 5170 | 528 | 2000 | 1200 | 26 |
| FDS-80-320-CJ | 320 | 2350 | 240 | 4350 | 444 | 3130 | 319 | 5170 | 528 | 2000 | 1200 | 26 |
