उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HONPINE
मॉडल संख्या:
सीएसएफ
वीडियो
वीडियो

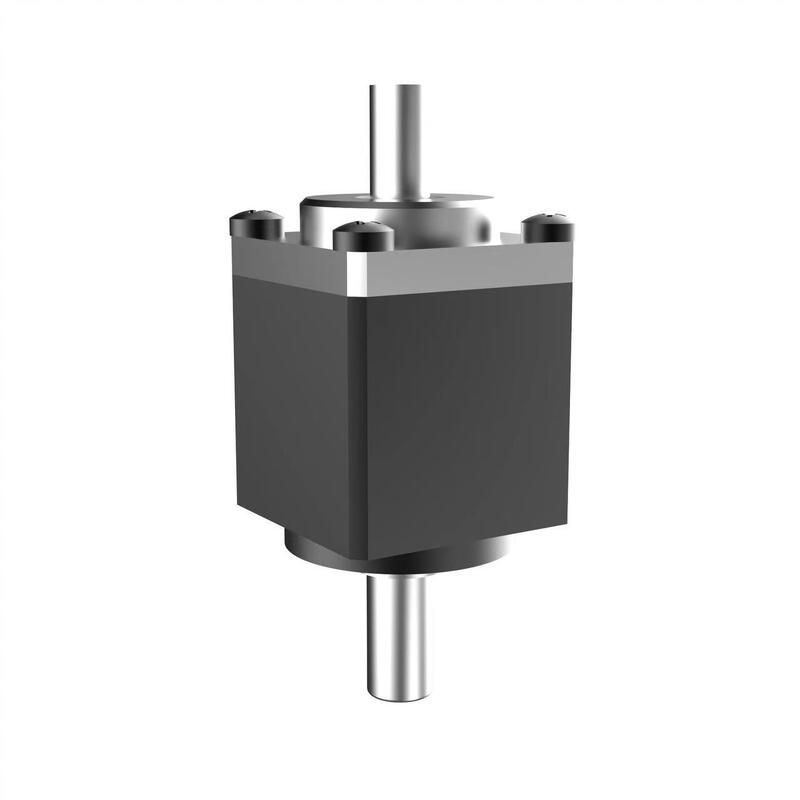

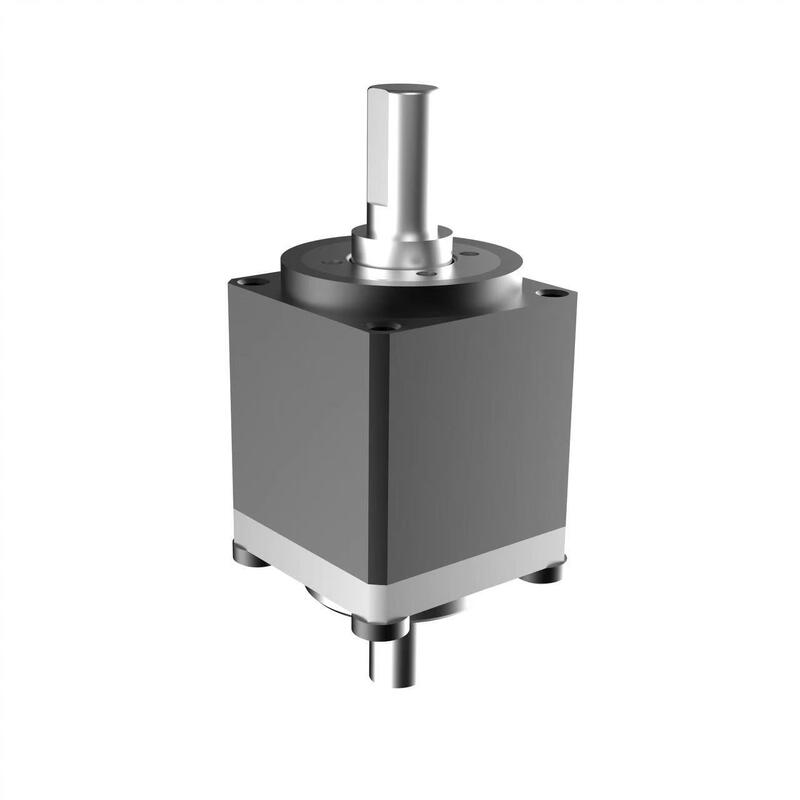

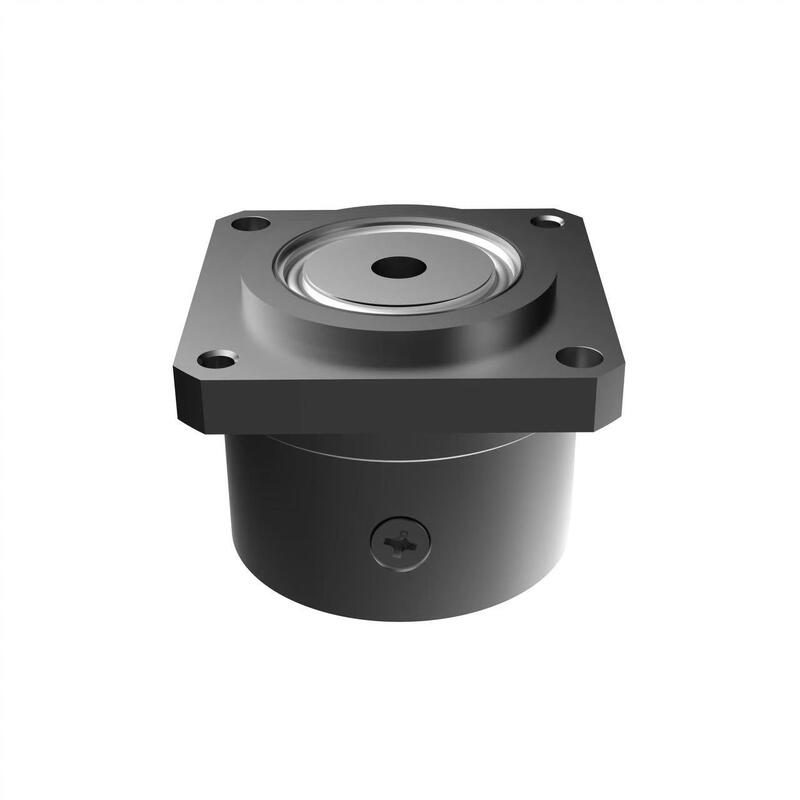

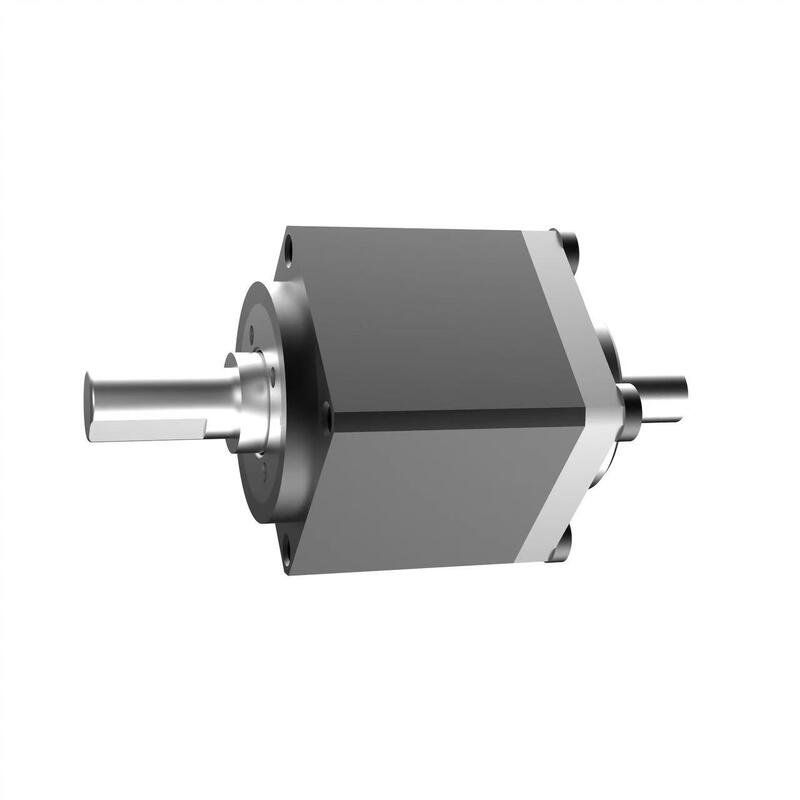

सीएसएफ-मिनी श्रृंखला लघु हार्मोनिक ड्राइव को विशेष मात्रा और वजन आवश्यकताओं वाले अनुप्रयोगों के लिए विकसित किया गया है, जिसमें कप-स्टाइल फ्लेक्सस्प्लाइन का उपयोग किया गया है। यह श्रृंखला तत्काल उपयोग के लिए विशेष रूप से पूर्व-इकट्ठे मॉड्यूलर उत्पाद प्रदान करती है। मुख्य बेयरिंग बाहरी भार का सीधे समर्थन करने के लिए कॉम्पैक्ट फोर-पॉइंट कॉन्टैक्ट बॉल बेयरिंग का उपयोग करती है। सीएसएफ-मिनी श्रृंखला में दो प्रकार शामिल हैं: मोटर-माउंट प्रकार (2एक्सएच) और शाफ्ट-इनपुट प्रकार (1यू) जो बेल्ट, गियर और कपलिंग जैसे इनपुट रूपों का समर्थन करता है। अपनी यांत्रिक डिजाइन आवश्यकताओं के आधार पर सबसे उपयुक्त मॉडल का चयन करें।
● कॉम्पैक्ट आकार और हल्का डिजाइन
● कॉम्पैक्ट और सुव्यवस्थित संरचना
● उत्कृष्ट घूर्णी सटीकता और पोजिशनिंग परिशुद्धता
● कोएक्सियल इनपुट और आउटपुट कॉन्फ़िगरेशन
| मॉडल | गियर अनुपात | इनपुट 2000 आर/मिनट पर रेटेड टॉर्क [एन.एम] | शुरू और बंद होने के दौरान अनुमेय पीक टॉर्क [एन.एम] | औसत लोड टॉर्क का अधिकतम अनुमेय मान [एन.एम] | अधिकतम तात्कालिक अनुमेय टॉर्क [एन.एम] | अधिकतम अनुमेय इनपुट गति [आर/मिनट] | अनुमेय औसत इनपुट गति [आर/मिनट] | गियर बैकलैश (आर्कसेकंड) |
1/4GD [किग्रासेमी2] | द्रव्यमान (किग्रा) |
|
| सीएसएफ श्रृंखला |
03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017 |
| 50 | 0.11 | 0.21 | 0.13 | 0.41 | ≤20 | ||||||
| 05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039 | |
| 50 | 0.4 | 0.9 | 0.53 | 1.8 | ≤20 | ||||||
| 80 | 0.52 | 1.35 | 0.84 | 2.5 | ≤10 | ||||||
| 08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106 | |
| 50 | 1.8 | 3.3 | 2.3 | 6.6 | ≤20 | ||||||
| 80 | 2.2 | 4.3 | 2.9 | 8 | ≤10 | ||||||
| 100 | 2.4 | 4.8 | 3.3 | 9 | ≤10 | ||||||
| 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2 | |
| 50 | 3.5 | 8.3 | 5.5 | 17 | ≤20 | ||||||
| 80 | 4.5 | 10.2 | 8.5 | 22 | ≤10 | ||||||
| 100 | 5 | 11 | 8.9 | 25 | ≤10 | ||||||
