उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HONPINE
मॉडल संख्या:
IWMC05606-00450-A150-MBDT,IWMC10409-02222-A165-MBDT,iWMC10411-04023-A180-MBDT

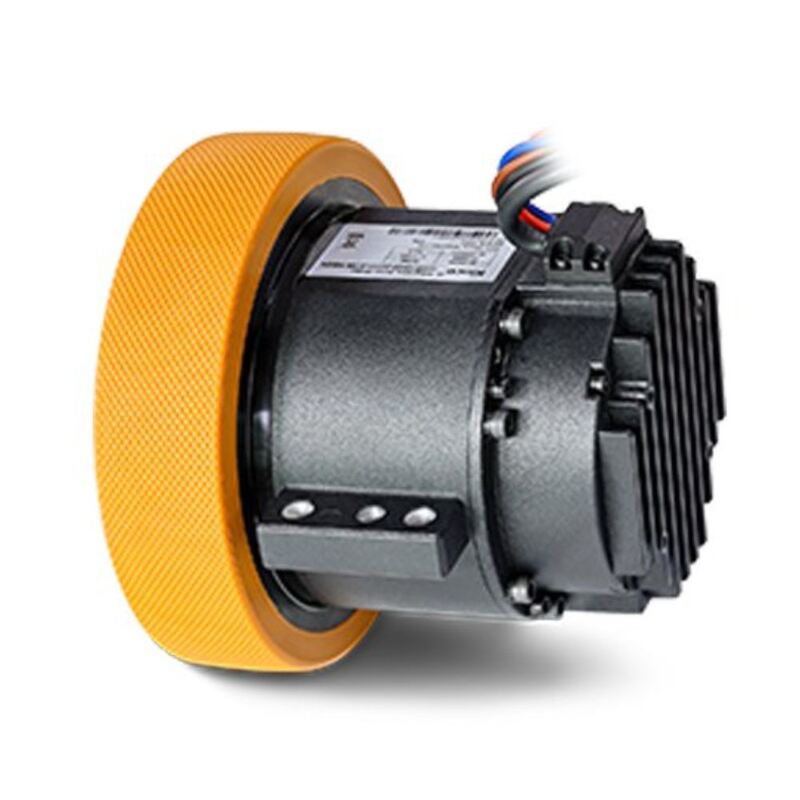

यह मॉड्यूल पारंपरिक "मोटर + रिड्यूसर + व्हील" अलग समाधान को बदलकर, व्हील मोशन को सीधे चलाने के लिए एक फ़्रेमलेस टॉर्क मोटर डिज़ाइन का उपयोग करता है। इसमें उच्च-सटीक गति नियंत्रण क्षमताएं भी हैं। यह मॉड्यूल पारंपरिक "मोटर, रिड्यूसर, व्हील" समाधान के बजाय, सीधे व्हील को चलाने के लिए एक फ़्रेमलेस मोटर का उपयोग करता है। इसमें उच्च-सटीक नियंत्रण भी है। हब मोटर उपकरण दक्षता में सुधार, लागत कम करने और जटिल परिदृश्यों के अनुकूल होने का एक शानदार तरीका है।
● उच्च स्तर का एकीकरण
चार आवश्यक तत्वों (ड्राइव, मोटर, प्लैनेटरी गियर, और व्हील) को एक ही, कॉम्पैक्ट यूनिट में मिलाता है, जिससे वाहन का आकार छोटा हो जाता है।
● सटीक स्थापना
ब्रैकेट-माउंटेड संरचना महान सटीकता के साथ सीधा सेटअप करने की अनुमति देती है, गति नियंत्रण निष्ठा को बढ़ाती है।
● बेहतर निर्भरता
यह एकीकृत मॉड्यूल केवल पावर और संचार केबल को उजागर करता है, जो सिस्टम में उत्कृष्ट ईएमआई प्रतिरोध और स्थिरता प्रदान करता है।
● सहज संगतता
मानक किनको उत्पादों के समान संचार प्रोटोकॉल और संचालन विधियों का उपयोग करता है, जिससे प्रतिस्थापन परेशानी मुक्त हो जाता है।
● उत्कृष्ट विस्तार क्षमता
विभिन्न प्रकार के मोबाइल रोबोट चेसिस डिज़ाइनों के साथ अच्छी तरह से काम करता है और कार्यात्मक उन्नयन को सक्षम करता है।
● सरलीकृत रखरखाव
एकल-स्रोत आपूर्ति बिक्री के बाद के समर्थन को सुव्यवस्थित करती है और आपूर्ति श्रृंखला खर्चों को कम करती है।
| हब मोटर पैरामीटर | |||||
| IWMC05606-00450-A150-MBDT | IWMC10409-02222-A165-MBDT | iWMC10411-04023-A180-MBDT | |||
| सामान्य पैरामीटर | पावर सप्लाई वोल्टेज | V | 48 | 48 | 48 |
| लॉजिक पावर सप्लाई | V | / | / | 24 | |
| रेटेड टॉर्क | N·m | 3.6 | 21 | 40 | |
| पीक टॉर्क | N·m | 10.9 | 60 | 99 | |
| व्हील व्यास | मिमी | 150 | 165 | 180 | |
| व्हील चौड़ाई | मिमी | 40 | 39.5 | 50 | |
| रेटेड रैखिक गति | M/S | 3.9 | 1.9 | 2.14 | |
| ड्राइवर रेटेड करंट | A | 7 | 16 | 25 | |
| ड्राइवर पीक करंट | A | 26 | 64 | 100(＜2s) | |
| मोटर रेटेड स्पीड | आरपीएम | 3000 | 2000 | 2500 | |
| मोटर रेटेड टॉर्क | N·m | 0.64 | 2.4 | 4 | |
| कुल वजन | किलोग्राम | 2.5 | 8.2 | 12.5 | |
| व्हील सामग्री | / | पॉलीयूरेथेन | पॉलीयूरेथेन | पॉलीयूरेथेन | |
| कठोरता | / | 73±3A | 85±3A | 93±2A | |
| संचार प्रोटोकॉल | / | कैन | कैन | कैन | |
| डिबग प्रोटोकॉल | / | 485 | 485 | 485 | |
| ब्रेक पैरामीटर | रेटेड वोल्टेज | V | 24 | 24 | 24 |
| स्थैतिक टॉर्क | N·m | 2 | ≥5 | ≥4 | |
| अधिकतम गति | आरपीएम | 6000 | 6000 | 5000 | |
| ब्रेकिंग समय | एमएस | 60 | ≤100 | ≤60 | |
| रिलीज समय | एमएस | 40 | ≤50 | ≤20 | |
| गियरबॉक्स प्रदर्शन | कमी अनुपात | / | 6 | 9 | 11 |
| अनुमति योग्य रेटेड आउटपुट टॉर्क | N·m | 20 | 30 | 80 | |
| अनुमति योग्य अधिकतम आउटपुट टॉर्क | N·m | 60 | 60 | 200 | |
| अनुमति योग्य रेटेड इनपुट स्पीड | आरपीएम | 4000 | 3000 | 3000 | |
| अनुमति योग्य अधिकतम इनपुट स्पीड | आरपीएम | 6000 | 6000 | 6000 | |
| अनुमति योग्य रेडियल लोड | N | 1500 | 3000 | 7000 | |
| अनुमति योग्य अक्षीय लोड | N | 280 | 1000 | 1500 | |
| दक्षता | / | ≥95% | ≥95% | ≥95% | |
| बैकलैश | आर्कमिन | ≤12 | ≤12 | ≤12 | |
