उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
XSA14 श्रृंखला
परिचय
एक्सएसए सीरीज़ के सटीक टर्नटेबल असर, क्रॉस रोलर टर्नटेबल असर और चार बिंदु संपर्क गेंद स्लीविंग असर, बाहरी गियर के साथ एक सील के साथ स्थापित किया जा सकता है, एक तेल कप से लैस है,खाली टॉर्क की एक छोटी सीमा के लिए समायोजित और अत्यधिक सटीक है, विभिन्न प्रकार की कार्य परिस्थितियों की आवश्यकताओं को पूरा करता है।
टर्नटेबल असर एक साथ बड़े रेडियल भार, अक्षीय भार, पलटने के क्षण और अन्य व्यापक भार सहन करने में सक्षम है। यह समर्थन सहित कई कार्यों को एकीकृत करता है,घूर्णनइसकी कॉम्पैक्ट संरचना, सरल स्थापना और सुविधाजनक रखरखाव इसे भारी और कम गति वाले अनुप्रयोगों के लिए आदर्श बनाता है, जैसे कि उठाने वाली मशीनरी, खुदाई मशीन,टर्नटेबलपवन टरबाइन, खगोलीय दूरबीन, टैंक टावर और अन्य उपकरण। यह एक अत्यधिक बहुमुखी असर है जिसका व्यापक रूप से विभिन्न सेटिंग्स में उपयोग किया जाता है।

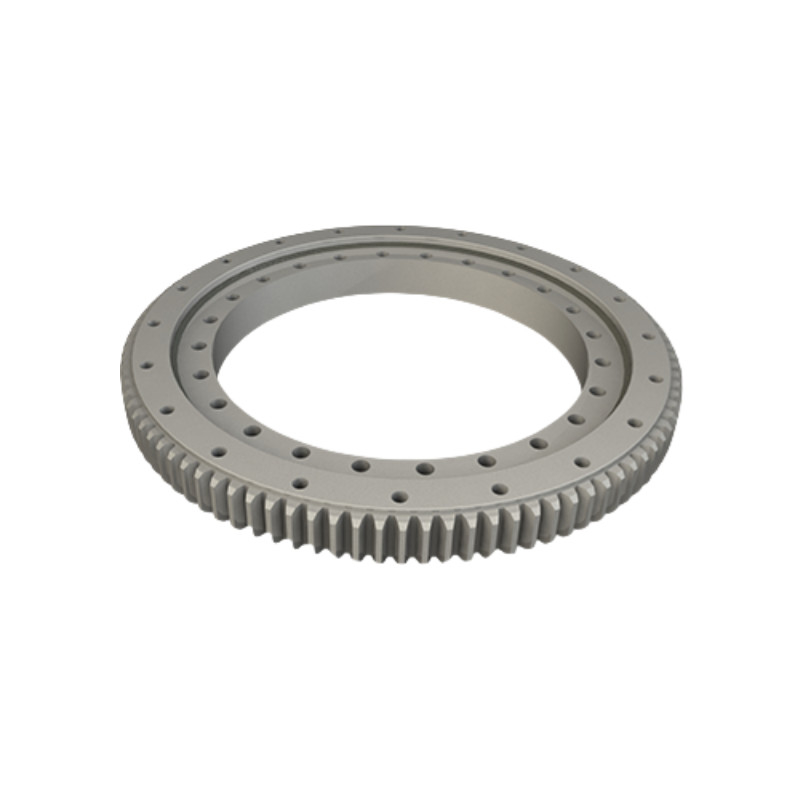

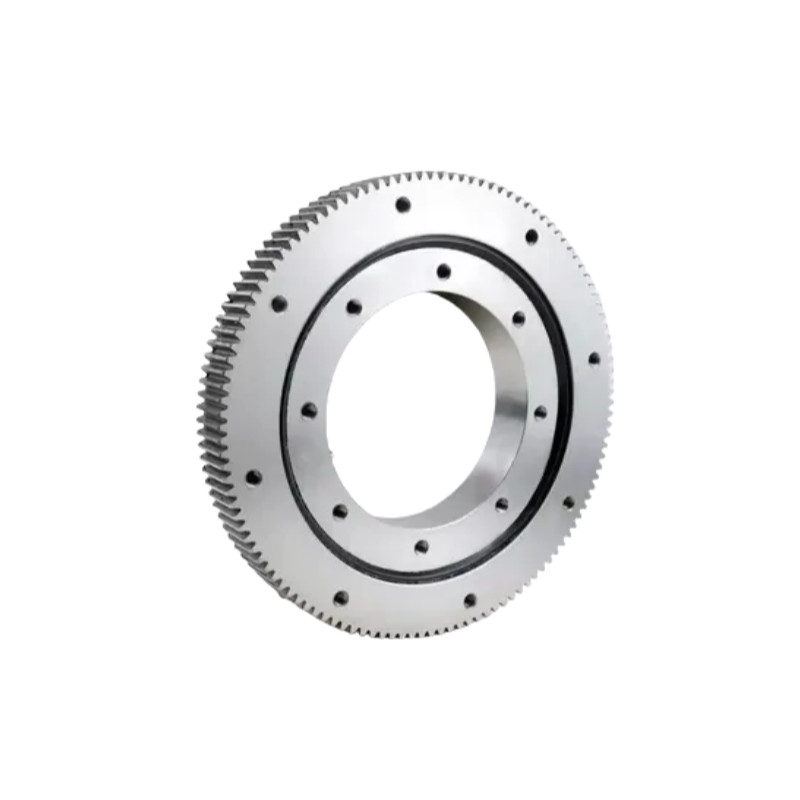

एक्सएसए श्रृंखला में बाहरी गियर दांतों के साथ क्रॉस रोलर स्लीविंग लेयरिंग शामिल हैं।
टर्नटेबल असर की विशेषताएं
1.उच्च भार सहन करने की क्षमताःक्रॉस रोलर कॉन्फ़िगरेशन इन बीयरिंगों को महत्वपूर्ण भारों को संभालने की अनुमति देता है, जिससे वे मांग वाले अनुप्रयोगों के लिए आदर्श होते हैं।
2.सरलीकृत ड्राइव प्रणालीःबाहरी गियर बाहरी पिनियन गियर, मोटर्स या अन्य ड्राइव सिस्टम से जुड़ने की सुविधा देता है, जिससे अतिरिक्त घटकों की आवश्यकता कम हो जाती है।
3.कम सिस्टम वजन और आकारःअलग-अलग गियर की आवश्यकता को समाप्त करता है, जिससे अधिक कॉम्पैक्ट सिस्टम डिजाइन की अनुमति मिलती है।
4.सटीकता और स्थिरता:क्रॉस रोलर व्यवस्था खेल को कम करती है, उच्च भार के तहत स्थिर, कंपन मुक्त रोटेशन सुनिश्चित करती है।
टर्नटेबल असर कैसे चुनें
1.लोड आवश्यकताएंःअपने विशिष्ट अनुप्रयोग के लिए अक्षीय, रेडियल और पल भार को संभालने के लिए असर की क्षमता का आकलन करें।
2.गियर पिच और मॉड्यूलःसंलग्नता को अनुकूलित करने और पहनने को कम करने के लिए ड्राइविंग पिनियन के साथ संगतता सुनिश्चित करें।
3.परिशुद्धता आवश्यकताएंःआवेदन की सटीकता की आवश्यकताओं के आधार पर उचित परिशुद्धता के साथ एक मॉडल चुनें।
4.पर्यावरण और सीलिंग:बाहरी या कठोर वातावरण के लिए, प्रदूषण से बचाने के लिए उपयुक्त सील वाले मॉडल की तलाश करें।
विनिर्देश
| मॉडल | मुख्य आयाम | घूर्णन सटीकता | स्थापना आयाम | मूल नामित भार | मंजूरी | ||||||||||||||
| D | d | H | करना | एम | Z | पी5 | बाहरी अंगूठी | आंतरिक अंगूठी | अक्षीय | रेडियल | |||||||||
| केआ | किआ | समुद्र | सिया | पिच केंद्र दूरी | घुड़सवार छेद | पिच केंद्र दूरी | घुड़सवार छेद | गतिशील | स्थिर | गतिशील | स्थिर | ||||||||
| XSA140414 | 503.3 | 344 | 56 | 495 | 5 | 99 | 0.06 | 0.06 | 0.04 | 0.04 | 455 | 20-M12 20 गहराई के साथ | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01~0.03 |
| XSA140544 | 640.3 | 474 | 56 | 630 | 6 | 105 | 0.07 | 0.06 | 0.04 | 0.04 | 585 | 28-M12 20 गहराई के साथ | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 0.01~0.03 |
| XSA140644 | 742.3 | 574 | 56 | 732 | 6 | 122 | 0.08 | 0.07 | 0.05 | 0.05 | 685 | 32-एम12 20 गहराई के साथ | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01~0.04 |
| XSA140744 | 838.1 | 674 | 56 | 826 | 6 | 138 | 0.08 | 0.08 | 0.05 | 0.05 | 785 | 36-M12 20 गहराई के साथ | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 0.01~0.04 |
| XSA140844 | 950.1 | 774 | 56 | 936 | 8 | 117 | 0.09 | 0.08 | 0.05 | 0.05 | 885 | 36-M12 20 गहराई के साथ | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 0.01~0.04 |
| XSA140944 | 1046.1 | 874 | 56 | 1032 | 8 | 129 | 0.09 | 0.09 | 0.06 | 0.06 | 985 | 40-M12 20 गहराई के साथ | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01~0.05 |
| XSA141094 | 1198.1 | 1024 | 56 | 1184 | 8 | 148 | 0.11 | 0.11 | 0.07 | 0.07 | 1135 | 44-M12 20 गहराई के साथ | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01~0.05 |
चित्रण
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
