सीएसएफ सीएसजी हार्मोनिक रिड्यूसर लेयरिंग

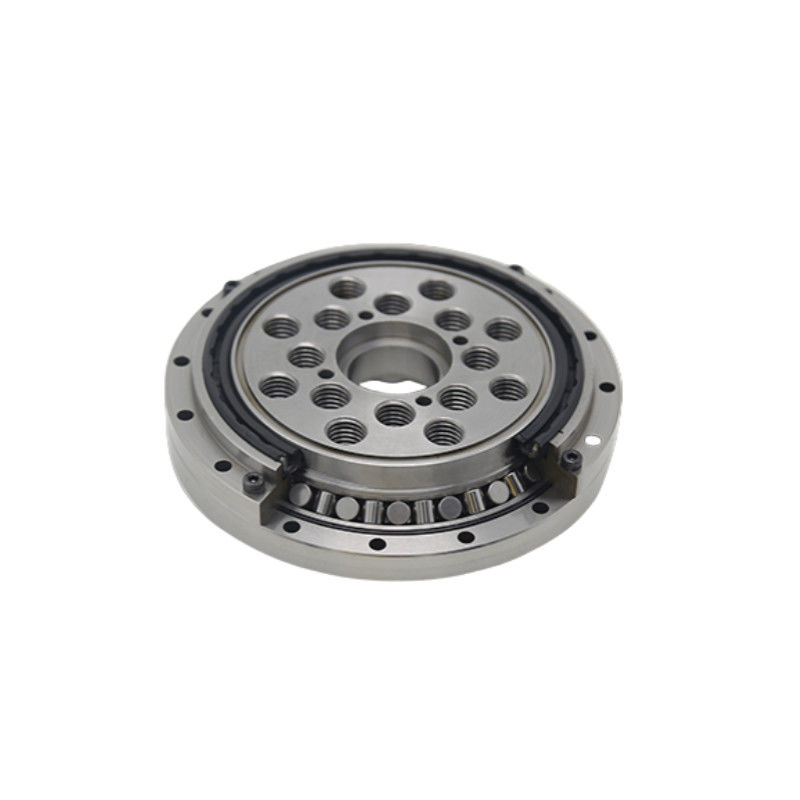

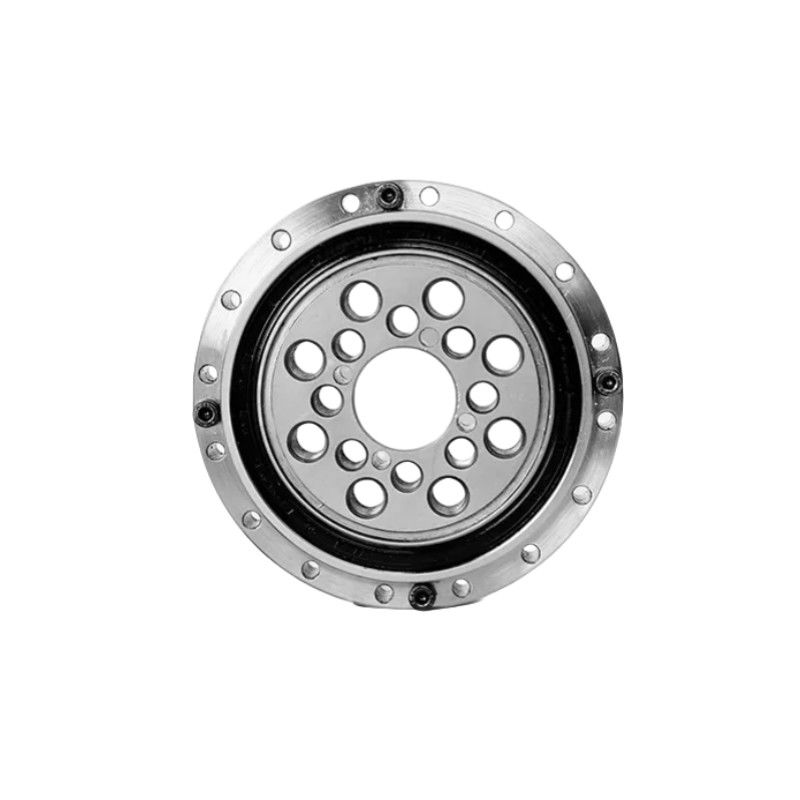

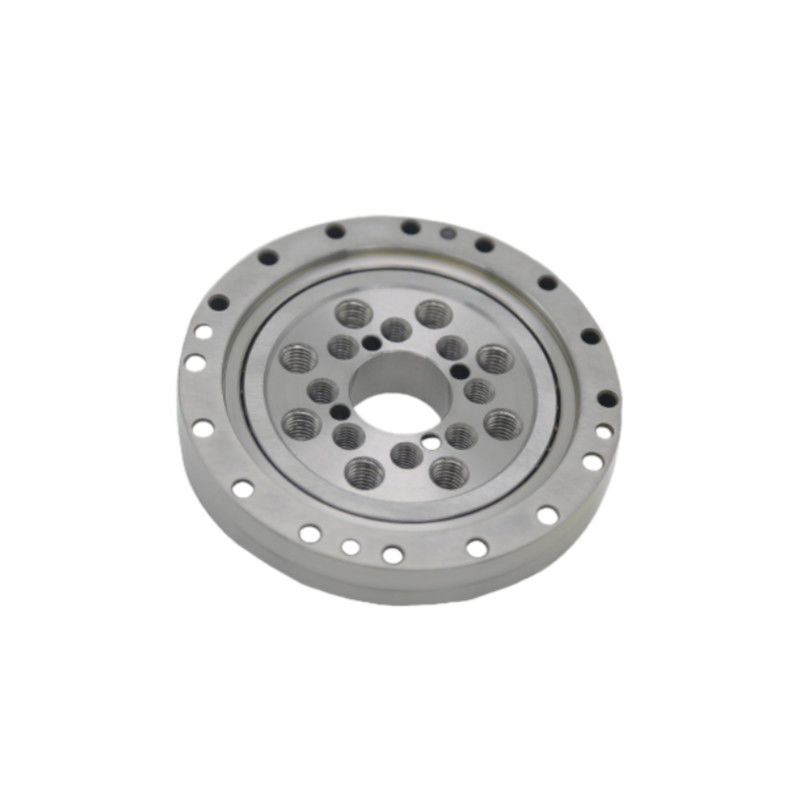

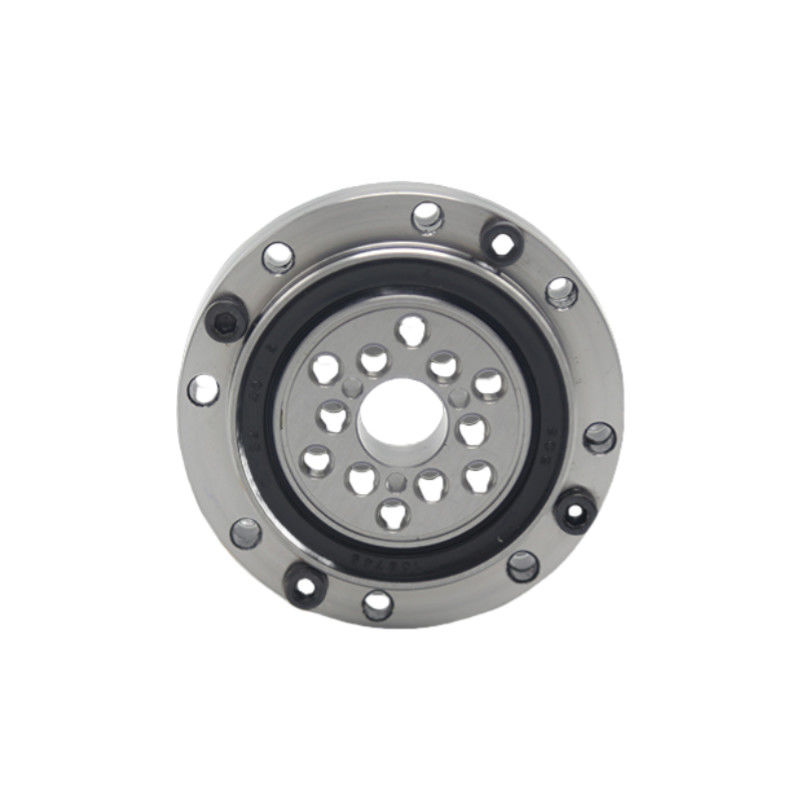

सीएसएफ (सीएसजी) हार्मोनिक रिड्यूसर की असर संरचना में एक विभाजित बाहरी अंगूठी और एक अभिन्न आंतरिक अंगूठी शामिल है। बाहरी अंगूठी को दो हिस्सों में विभाजित किया गया है,जबकि आंतरिक अंगूठी माउंटिंग पोजिशनिंग छेद के साथ एक अभिन्न संरचना है, जिससे यह सीएसएफ (सीएसजी) श्रृंखला के हार्मोनिक रिड्यूसर के लिए उपयुक्त है।

परिचय

हार्मोनिक रिड्यूसर एक हार्मोनिक जनरेटर, फ्लेक्सस्पलाइन, कठोर स्प्लाइन, और एक कठोर असर (क्रॉस 14) और लचीला असर (एच-सेक्शन डीप ग्रूव बॉल असर) से बना है।लचीला असर के आंतरिक छेद कैम के बाहरी अंगूठी के साथ संरेखित करता हैफ्लेक्सस्पलाइन के उद्घाटन भाग के बाहरी अंगूठी को कठोर स्पलाइन के दांतों से संलग्न किया जाता है।कठोर स्प्लाइन पर दांतों की संख्या फ्लेक्सस्प्लाइन पर की तुलना में अधिक हैफ्लेक्सस्पलाइन और कठोर स्पलाइन एक दूसरे के साथ लंबी शाफ्ट पर जुड़े हुए हैं और छोटी शाफ्ट पर अलग हो गए हैं। फ्लेक्सस्पलाइन तल आउटपुट टर्मिनल पर तय है,जबकि कठोर असर reducer आउटपुट टर्मिनल पर स्थापित है और बाहर से जुड़ा हुआ है.
हार्मोनिक रिड्यूसर का उपयोग आमतौर पर रोबोटिक्स, मशीन टूल्स और एयरोस्पेस जैसे विनिर्माण क्षेत्रों में किया जाता है, जहां उच्च परिशुद्धता, कठोरता और भार क्षमता आवश्यक है।हार्मोनिक रिड्यूसर भागों की मशीनिंग सटीकता के लिए उच्च मानकों की आवश्यकता होती हैकठोर बीयरिंगों के मामले में, सबसे महत्वपूर्ण कारक बीयरिंग की कठोरता, विश्वसनीयता और घूर्णन सटीकता हैं।कठोर बीयरिंग आमतौर पर कारखाने से बाहर जाने से पहले एक पूर्व लोड प्रक्रिया से गुजरते हैं ताकि यह सुनिश्चित किया जा सके कि बीयरिंग में पर्याप्त कठोरता हैअधिकतम रेडियल विरूपण लचीले असरों के लिए विशेष रूप से महत्वपूर्ण है।

रोटरी टेबल लेयरिंग की विशेषताएं

1.उच्च भार सहन करने की क्षमता:हार्मोनिक रिड्यूसर लेयरिंग एक साथ कई प्रकार के भारों को संभालती है, जिससे कॉम्पैक्ट सिस्टम में उच्च टोक़ ट्रांसमिशन की अनुमति मिलती है।

2.न्यूनतम प्रतिक्रियाःअद्वितीय सामंजस्यपूर्ण ड्राइव यांत्रिकी और उच्च परिशुद्धता वाले बीयरिंगों के कारण, बैकलैश को लगभग समाप्त कर दिया जाता है, जो सटीक स्थिति की आवश्यकता वाले अनुप्रयोगों के लिए महत्वपूर्ण है।

3.कॉम्पैक्ट और हल्का वजनःहार्मोनिक रिड्यूसर बीयरिंगों को एक कॉम्पैक्ट, हल्के पैकेज में एक उच्च कमी अनुपात का समर्थन करने के लिए डिज़ाइन किया गया है। यह अभी भी उच्च टोक़ प्रदान करते हुए मशीनरी के पदचिह्न को कम करने में मदद करता है।

4.उच्च कठोरता और सटीकता:हार्मोनिक ड्राइव में प्रयोग किए जाने वाले असरों में उच्च कठोरता होती है, जिससे भारी भार के तहत भी सटीक, चिकनी घूर्णन की अनुमति मिलती है। इससे समग्र ड्राइव प्रणाली की विश्वसनीयता और स्थायित्व बढ़ जाती है।

5.घर्षण और गर्मी उत्पादन में कमी:उचित रूप से डिज़ाइन किए गए बीयरिंग घर्षण को कम करते हैं, जो उच्च गति अनुप्रयोगों में पहनने को कम करने और अत्यधिक गर्मी के निर्माण को रोकने के लिए महत्वपूर्ण है।

विनिर्देश

ड्रॉइंग्स

आवेदन

औद्योगिक स्वचालन	चिकित्सा उपकरण	एयरोस्पेस	सटीक उपकरण
