उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
XSI14 सीरीज
परिचय

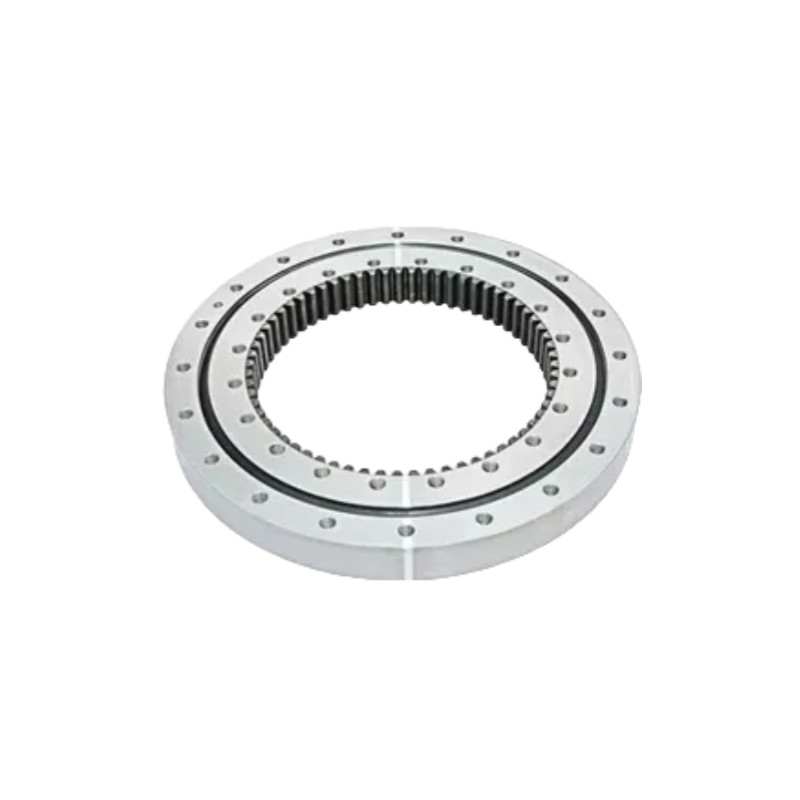

एक्सएसआई श्रृंखला में दो प्रकार के असर शामिल हैंः क्रॉस रोलर स्लीविंग असर और चार-बिंदु संपर्क गेंद टर्नटेबल असर।दोनों बीयरिंगों में एक आंतरिक गियर होता है और इसे सील के साथ लगाया जा सकता है, एक तेल कप, और एक छोटी रेंज समायोज्य रिक्ति टॉर्क। वे विभिन्न कार्य परिस्थितियों की सटीकता आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए हैं।
एक्सएसआई श्रृंखला क्रॉस रोलर स्लीविंग टर्नटेबल असर बड़े रेडियल भार, अक्षीय भार, पलटने के क्षण और अन्य व्यापक भार सहन करने में सक्षम है।यह कई कार्यों जैसे समर्थन को जोड़ती हैइसकी कॉम्पैक्ट संरचना, सरल स्थापना और सुविधाजनक रखरखाव इसे भारी और कम गति वाली स्थितियों में उपयोग के लिए आदर्श बनाते हैं, जैसे कि उठाने वाली मशीनरी,उत्खनन उपकरण, टर्नटेबल, पवन टरबाइन, खगोलीय दूरबीन, टैंक टावर और अन्य उपकरण। यह एक अत्यधिक बहुमुखी उत्पाद है जिसका व्यापक रूप से उपयोग किया जाता है।
टर्नटेबल असर की विशेषताएं
1.एकीकृत आंतरिक गियर:गियर दांत सीधे आंतरिक अंगूठी (या कुछ डिजाइनों में, बाहरी अंगूठी) पर मशीनीकृत कर रहे हैं,अतिरिक्त गियर घटकों की आवश्यकता के बिना नियंत्रित रोटेशन के लिए एक पिनियन या मोटर के साथ प्रत्यक्ष जुड़ाव की अनुमति देता है.
2.क्रॉस रोलर व्यवस्थाःरोलर्स को एक दूसरे से 90 डिग्री के कोण पर क्रॉसक्रॉस पैटर्न में रखा जाता है, जो अक्षीय, रेडियल और झुकाव क्षणों सहित जटिल भारों का समर्थन करता है।
3.कॉम्पैक्ट और अंतरिक्ष-कुशल:गियर को असर की आंतरिक अंगूठी में एकीकृत करके, यह डिजाइन अलग गियर की आवश्यकता को समाप्त करता है, अंतरिक्ष की बचत करता है और प्रणाली को सरल बनाता है।
4.उच्च भार और क्षण हैंडलिंगःक्रॉस रोलर कॉन्फ़िगरेशन असर को उच्च कठोरता के साथ भारी भार को संभालने की अनुमति देता है, जिससे यह मांग वाले अनुप्रयोगों के लिए उपयुक्त हो जाता है।
5.बढ़ी हुई सटीकता:क्रॉस रोलर स्लीविंग बीयरिंग में न्यूनतम आंतरिक रिक्ति होती है, जो सटीक स्थिति की आवश्यकता वाले अनुप्रयोगों के लिए स्थिर, उच्च-सटीक घूर्णन प्रदान करती है।
टर्नटेबल असर कैसे चुनें
1.लोड आवश्यकताएंःभार का प्रकार (अक्षीय, रेडियल, क्षण) और परिमाण निर्धारित करें।
2.परिशुद्धता:रोबोटिक्स या चिकित्सा उपकरणों के लिए उच्च परिशुद्धता वाले बीयरिंगों की आवश्यकता हो सकती है।
3.पर्यावरण कारक:धूल, आर्द्रता और तापमान पर विचार करें, क्योंकि ये असर असर कर सकते हैं।
4.घुड़सवार डिजाइनःकुछ अनुप्रयोगों को स्थापना में आसानी के लिए फ्लैंज-माउंटेड डिजाइनों से लाभ हो सकता है।
विनिर्देश
| मॉडल | मुख्य आयाम | घूर्णन सटीकता | स्थापना आयाम | मूल नामित भार | मंजूरी | ||||||||||||||
| D | d | H | करना | एम | Z | पी5 | बाहरी अंगूठी | आंतरिक अंगूठी | अक्षीय | रेडियल | |||||||||
| केआ | किआ | समुद्र | सिया | पिच केंद्र दूरी | घुड़सवार छेद | पिच केंद्र दूरी | घुड़सवार छेद | गतिशील | स्थिर | गतिशील | स्थिर | ||||||||
| XSI140414 | 484 | 325 | 56 | 335 | 5 | 67 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 375 | 24-M12 20 गहराई के साथ | 229 | 520 | 146 | 250 | 0.01~0.03 |
| XSI140544 | 614 | 444 | 56 | 456 | 6 | 76 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 505 | 32-एम12 20 गहराई के साथ | 270 | 680 | 170 | 330 | 0.01~0.03 |
| XSI140644 | 714 | 546 | 56 | 558 | 6 | 93 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 605 | 36-M12 20 गहराई के साथ | 290 | 800 | 185 | 395 | 0.01~0.04 |
| XSI140744 | 914 | 325 | 56 | 660 | 6 | 110 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40-φ14 | 705 | 40-M12 20 गहराई के साथ | 315 | 930 | 200 | 455 | 0.01~0.04 |
| XSI140844 | 914 | 444 | 56 | 752 | 8 | 94 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40-φ14 | 805 | 40-M12 20 गहराई के साथ | 340 | 1050 | 215 | 510 | 0.01~0.04 |
| XSI140944 | 1014 | 546 | 56 | 856 | 8 | 107 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 905 | 44-M12 20 गहराई के साथ | 360 | 1170 | 227 | 580 | 0.01~0.05 |
| XSI141094 | 1164 | 325 | 56 | 1000 | 8 | 125 | 0.11 | 0.11 | 0.07 | 0.07 | 1091 | 48-φ14 | 1055 | 48-M12 20 गहराई के साथ | 390 | 1360 | 246 | 670 | 0.01~0.05 |
चित्रण
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
