उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
XSU14 सीरीज

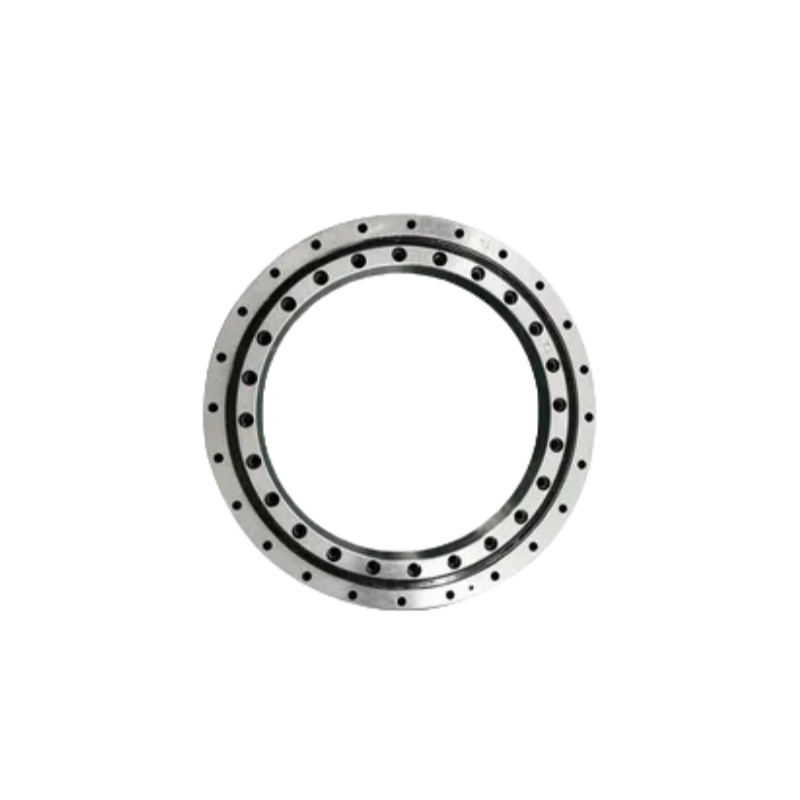

परिचय
XSU14 श्रृंखला में तीन प्रकार के असर होते हैंः क्रॉस रोलर स्लीविंग असर, क्रॉस रोलर टर्नटेबल असर और चार-बिंदु संपर्क गेंद टर्नटेबल असर।सभी तीन असर एक गियर रिंग के बिना आपूर्ति कर रहे हैं. एक सील, एक तेल कप और समायोज्य रिक्ति टॉर्क की एक छोटी सीमा के साथ स्थापना भी उपलब्ध है। इन बीयरिंगों की सटीकता विभिन्न प्रकार की कार्य परिस्थितियों के लिए उपयुक्त है।
टर्नटेबल असर एक साथ बड़े रेडियल भार, अक्षीय भार, पलटने के क्षण और अन्य व्यापक भार सहन करने में सक्षम है। यह समर्थन सहित कई कार्यों को जोड़ती है,घूर्णनइसकी कॉम्पैक्ट संरचना, सरल स्थापना और सुविधाजनक रखरखाव इसे भारी और कम गति वाले अनुप्रयोगों के लिए आदर्श बनाते हैं, जैसे कि उठाने वाली मशीनरी, खुदाई मशीन,टर्नटेबलपवन टरबाइन, खगोलीय दूरबीन, टैंक टावर और अन्य उपकरण। यह एक अत्यधिक बहुमुखी असर है जिसका व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है।
टर्नटेबल असर की विशेषताएं
1.क्रॉसक्रॉस रोलर्स:रोलर्स एक दूसरे से 90 डिग्री के कोण पर स्थित होते हैं, एक एकल रेसवे में बारी-बारी से एक दूसरे को पार करते हैं।यह अनोखी व्यवस्था उन्हें कई दिशाओं से आने वाले जटिल भारों का सामना करने में सक्षम बनाती है.
2.उच्च कठोरता और सटीकता:क्रॉस रोलर स्लीविंग बीयरिंग में न्यूनतम आंतरिक रिक्ति होती है, जिसके परिणामस्वरूप उच्च कठोरता और लोड के तहत कम विरूपण होता है, जिससे उन्हें सटीक गति की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बना दिया जाता है।
3.कॉम्पैक्ट डिजाइनःये असर अपेक्षाकृत छोटे, कॉम्पैक्ट रूप में उच्च भार क्षमता और सटीकता प्रदान करते हैं, जिससे उन्हें अंतरिक्ष-प्रतिबंधित अनुप्रयोगों में फिट होने की अनुमति मिलती है।
4.सुचारू घूर्णन:रोलर्स के डिजाइन और व्यवस्था के कारण, क्रॉस रोलर बीयरिंग चिकनी, नियंत्रित रोटेशन की अनुमति देते हैं, जिससे वे उन अनुप्रयोगों के लिए आदर्श होते हैं जहां लगातार आंदोलन महत्वपूर्ण होता है।
टर्नटेबल असर कैसे चुनें
1.लोड आवश्यकताएंःभार का प्रकार (अक्षीय, रेडियल, क्षण) और परिमाण निर्धारित करें।
2.परिशुद्धता:रोबोटिक्स या चिकित्सा उपकरणों के लिए उच्च परिशुद्धता वाले बीयरिंगों की आवश्यकता हो सकती है।
3.पर्यावरण कारक:धूल, आर्द्रता और तापमान पर विचार करें, क्योंकि ये असर असर कर सकते हैं।
4.घुड़सवार डिजाइनःकुछ अनुप्रयोगों को स्थापना में आसानी के लिए फ्लैंज-माउंटेड डिजाइनों से लाभ हो सकता है।
विनिर्देश
| मॉडल | मुख्य आयाम | घूर्णन सटीकता | स्थापना आयाम | मूल नामित भार | मंजूरी | |||||||||||||
| D | d | बी | बी1 | H | पी5 | बाहरी अंगूठी | आंतरिक अंगूठी | अक्षीय | रेडियल | |||||||||
| केआ | किआ | समुद्र | सिया | पिच केंद्र दूरी | घुड़सवार छेद | पिच केंद्र दूरी | घुड़सवार छेद | गतिशील | स्थिर | गतिशील | स्थिर | |||||||
| XSU140414 | 485 | 343 | 44.5 | 44.5 | 56 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01~0.03 |
| XSU140544 | 614 | 474 | 44.5 | 44.5 | 56 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 0.01~0.03 |
| XSU140644 | 714 | 574 | 44.5 | 44.5 | 56 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01~0.04 |
| XSU140744 | 814 | 674 | 44.5 | 44.5 | 56 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40-φ14 | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 0.01~0.04 |
| XSU140844 | 914 | 744 | 44.5 | 44.5 | 56 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40-φ14 | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 0.01~0.04 |
| XSU140944 | 1014 | 874 | 44.5 | 44.5 | 56 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01~0.05 |
| XSU141094 | 1164 | 1024 | 44.5 | 44.5 | 56 | 0.11 | 0.11 | 0.07 | 0.07 | 1140 | 48-φ14 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01~0.05 |
चित्रण
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
