उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
वीएसआई श्रृंखला
परिचय

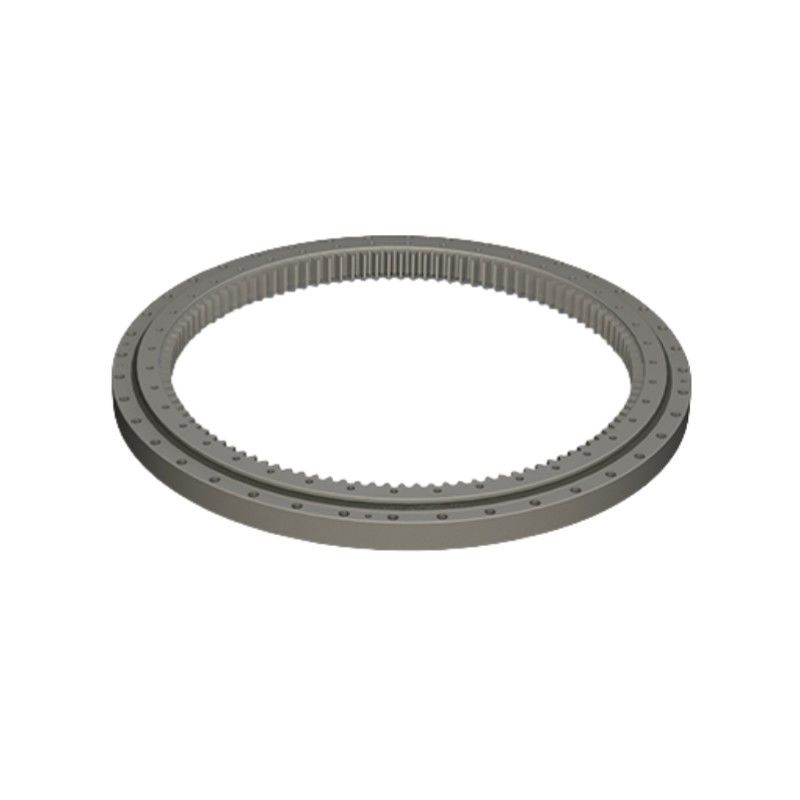

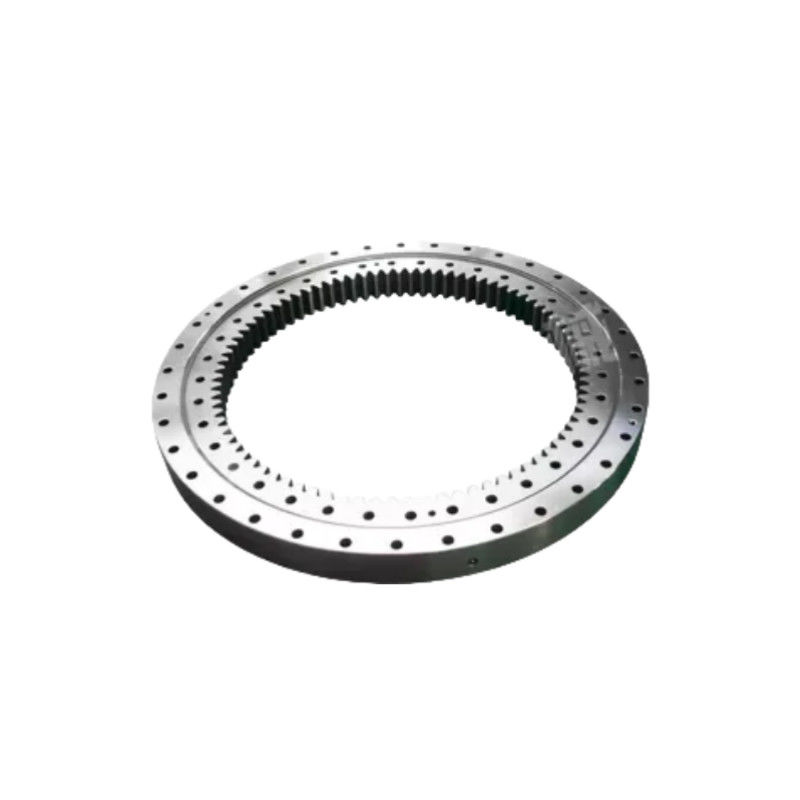

आंतरिक गियर दांतों के साथ वीएसआई श्रृंखला के चार बिंदु संपर्क बॉल स्लीविंग असर को एक सील के साथ स्थापित करने के लिए डिज़ाइन किया गया है, जो एक तेल कप से लैस है,और खाली टॉर्क की एक छोटी सीमा के लिए समायोजित किया जा सकता हैयह असर विभिन्न प्रकार की कार्य परिस्थितियों के लिए उपयुक्त है और आवश्यक सटीकता को पूरा कर सकता है।
वीएसआई सीरीज के टर्नटेबल असर बड़े रेडियल भार, अक्षीय भार, पलटने के क्षण और अन्य व्यापक भार को सहन करने में सक्षम हैं। यह समर्थन, घूर्णन,संचरण और निर्धारणइसकी कॉम्पैक्ट संरचना, सरल स्थापना और सुविधाजनक रखरखाव इसे भारी और कम गति वाले अनुप्रयोगों के लिए आदर्श बनाता है, जैसे कि उठाने वाली मशीनरी, खुदाई मशीन, टर्नटेबल, पवन टरबाइन,खगोलीय दूरबीनयह एक अत्यधिक बहुमुखी असर है जिसका व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है।
टर्नटेबल असर की विशेषताएं
1.उच्च भार क्षमताःटर्नटेबल बीयरिंग महत्वपूर्ण रेडियल, अक्षीय और झुकाव पल भार को सहन कर सकते हैं।
2.सुचारू घूर्णन:इनका निर्माण भारी भार के अधीन भी सुचारू, निरंतर घूर्णन की अनुमति देने के लिए किया गया है।
3.परिशुद्धता:कुछ बीयरिंगों को उन अनुप्रयोगों के लिए उच्च परिशुद्धता के साथ डिज़ाइन किया गया है जहां सटीक स्थिति महत्वपूर्ण है, जैसे कि मशीनरी या रोबोटिक्स में।
टर्नटेबल असर कैसे चुनें
1.लोड आवश्यकताएंःभार का प्रकार (अक्षीय, रेडियल, क्षण) और परिमाण निर्धारित करें।
2.परिशुद्धता:रोबोटिक्स या चिकित्सा उपकरणों के लिए उच्च परिशुद्धता वाले बीयरिंगों की आवश्यकता हो सकती है।
3.पर्यावरण कारक:धूल, आर्द्रता और तापमान पर विचार करें, क्योंकि ये असर असर कर सकते हैं।
4.घुड़सवार डिजाइनःकुछ अनुप्रयोगों को स्थापना में आसानी के लिए फ्लैंज-माउंटेड डिजाइनों से लाभ हो सकता है।
विनिर्देश
| मॉडल | मुख्य आयाम | स्थापना आयाम | मूल नामित भार | मंजूरी | ||||||||||||||
| D | d | बी | बी1 | H | करना | एम | Z | बाहरी अंगूठी | आंतरिक अंगूठी | अक्षीय | रेडियल | |||||||
| पिच केंद्र दूरी | घुड़सवार छेद | पिच केंद्र दूरी | घुड़सवार छेद | गतिशील | स्थिर | गतिशील | स्थिर | रेडियल | अक्षीय | |||||||||
| VSI200414 | 486 | 325 | 44.5 | 44.5 | 56 | 335 | 5 | 67 | 460 | 24-φ14 | 375 | 24-M12 20 गहराई के साथ | 169 | 560 | 111 | 248 | 0~005 | 0~008 |
| VSI200544 | 616 | 444 | 44.5 | 44.5 | 56 | 456 | 6 | 76 | 590 | 32-φ14 | 505 | 32-एम12 20 गहराई के साथ | 188 | 740 | 123 | 325 | 0~005 | 0~008 |
| VSI200644 | 716 | 546 | 44.5 | 44.5 | 56 | 558 | 6 | 93 | 690 | 36-φ14 | 605 | 36-M12 20 गहराई के साथ | 200 | 880 | 131 | 385 | 0~005 | 0~008 |
| VSI200744 | 816 | 648 | 44.5 | 44.5 | 56 | 660 | 6 | 110 | 790 | 40-φ14 | 705 | 40-M12 20 गहराई के साथ | 211 | 1010 | 138 | 445 | 0~005 | 0~008 |
| VSI200844 | 916 | 736 | 44.5 | 44.5 | 56 | 752 | 8 | 94 | 890 | 40-φ14 | 805 | 40-M12 20 गहराई के साथ | 222 | 1150 | 145 | 510 | 0~005 | 0~008 |
| VSI200944 | 1016 | 840 | 44.5 | 44.5 | 56 | 856 | 8 | 107 | 990 | 44-φ14 | 905 | 44-M12 20 गहराई के साथ | 231 | 1280 | 151 | 570 | 0~005 | 0~008 |
| VSI201094 | 1166 | 984 | 44.5 | 44.5 | 56 | 1000 | 8 | 125 | 1091 | 48-φ14 | 1055 | 48-M12 20 गहराई के साथ | 244 | 1490 | 160 | 660 | 0~005 | 0~008 |
चित्रण
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
