उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
कॉम्पैक्ट सीरीज़
परिचय

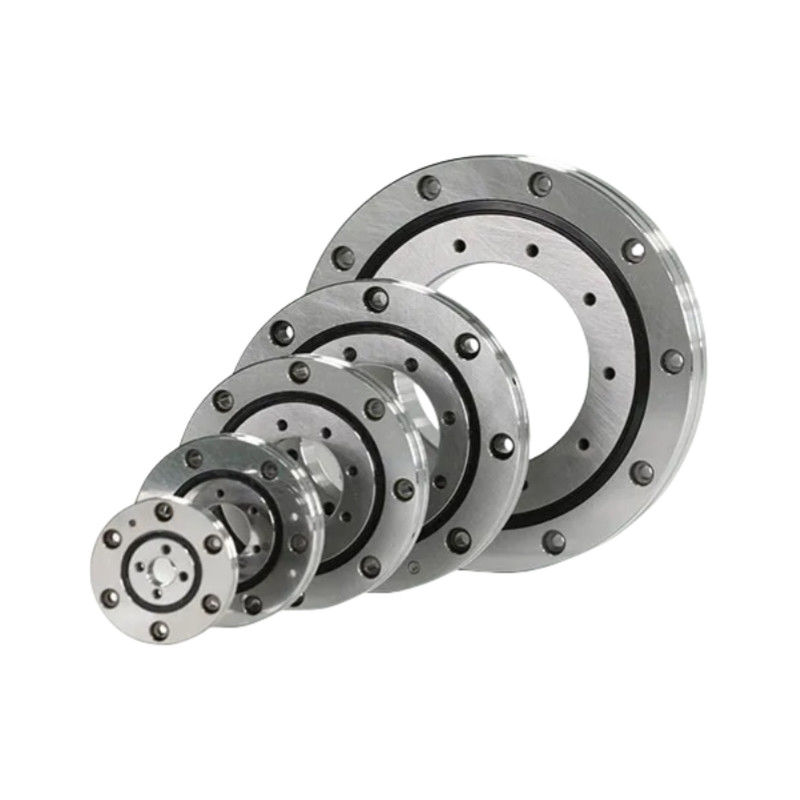

उच्च परिशुद्धता क्रॉस रोलर बीयरिंग 88 को ग्राहकों की विशिष्ट अपेक्षाओं और आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।उच्च परिशुद्धता क्रॉस रोलर बीयरिंग 88 स्थिति में उच्च परिशुद्धता प्रदान करता है, जो रोबोट, इंडेक्सिंग टेबल, पोजिशनिंग मशीन, मशीन टूल्स, टर्नटेबल, टूल चेंजर, वेल्डिंग सेल और अन्य अनुप्रयोगों के लिए महत्वपूर्ण लाभ प्रदान करता है। इसकी उच्च कठोरता,कम टोक़ के साथ समरूप घूर्णन, और उच्च ज्यामितीय गुणवत्ता इसे औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक आदर्श विकल्प बनाते हैं।
पूर्व लोड और ग्राउंड रेसवे के साथ क्रॉस रोलर डिजाइन मशीन के जीवनकाल के दौरान विश्वसनीय प्रदर्शन सुनिश्चित करता है।
टर्नटेबल असर की विशेषताएं
1.उच्च भार क्षमताःटर्नटेबल बीयरिंग महत्वपूर्ण रेडियल, अक्षीय और झुकाव पल भार को सहन कर सकते हैं।
2.सुचारू घूर्णन:इनका निर्माण भारी भार के अधीन भी सुचारू, निरंतर घूर्णन की अनुमति देने के लिए किया गया है।
3.परिशुद्धता:कुछ बीयरिंगों को उन अनुप्रयोगों के लिए उच्च परिशुद्धता के साथ डिज़ाइन किया गया है जहां सटीक स्थिति महत्वपूर्ण है, जैसे कि मशीनरी या रोबोटिक्स में।
टर्नटेबल असर कैसे चुनें
1.लोड आवश्यकताएंःभार का प्रकार (अक्षीय, रेडियल, क्षण) और परिमाण निर्धारित करें।
2.परिशुद्धता:रोबोटिक्स या चिकित्सा उपकरणों के लिए उच्च परिशुद्धता वाले बीयरिंगों की आवश्यकता हो सकती है।
3.पर्यावरण कारक:धूल, आर्द्रता और तापमान पर विचार करें, क्योंकि ये असर असर कर सकते हैं।
4.घुड़सवार डिजाइनःकुछ अनुप्रयोगों को स्थापना में आसानी के लिए फ्लैंज-माउंटेड डिजाइनों से लाभ हो सकता है।
विनिर्देश
| संदर्भ | वजन किलो | आयाम मिमी | बांधना मिमी | 2 सम-स्थानित वसा वाले निपल्स | अक्षीय निकासी | रेडियल प्रवाहित | अधिकतम प्रारंभ टोक़ | अधिकतम अनुमत घूर्णन गति | समान | ||||||||||||||||
| μm | μm | (अनलोड) | आरपीएम | ||||||||||||||||||||||
| डी | डि | सी | सीआई | एचटी | वह | Hce | हाय | एचसीआई | Dt | डीआई | हाय | फे | नहीं | फि | नि | आयाम | या | आईआर | या | आईआर | मिमी | ||||
| h5 | h5 | ||||||||||||||||||||||||
| 88-0148-00 | 4 | 208 | 91 | 210 | 90 | 25 | 24.8 | 6 | 24.8 | 10 | 9 | 14 | 8.6 | 187 | 12 | 112 | 12 | M6*1.00 | 4 | 4 | 4 | 4 | 10 | 235 | RU148G |
| 88-0178-00 | 6 | 239 | 116 | 240 | 115 | 28 | 27.8 | 8 | 27.8 | 10 | 9 | 14 | 8.6 | 217 | 12 | 139 | 12 | M6*1.00 | 5 | 5 | 5 | 5 | 15 | 195 | RU178G |
| 88-0228-00 | 11 | 294 | 161 | 295 | 160 | 35 | 34.8 | 10 | 34.8 | 10 | 11 | 17.5 | 10.8 | 270 | 12 | 184 | 12 | M10*1.00 | 6 | 6 | 6 | 6 | 20 | 150 | RU228G |
| 88-0297-00 | 21 | 379 | 211 | 380 | 210 | 40 | 39.8 | 10 | 39.8 | 10 | 13.5 | 20 | 13 | 350 | 16 | 240 | 16 | M10*1.00 | 8 | 8 | 8 | 8 | 35 | 115 | RU297G |
| 88-0445-00 | 41 | 539 | 351 | 540 | 350 | 45 | 44.8 | 10 | 44.8 | 10 | 13.5 | 20 | 13 | 505 | 24 | 385 | 24 | M10*1.00 | 12 | 12 | 12 | 12 | 55 | 75 | RU445G |
चित्रण
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
