उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
XU श्रृंखला
परिचय

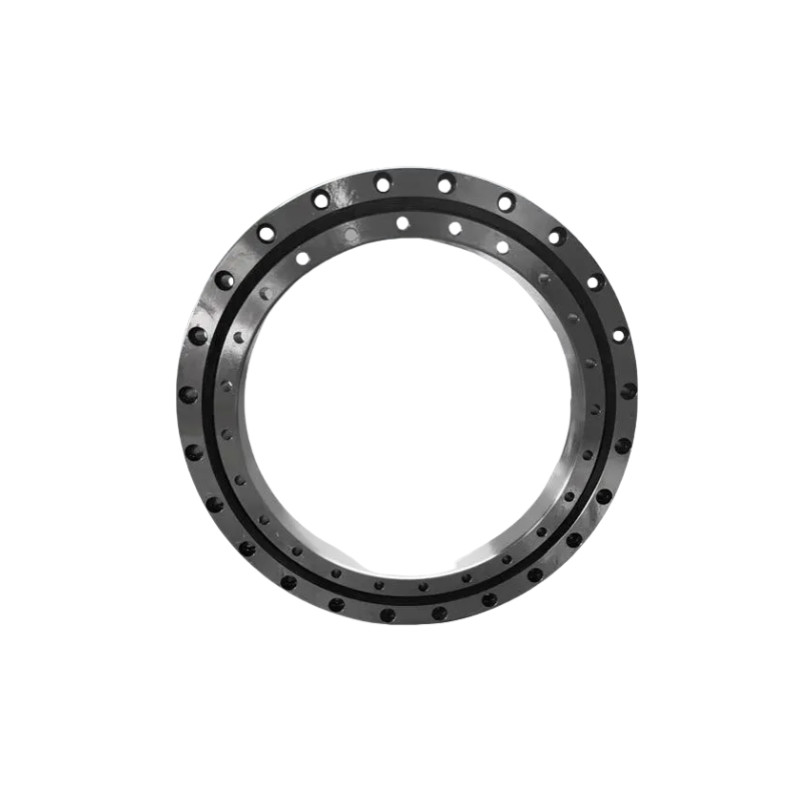

एक्सयू श्रृंखला (इंटीग्रेटेड इनर और आउटरी रिंग्स) में फिक्स्ड फ्लैंग्स और एक समर्थन सीट की आवश्यकता नहीं है।एक सीट के साथ एकीकृत आंतरिक और बाहरी अंगूठी संरचना स्थापना के दौरान प्रदर्शन पर न्यूनतम प्रभाव की अनुमति देती है, बाहरी और आंतरिक दोनों अंगूठी घूर्णन के लिए स्थिरता, घूर्णन सटीकता और टोक़ सुनिश्चित करता है।
टर्नटेबल असर की विशेषताएं
1.उच्च भार क्षमताःटर्नटेबल बीयरिंग महत्वपूर्ण रेडियल, अक्षीय और झुकाव पल भार को सहन कर सकते हैं।
2.सुचारू घूर्णन:इनका निर्माण भारी भार के अधीन भी सुचारू, निरंतर घूर्णन की अनुमति देने के लिए किया गया है।
3.परिशुद्धता:कुछ बीयरिंगों को उन अनुप्रयोगों के लिए उच्च परिशुद्धता के साथ डिज़ाइन किया गया है जहां सटीक स्थिति महत्वपूर्ण है, जैसे कि मशीनरी या रोबोटिक्स में।
टर्नटेबल असर कैसे चुनें
1.लोड आवश्यकताएंःभार का प्रकार (अक्षीय, रेडियल, क्षण) और परिमाण निर्धारित करें।
2.परिशुद्धता:रोबोटिक्स या चिकित्सा उपकरणों के लिए उच्च परिशुद्धता वाले बीयरिंगों की आवश्यकता हो सकती है।
3.पर्यावरण कारक:धूल, आर्द्रता और तापमान पर विचार करें, क्योंकि ये असर असर कर सकते हैं।
4.घुड़सवार डिजाइनःकुछ अनुप्रयोगों को स्थापना में आसानी के लिए फ्लैंज-माउंटेड डिजाइनों से लाभ हो सकता है।
विनिर्देश
| मॉडल | आयाम | मॉडल |
आधारभूत भार रेटिंग
|
आधारभूत भार रेटिंग
|
वजन | |||||||||
|
(अक्षीय)
|
(रेडियल)
|
|||||||||||||
| आंतरिक अंगूठी | बाहरी अंगूठी | रोलर पिच डाय. | ऊँचाई | बाहरी अंगूठी छेद का केंद्र दूरी | स्थापना के छेद | आंतरिक अंगूठी छेद का केंद्र दूरी | स्थापना के छेद | सीआर | कोआ | सीआर | कोआ | |||
| d | D | डीपीडब्ल्यू | बी बी1 | आर मिन | ना | ली | नि | KN | KN | KN | KN | किलो | ||
| XU050077 | 40 | 112 | 77 | 22 | 97 | 6-दिना।6.6 | 56 | 6-एम8 | XU050077 | 22.4 | 29 | 14.3 | 14.2 | 1.4 |
| XU060094 | 57 | 140 | 94 | 26 | 120 | 6-दिना।9 | 70 | 6-एम8 | XU060094 | 32.5 | 37.5 | 20.7 | 18.4 | 2.4 |
| XU060111 | 76.2 | 145.79 | 111 | 15.87 | 133.1 | 8-दिना।6.9 | 88.9 | 8-दिना।6.9 | XU060111 | 36 | 44.5 | 22.8 | 21.5 | 1.2 |
| XU080120 | 69 | 170 | 120 | 30 | 148 | 6-दिआ,9 | 90 | 6-एम8 | XU080120 | 56 | 53 | 35.5 | 26 | 4 |
| XU080149 | 101.6 | 196.85 | 149.6 | 22.22 | 177.8 | 16-दिना।6.9 | 115.8 | 16-दिना।6.9 | XU080149 | 63 | 66 | 40 | 32.5 | 3.6 |
| XU120179 | 124.5 | 234 | 179 | 35 | 214 | 12-दिना।11 | 144.5 | 12-दिना।11 | XU120179 | 118 | 179 | 75 | 88 | 7 |
| XU120222 | 140 | 300 | 222 | 36 | 270 | 12-दिना।16 | 170 | 12-दिना।18 | XU120222 | 133 | 275 | 85 | 131 | 12 |
| XU160260 | 191 | 329 | 260 | 46 | 305 | 20-दिन।14 | 215 | 20-दिन।14 | XU160260 | 212 | 350 | 135 | 173 | 16 |
| XU080264 | 245.9 | 3111 | 264 | 25.4 | 295.3 | 12-दिना।8.7 | 231.8 | 12-दिना।8.7 | XU080264 | 85 | 117 | 54 | 57 | 6.9 |
| XU160405 | 336 | 474 | 405 | 46 | 450 | 30 दिन।14 | 360 | 30 दिन।14 | XU160405 | 270 | 550 | 172 | 270 | 25 |
| XU080430 | 380 | 480 | 430 | 26 | 462 | 20-दिन।9 | 398 | 20-एम10 | XU080430 | 110 | 280 | 70 | 138 | 12 |
| XU300515 | 384 | 646 | 515 | 86 | 598 | 18-दिना।26 | 432 | 18-दिना।26 | XU300515 | 720 | 1370 | 455 | 670 | 115 |
खोखली घूर्णी मेज
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
