उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एक्सएसयू सीरीज
परिचय

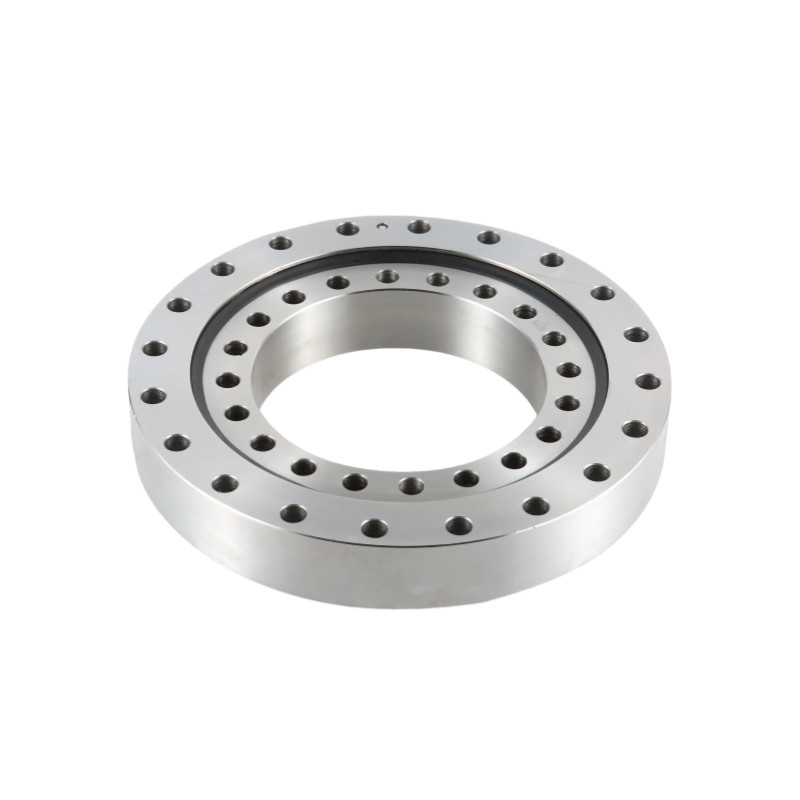

एक्सएसयू श्रृंखला (एकीकृत आंतरिक और बाहरी अंगूठी) फिक्स्ड फ्लैंग्स और समर्थन सीटों की आवश्यकता को समाप्त करती है। इसके अलावा, एक सीट के साथ एक एकीकृत आंतरिक और बाहरी अंगूठी संरचना का उपयोग करके,स्थापना का प्रदर्शन पर लगभग कोई प्रभाव नहीं पड़ता है, इस प्रकार स्थिरता, एक निश्चित घूर्णन सटीकता और टोक़ प्राप्त होता है जिसका उपयोग बाहरी और आंतरिक अंगूठी घूर्णन दोनों के लिए किया जा सकता है।
टर्नटेबल असर की विशेषताएं
1.उच्च भार क्षमताःटर्नटेबल बीयरिंग महत्वपूर्ण रेडियल, अक्षीय और झुकाव पल भार को सहन कर सकते हैं।
2.सुचारू घूर्णन:इनका निर्माण भारी भार के अधीन भी सुचारू, निरंतर घूर्णन की अनुमति देने के लिए किया गया है।
3.परिशुद्धता:कुछ बीयरिंगों को उन अनुप्रयोगों के लिए उच्च परिशुद्धता के साथ डिज़ाइन किया गया है जहां सटीक स्थिति महत्वपूर्ण है, जैसे कि मशीनरी या रोबोटिक्स में।
विनिर्देश
| मॉडल नं. |
शाफ्ट
|
डाइमेंसिन ((मिमी) | मूल भार रेटिंग अक्षीय |
आधारभूत भार रेटिंग
|
गति सीमित करना | वजन | ||||||||
|
व्यास
|
रेडियल
|
|||||||||||||
|
आंतरिक अंगूठी
|
बाहरी अंगूठी
|
चौड़ाई
|
स्थापना के छेद
|
चम्फर
|
दिन. ला | डाय. लि | Ca KN | कोआ KN | सी आर एन | कॉर KN | r/min | किलो | ||
|
d
|
D
|
बी
|
nB
|
आर मिन
|
||||||||||
| XSU080168 | 130 | 130 | 205 | 25.4 | 12 | 1.1 | 190 | 145 | 66 | 240 | 42 | 96 | 227 | 3.3 |
| XSU080188 | 150 | 150 | 225 | 25.4 | 16 | 1.1 | 210 | 165 | 71 | 375 | 46 | 110 | 203 | 3.7 |
| XSU080218 | 180 | 180 | 255 | 25.4 | 20 | 1.1 | 240 | 195 | 77 | 315 | 49 | 127 | 175 | 4.3 |
| XSU080258 | 220 | 220 | 295 | 25.4 | 24 | 1.5 | 280 | 235 | 84 | 375 | 54 | 151 | 148 | 5.1 |
| XSU080318 | 280 | 280 | 355 | 25.4 | 28 | 1.5 | 340 | 295 | 93 | 465 | 59 | 185 | 120 | 6.3 |
| XSU080398 | 360 | 360 | 435 | 25.4 | 36 | 2 | 420 | 375 | 106 | 590 | 68 | 236 | 100 | 7.8 |
| XSU140414 | 344 | 344 | 484 | 56 | 24 | 2 | 460 | 368 | 229 | 520 | 146 | 250 | 28 | |
| XSU140544 | 474 | 474 | 614 | 56 | 32 | 2.5 | 590 | 498 | 270 | 680 | 170 | 330 | 38 | |
| XSU140644 | 574 | 574 | 714 | 56 | 36 | 2.5 | 690 | 598 | 290 | 800 | 185 | 395 | 44 | |
| XSU140744 | 674 | 674 | 814 | 56 | 40 | 3 | 790 | 698 | 315 | 930 | 200 | 455 | 52 | |
| XSU140844 | 774 | 774 | 914 | 56 | 40 | 3 | 890 | 798 | 340 | 1050 | 215 | 510 | 60 | |
| XSU140944 | 874 | 874 | 1014 | 56 | 44 | 3.6 | 990 | 898 | 360 | 1170 | 227 | 580 | 67 | |
ड्रॉइंग्स
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
