उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
वाईआरटीएम श्रृंखला
 |

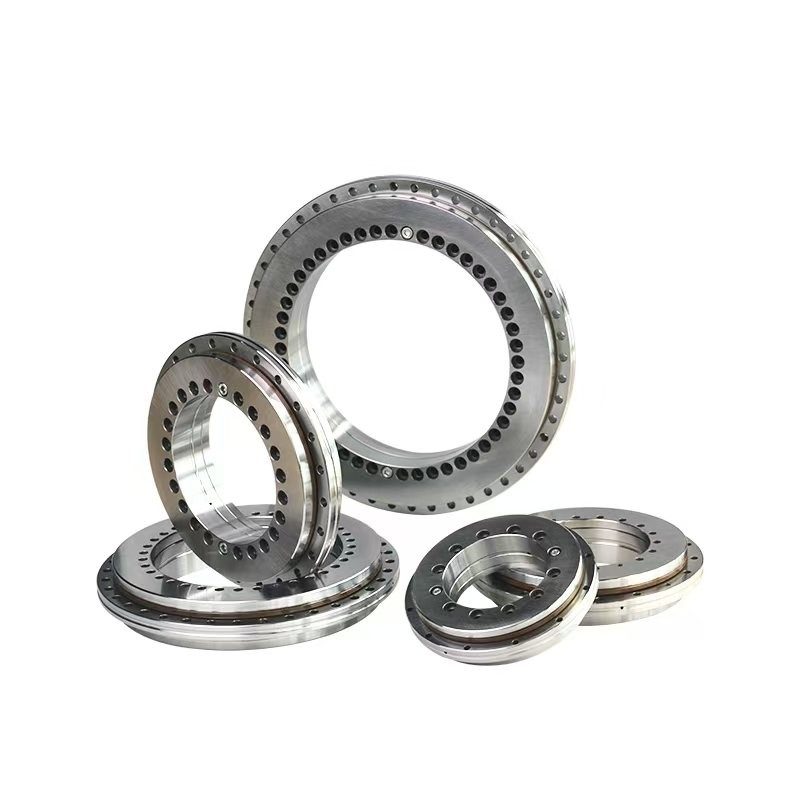

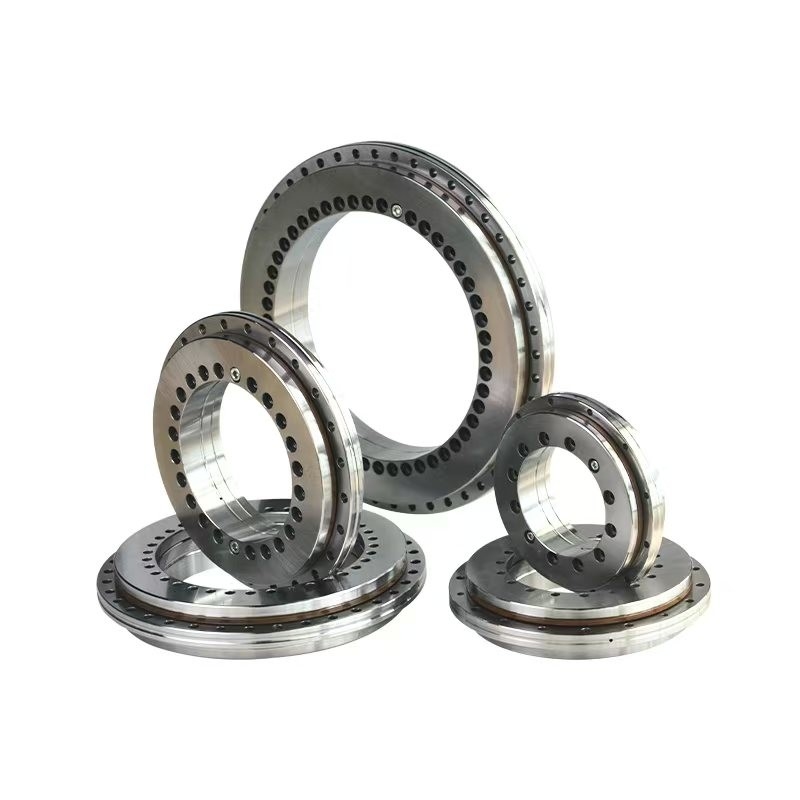

YRTM रोटरी टेबल बीयरिंग विभिन्न औद्योगिक अनुप्रयोगों में उपयोग किए जाने वाले टर्नटेबल, इंडेक्सिंग टेबल और रोटरी टेबल की घूर्णन गति का समर्थन करने के लिए डिज़ाइन किए गए विशेष घटक हैं।पारंपरिक बीयरिंग के विपरीत, रोटरी टेबल बीयरिंगों को अक्षीय, रेडियल और पल भार को एक साथ संभालने के लिए डिज़ाइन किया गया है।और एक कॉम्पैक्ट स्थान में भार सहन क्षमता. |
परिचय
कोणीय विस्थापन का मापन आधुनिक उद्योग का एक महत्वपूर्ण पहलू है। विशेष रूप से, मशीन उपकरण उद्योग में यांत्रिक भागों के घूर्णन कोणों के माप के लिए उच्च मांग है।यह सही ढंग से मापने और कोणीय विस्थापन को नियंत्रित करने के लिए आवश्यक है.
वर्तमान में, ग्रिड और चुंबकीय गेट एन्कोडर कोणीय विस्थापन को मापने के लिए सबसे अधिक उपयोग किए जाने वाले उपकरण हैं। ऑस्ट्रिया से एमोसिन स्टील ग्रेड माप प्रणाली चार प्रमुख फायदे प्रदान करती हैःउच्च परिशुद्धता (उच्चतम रिज़ॉल्यूशन कोण <2 आर्क सेकंड है), दाग प्रतिरोध, कोई विद्युत प्रेरण, और परिस्थितियों के लिए उच्च अनुकूलन क्षमता।
इस माप प्रणाली के साथ संयुक्त रूप से YRT घूर्णन तालिका असर, बेजोड़ परिशुद्धता प्रदान करता है, जो दो-दिशात्मक अक्षीय भार, रेडियल भार और झुकाव क्षण को सहन करने में सक्षम है।यह इसे उच्च परिशुद्धता अनुप्रयोगों के लिए एक आदर्श समाधान बनाता है, जिसमें मशीन टूल्स उद्योगों में उच्च परिशुद्धता वाली घूर्णी तालिकाएं, विभाजन सिर, वैज्ञानिक प्रयोग और माप आदि शामिल हैं।
रोटरी टेबल लेयरिंग के मुख्य प्रकार
1.क्रॉस रोलर लेयरिंगःइस प्रकार में, बेलनाकार रोलर्स को एक दूसरे के लिए सही कोण पर व्यवस्थित किया जाता है, उच्च कठोरता और सटीकता प्रदान करता है। क्रॉस रोलर बीयरिंग कॉम्पैक्ट हैं, फिर भी बड़े भार को सहन करने में सक्षम हैं,जो उन्हें सीएनसी मशीनिंग केंद्रों और सटीक उपकरणों के लिए आदर्श बनाता है.
2.अक्षीय-रेडियल लेयरिंगःये असर विशेष रूप से अक्षीय भार (परिक्रमा की धुरी के साथ), रेडियल भार (धुरी के लंबवत) और झुकाव क्षणों को समायोजित करने के लिए डिज़ाइन किए गए हैं।उनकी मजबूत संरचना उन अनुप्रयोगों के लिए एकदम सही है जहां भारी भार के तहत स्थिरता महत्वपूर्ण है, जैसे कि टर्नटेबल, रोबोटिक बांह और गियरबॉक्स में।
3.थ्रस्ट बॉल लेयरिंगःये असर उच्च अक्षीय भारों को संभाल सकते हैं, लेकिन रेडियल या पल भार के लिए कम उपयुक्त हैं। वे अक्सर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां मुख्य रूप से अक्षीय भार समर्थन की आवश्यकता होती है,हालांकि वे अन्य प्रकारों की तुलना में घूर्णी तालिका अनुप्रयोगों में कम आम हैं.
विनिर्देश
| मॉडल | आयाम | ||||||||||
| d | D | बी | H | बी | डी1 | डी2 | J | J1 | F | L | |
| इकाई: मिमी | |||||||||||
| YRTM150 | 150 | 240 | 43* | 26 | 12 | 214 | 215 | 165 | 225 | 16.5 | 121 |
| YRTM180 | 180 | 280 | 46* | 29 | 15 | 244 | 245 | 194 | 160 | 16.5 | 152 |
| YRTM200 | 200 | 300 | 47* | 30 | 15 | 274 | 276 | 215 | 285 | 16.5 | 152 |
| YRTM260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 345.5 | 280 | 365 | 17.5 | 192.5 |
| YRTM325 | 325 | 450 | 60 | 40 | 20 | 415 | 415.5 | 342 | 430 | 18.5 | 225 |
| YRTM395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 486.5 | 415 | 505 | 18.5 | 262.5 |
| YRTM460 | 460 | 600 | 70 | 46 | 22 | 560 | 560.5 | 482 | 580 | 18.5 | 300 |
| मॉडल | फिक्सिंग छेद | संयुक्त पेंच QTY | अक्षीय और त्रिज्यात्मक प्रवाह | लिफ्टिंग छेद | पिच1) t | पेंच कसने का टोक़ | मूल भार रेटिंग | झुकाव कठोर | असर घर्षण टोक़3) | मास | ||||||||||
| अक्षीय | रेडियल | |||||||||||||||||||
| आंतरिक अंगूठी | बाहरी अंगूठी | गतिशील | स्थिर | गतिशील | स्थिर | |||||||||||||||
| d1 | d2 | अ | QTY4) | d3 | QTY4) | एमए2) | सीए | कोआ | सीआर | कॉर | सीकेएल | CKL1 | ||||||||
| मिमी | मिमी | μ m | जी | QTY | QTY*t | एन एम | KN | kNm/mrad | Nm | ≈ किलो | ||||||||||
| YRTM150 | 7 | 11 | 6.2 | 32 | 7 | 33 | 4 | 3 | एम8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 83 | 14 | 10 | 6.2 |
| YRTM180 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | एम8 | 3 | 48*7.5° | 14 | 118 | 710 | 69.5 | 200 | 125 | 21 | 12 | 7.7 |
| YRTM200 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | एम8 | 3 | 48*7.5° | 14 | 120 | 765 | 81.5 | 220 | 160 | 27 | 14 | 9.7 |
| YRTM260 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | एम12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 320 | 53 | 20 | 18.3 |
| YRTM325 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | एम12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 630 | 105 | 40 | 25 |
| YRTM395 | 9.3 | 15 | 8.2 | 42 | 9.3 | 45 | 6 | 6 | एम12 | 3 | 48*7.5° | 34 | 300 | 2280 | 186 | 655 | 1100 | 185 | 55 | 33 |
| YRTM460 | 10 | 15 | 8.2 | 42 | 10 | 45 | 6 | 6 | एम12 | 3 | 48*7.5° | 34 | 355 | 2800 | 200 | 765 | 1700 | 285 | 70 | 45 |
ड्रॉइंग्स
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
