YRTS रोटरी टेबल लेयरिंग

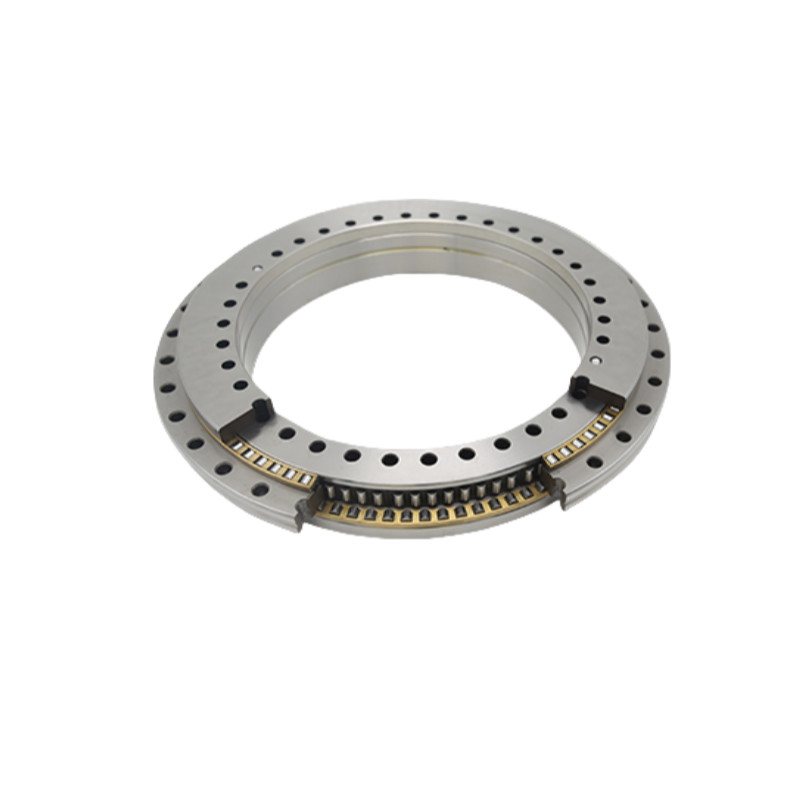

YRTS मूल घुमावदार तालिका बीयरिंग एक रेडियल पूर्ण रोलर, अक्षीय सुई रोलर के दो समूह, पिंजरे की विधानसभा, एक बाहरी अंगूठी, एक एल-सेक्शन आंतरिक अंगूठी और दूसरी अंगूठी के साथ डिज़ाइन किए गए हैं।बाहरी अंगूठी और आंतरिक अंगूठी फिक्सिंग छेद के साथ सुसज्जित हैं, जो बोल्ट को असर को सीधे सुरक्षित करने की अनुमति देता है। YRT घूर्णी तालिका असर संरचना दो-दिशात्मक अक्षीय भार, रेडियल भार और झुकाव पल को सहन करने में सक्षम है।इस श्रृंखला असर कारखाने छोड़ने से पहले लागू एक प्रीलोड हैइस श्रृंखला असर विशेष रूप से उच्च परिशुद्धता, उच्च कठोरता, कम गति की आवश्यकता अनुप्रयोगों के लिए अच्छी तरह से उपयुक्त है,और एक छोटी रोटेशन अवधि, जैसे घूर्णी टेबल, सूचकांक सिर और घूर्णी मिलिंग सिर। यह असर आपकी विशिष्ट आवश्यकताओं के अनुरूप अक्षीय और त्रिज्यागत परिशुद्धता प्रदान करता है।

परिचय

कोणीय विस्थापन का मापन आधुनिक उद्योग का एक महत्वपूर्ण पहलू है। विशेष रूप से, मशीन उपकरण उद्योग में यांत्रिक भागों के घूर्णन कोणों के माप के लिए उच्च मांग है।यह सही ढंग से मापने और कोणीय विस्थापन को नियंत्रित करने के लिए आवश्यक है.
वर्तमान में, ग्रिड और चुंबकीय गेट एन्कोडर कोणीय विस्थापन को मापने के लिए सबसे अधिक उपयोग किए जाने वाले उपकरण हैं। ऑस्ट्रिया से एमोसिन स्टील ग्रेड माप प्रणाली चार प्रमुख फायदे प्रदान करती हैःउच्च परिशुद्धता (उच्चतम रिज़ॉल्यूशन कोण <2 आर्क सेकंड है), दाग प्रतिरोध, कोई विद्युत प्रेरण, और परिस्थितियों के लिए उच्च अनुकूलन क्षमता।
इस माप प्रणाली के साथ संयुक्त रूप से YRT घूर्णन तालिका असर, बेजोड़ परिशुद्धता प्रदान करता है, जो दो-दिशात्मक अक्षीय भार, रेडियल भार और झुकाव क्षण को सहन करने में सक्षम है।यह इसे उच्च परिशुद्धता अनुप्रयोगों के लिए एक आदर्श समाधान बनाता है, जिसमें मशीन टूल्स उद्योगों में उच्च परिशुद्धता वाली घूर्णी तालिकाएं, विभाजन सिर, वैज्ञानिक प्रयोग और माप आदि शामिल हैं।
*X* प्रत्यक्ष ड्राइव अनुप्रयोगों के लिए वास्तविक समय आउटपुट सिग्नल इष्टतम समाधान हैं।

संरचना का परिचय

ऑस्ट्रिया एमोसिन स्टील ग्रेड माप प्रणाली में तीन मुख्य घटक शामिल हैंः स्टील ग्रेड पैर, एक रीडिंग हेड और एक इलेक्ट्रॉनिक मूल्यांकन इकाई।इस्पात ग्रेड पैर असर की आंतरिक अंगूठी पर स्थापित किया गया था (चित्र 2)यह एक समान वितरण के ग्रिड के साथ एक इस्पात अंगूठी है। रीडिंग सिर असर के बाहरी अंगूठी पर स्थापित किया गया था (चित्र 1) यह इस्पात ग्रेड पैरों के निकट स्थित है,लेकिन प्रत्यक्ष संपर्क में नहींउनके बीच 0.1 से 0.2 मिमी की दूरी है।
ऑपरेशन के दौरान, असर घूमता है, और स्टील ग्रेड पैर और रीडिंग हेड (चित्र 3) एक दूसरे के सापेक्ष संपर्क के बिना चलते हैं।अंतःप्रेरणा द्वारा एकत्र किए गए डेटा को फिर केबल (चित्र 5) के माध्यम से इलेक्ट्रॉनिक मूल्यांकन (चित्र 6) में स्थानांतरित किया जाता है।इलेक्ट्रॉनिक मूल्यांकन तब जानकारी को वर्ग तरंग या सकारात्मक सामंजस्य संकेतों में बदल देता है,जो कोणीय विस्थापन माप और नियंत्रण के लिए मशीन उपकरण में संख्यात्मक नियंत्रण प्रणाली में इनपुट होते हैं.
इस्पात माप प्रणाली निम्नलिखित लाभ प्रदान करती हैः
A. संपर्क रहित प्रेरक एन्कोडर को पहनने और आंसू को कम करने के लिए डिज़ाइन किया गया है, जिससे लंबे समय तक चलने वाली विश्वसनीयता सुनिश्चित होती है।
B. परिशुद्धता ऑप्टिकल एन्कोडर के बराबर है, जो 2 आर्क सेकंड से कम की उच्च परिशुद्धता प्रदान करता है।
C. दोहरी रीडिंग हेड माप प्रणाली असर रेडियल में किसी भी विचलन का वास्तविक समय में सुधार करने में सक्षम है।
डी. उच्च गति, उच्च गतिशील संकल्प, उच्च गतिशील प्रदर्शन।
ई. कोई चुंबकीय घटक नहीं, कोई हिस्टेरिसिस प्रतिक्रिया नहीं, कोई विलोपन नहीं, कोई सुरक्षा चिंता नहीं।
घन अनाज, तेल आदि के लिए मजबूत विरोधी जाम क्षमता। उत्पाद IP67 ग्रेड द्वारा संरक्षित है, जिससे यह पानी के दबाव और घने धूल के लिए प्रतिरोधी है।यह किसी भी प्रकार की गंदगी या प्रदूषकों के प्रति संवेदनशील नहीं है.
कॉम्पैक्ट डिजाइन संकीर्ण स्थानों में स्थापित करने की अनुमति देता है।
यह उत्पाद स्थापित करने में आसान है और इसे जल्दी से समायोजित किया जा सकता है। यह अत्यधिक विश्वसनीय और प्रभाव और कंपन के प्रतिरोधी है।
यह उत्पाद साइन वेव्स (1VPP) और स्क्वायर वेव्स (TTL) आउटपुट कर सकता है। यह Siemens और Fanuc संख्यात्मक नियंत्रण प्रणालियों के साथ संगत है।
