उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
सीआरबीटीएफ श्रृंखला
 |

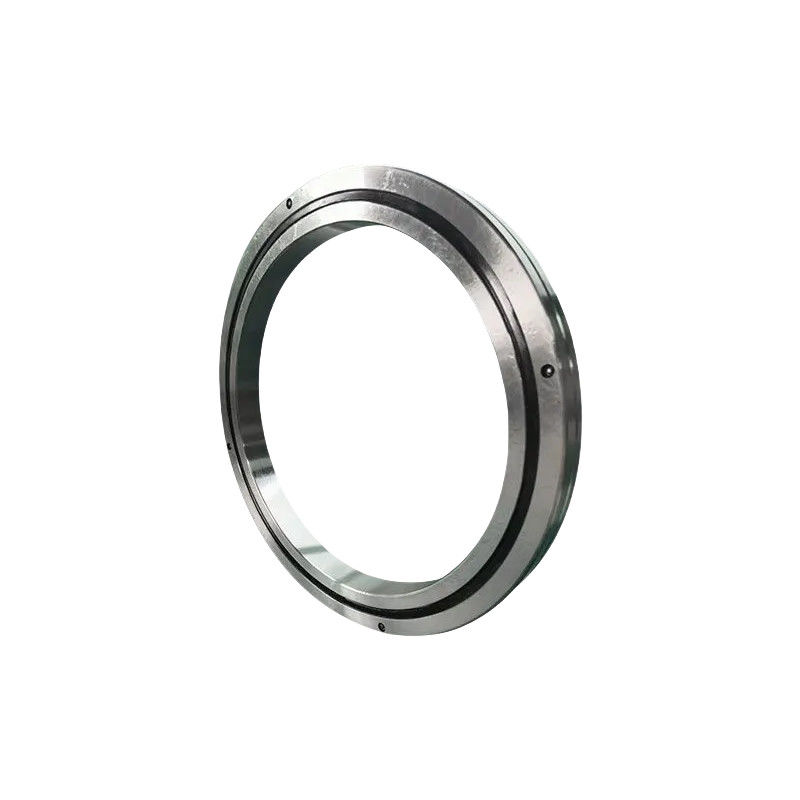

सीआरबीटीएफ सीरीज एक अति पतली दीवार संरचना है जिसमें बहुत सीमित संरचनात्मक स्थितियों के लिए उपयुक्त घुड़सवार छेद हैं।घुड़सवार छेद के साथ एकीकृत आंतरिक और बाहरी छल्लेइसके अलावा, बाहरी और आंतरिक दोनों छल्ले की समग्र संरचना के कारण,स्थापना प्रदर्शन पर लगभग कोई प्रभाव नहीं है, इस प्रकार स्थिर घूर्णन सटीकता डिग्री और टोक़ प्राप्त करते हैं। ऐसी स्थितियों के लिए उपयुक्त है जिसमें बाहरी और आंतरिक छल्ले घूमते हैं। |
विशेषताएं
1उच्च परिशुद्धताः पी4 परिशुद्धता, पी2 परिशुद्धता
2. उच्च कठोरताः इस श्रृंखला असर preloaded है
3उच्च भारःयह श्रृंखला असर दो दिशा अक्षीय भार, रेडियल भार और झुकाव पल सहन कर सकते हैं
4. छोटे आकारः इस श्रृंखला असर मशीन उपकरण के लिए जगह बचा सकता है
विनिर्देश
| मॉडल | आयाम (मिमी) | कंधे की ऊंचाई ((मिमी) | आधारभूत भार रेटिंग | वजन | मॉडल | आंतरिक अंगूठी | बाहरी अंगूठी | ||||||||
| आईडी | ओवरडोज | रोलर पिच सर्कल व्यास | ऊँचाई | चम्फर | सीआर | कॉर | माउंटिंग होल सेंट्रल डायना. पीसीडी1 | माउंटिंग होल का आकार | माउंटिंग होल सेंट्रल डायना. पीसीडी 2 | माउंटिंग होल का आकार | |||||
| d | D | डीपी | बी बी1 | आरएमआईएन | डीएस (अधिकतम) | घ (मिनट) | KN | KN | किलो | ||||||
| CRBTF105 | 10 | 43 | 26.5 | 5 | 0.15 | 21.5 | 28 | 1.5 | 1.4 | 0.04 | CRBTF105 | 16 | छेद के माध्यम से 6-एम 2.5 धागा | 35 |
छेद के माध्यम से 6-डी 2.9
|
|
डी 5.5 काउंटरबोर, गहराई 2.8
|
|||||||||||||||
| CRBTF205 | 20 | 53 | 36.5 | 5 | 0.15 | 31.5 | 38 | 1.8 | 2.1 | 0.06 | CRBTF205 | 26 | छेद के माध्यम से 6-एम 2.5 धागा | 45 |
छेद के माध्यम से 6-डी 2.9
|
|
डी 5.5 काउंटरबोर, गहराई 2.8
|
|||||||||||||||
| CRBTF305 | 30 | 63 | 46.5 | 5 | 0.15 | 41.5 | 48 | 2.1 | 2.7 | 0.08 | CRBTF305 | 36 | 8-M2.5 धागा छेद के माध्यम से | 55 |
8-डी 2.9 छेद के माध्यम से
|
|
डी 5.5 काउंटरबोर, गहराई 2.8
|
|||||||||||||||
| CRBTF405 | 40 | 73 | 56.5 | 5 | 0.15 | 51.5 | 58 | 2.4 | 3.4 | 0.1 | CRBTF405 | 46 | 8-M2.5 धागा छेद के माध्यम से | 65 |
8-डी 2.9 छेद के माध्यम से
|
|
डी 5.5 काउंटरबोर, गहराई 2.8
|
|||||||||||||||
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
