उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
सीआरबीटी श्रृंखला
 |

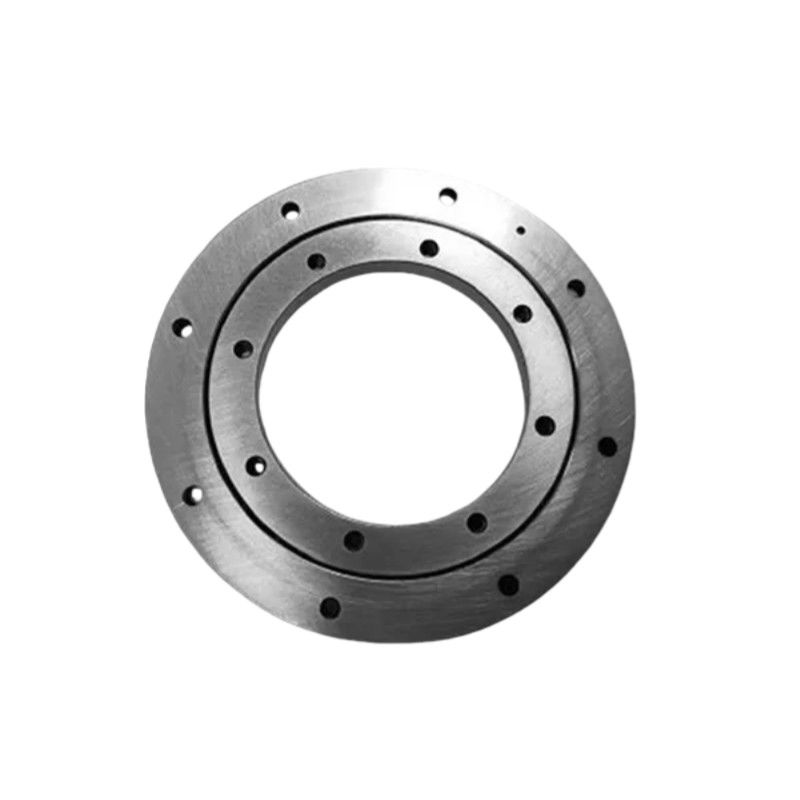

क्रॉस रोलर लेयरिंग उच्च परिशुद्धता, उच्च कठोरता वाले रोलिंग लेयरिंग हैं और उनका संरचनात्मक डिजाइन जटिल भारों को सहन करने के लिए विशेष रूप से उपयुक्त है, जिसमें रेडियल,अक्षीय और पलटने के क्षणक्रॉस रोलर बीयरिंग का व्यापक रूप से उच्च मांग वाले क्षेत्रों में उपयोग किया जाता है जैसे यांत्रिक आर्म जोड़, औद्योगिक रोबोट, मशीन टूल्स रोटरी टेबल और सटीक घूर्णन उपकरण। सीआरबीटी सीरीज क्रॉस रोलर लेयरिंग एक अति पतली दीवार संरचना है जो अत्यंत सीमित संरचनात्मक स्थितियों के लिए उपयुक्त है। |
विशेषताएं
1उच्च परिशुद्धताः पी4 परिशुद्धता, पी2 परिशुद्धता
2. उच्च कठोरताः इस श्रृंखला असर preloaded है
3उच्च भारःयह श्रृंखला असर दो दिशा अक्षीय भार, रेडियल भार और झुकाव पल सहन कर सकते हैं
4. छोटे आकारः इस श्रृंखला असर मशीन उपकरण के लिए जगह बचा सकता है
विनिर्देश
| आयाम (मिमी) | कंधे की ऊंचाई ((मिमी) | आधारभूत भार रेटिंग | वजन | ||||||
| आईडी | ओवरडोज | रोलर पिच सर्कल व्यास | ऊँचाई | चम्फर | सीआर | कॉर | |||
| d | D | डीपी | बी बी1 | आरएमआईएन | डीएस (अधिकतम) | घ (मिनट) | KN | KN | किलो |
| 10 | 21 | 14.7 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| 15 | 26 | 19.7 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| 20 | 31 | 24.7 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| 30 | 41 | 34.7 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.4 | 0.021 |
| 40 | 51 | 44.7 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| 50 | 61 | 54.7 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| 60 | 71 | 64.7 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| 70 | 81 | 74.7 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| 80 | 91 | 84.7 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.050 |
| 90 | 101 | 94.7 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| 100 | 111 | 104.7 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
