उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एसएक्स सीरीज
 |

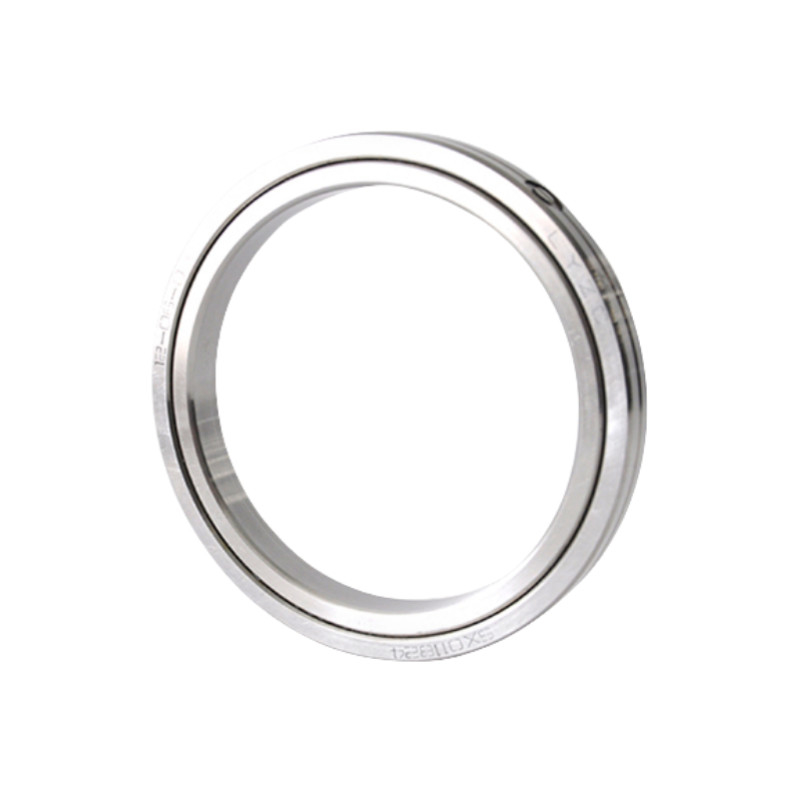

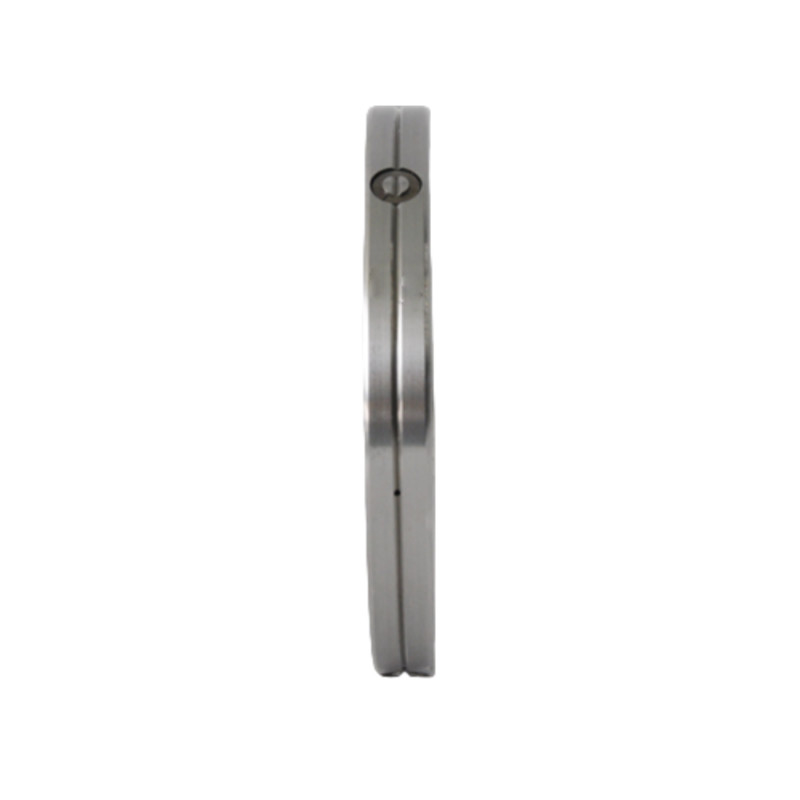

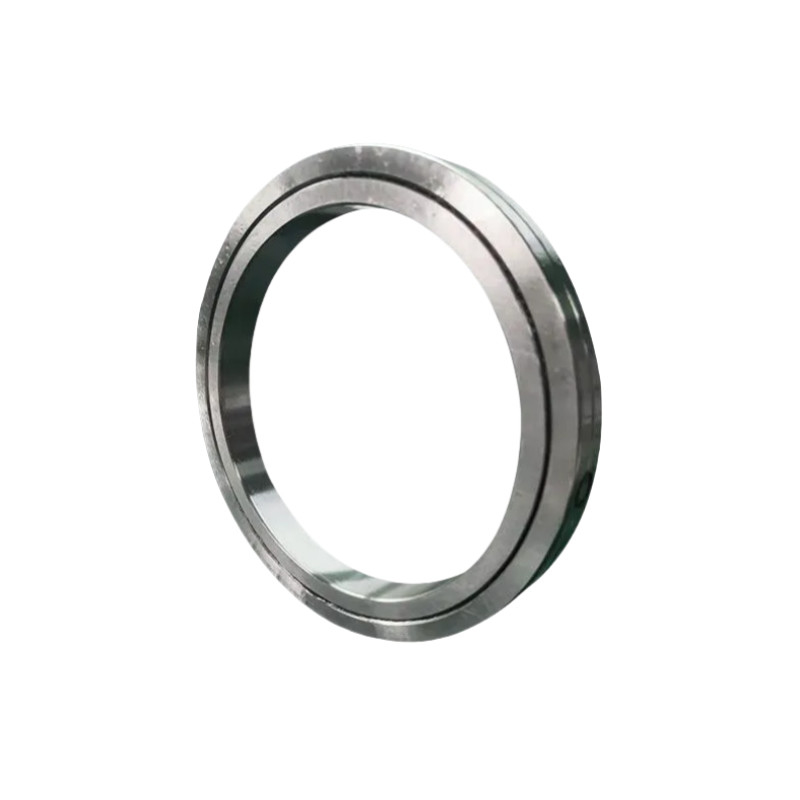

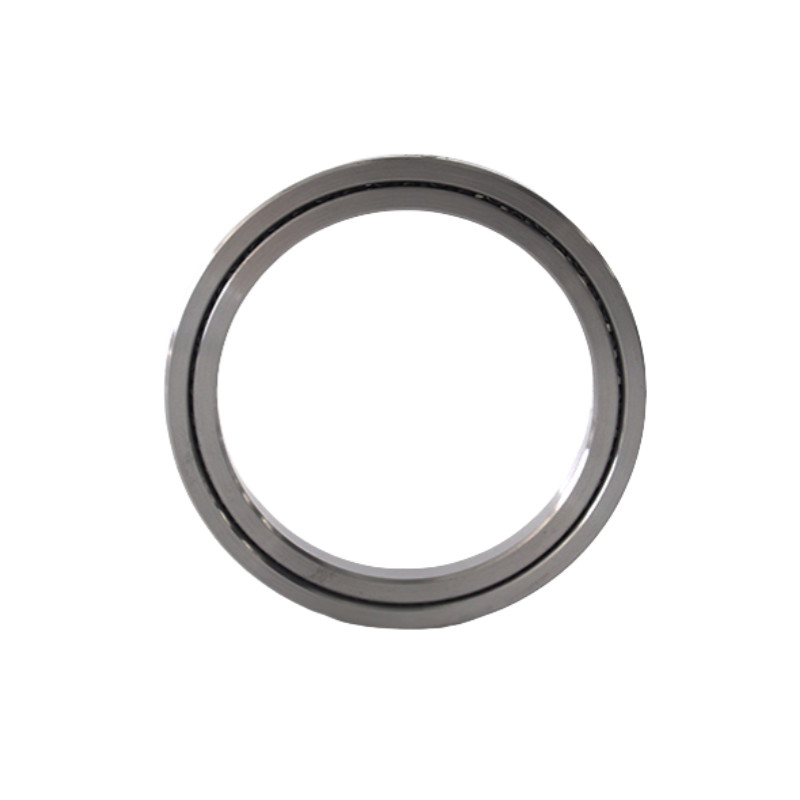

एसएक्स श्रृंखला (बाहरी अंगूठी विभाजित प्रकार घुमावदार आंतरिक अंगूठी के साथ, पतला खंड), इस प्रकार के आरबी श्रृंखला की तुलना में एक छोटा खंड है।बाहरी अंगूठी और आंतरिक अंगूठी पर कोई माउंटिंग छेद नहीं हैं, तो इस मॉडल के लिए एक प्रेस-फिट फ्लैंज या एक आवास की आवश्यकता होती है। |
विशेषताएं
1उच्च परिशुद्धताः पी4 परिशुद्धता, पी2 परिशुद्धता
2. उच्च कठोरताः इस श्रृंखला असर preloaded है
3उच्च भारःयह श्रृंखला असर दो दिशा अक्षीय भार, रेडियल भार और झुकाव पल सहन कर सकते हैं
4. छोटे आकारः इस श्रृंखला असर मशीन उपकरण के लिए जगह बचा सकता है
विनिर्देश
| मॉडल नं. | आयाम |
कंधे की ऊंचाई
|
मूल भार रेटिंग ((अक्षीय) | आधारभूत भार रेटिंग (रेडियल) | वजन | ||||||||
| आंतरिक अंगूठी | बाहरी अंगूठी | रोलर पिच व्यास | चौड़ाई | तेल के छेद | चम्फर |
(मिमी)
|
सीए | C0a | सीआर | C0r | |||
| d | D | डीपीडब्ल्यू | बी बी1 | एस | आरएमआईएन | डीएस | घ | kN | kN | kN | kN | किलो | |
| SX011814 | 70 | 90 | 80 | 10 | 1.2 | 0.6 | 79.5 | 80.5 | 18 | 60 | 12 | 30 | 0.3 |
| SX011818 | 90 | 115 | 102 | 13 | 1.2 | 1 | 101.5 | 102.5 | 26 | 96 | 17 | 47 | 0.4 |
| SX011820 | 100 | 125 | 112 | 13 | 1.2 | 1 | 111.5 | 112.5 | 28 | 106 | 18 | 52 | 0.5 |
| SX011824 | 120 | 150 | 135 | 16 | 1.5 | 1 | 134.4 | 135.6 | 41 | 153 | 26 | 75 | 0.8 |
| SX011828 | 140 | 175 | 157 | 18 | 1.5 | 1.1 | 156.3 | 157.7 | 64 | 237 | 41 | 116 | 1.1 |
| SX011832 | 160 | 200 | 180 | 20 | 1.5 | 1.1 | 179.2 | 180.8 | 69 | 272 | 44 | 133 | 1.7 |
| SX011836 | 180 | 225 | 202 | 22 | 2 | 1.1 | 201.2 | 202.8 | 98 | 381 | 63 | 187 | 2.3 |
| SX011840 | 200 | 250 | 225 | 24 | 2 | 1.5 | 224.2 | 225.8 | 106 | 425 | 68 | 208 | 3.1 |
| SX011848 | 240 | 300 | 270 | 28 | 2 | 2 | 269.2 | 270.8 | 149 | 612 | 95 | 300 | 5.3 |
| SX011860 | 300 | 380 | 340 | 38 | 2.5 | 2.1 | 339.2 | 340.8 | 245 | 1027 | 156 | 504 | 12 |
| SX011868 | 340 | 420 | 380 | 38 | 2.5 | 2.1 | 379.2 | 380.8 | 265 | 1148 | 167 | 563 | 13.5 |
| SX011880 | 400 | 500 | 450 | 46 | 2.5 | 2.5 | 449 | 451 | 385 | 1699 | 244 | 833 | 24 |
| SX0118/500 | 500 | 620 | 560 | 56 | 2.5 | 3 | 559 | 561 | 560 | 2538 | 355 | 1244 | 44 |
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
