उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
आरएयू श्रृंखला
 |

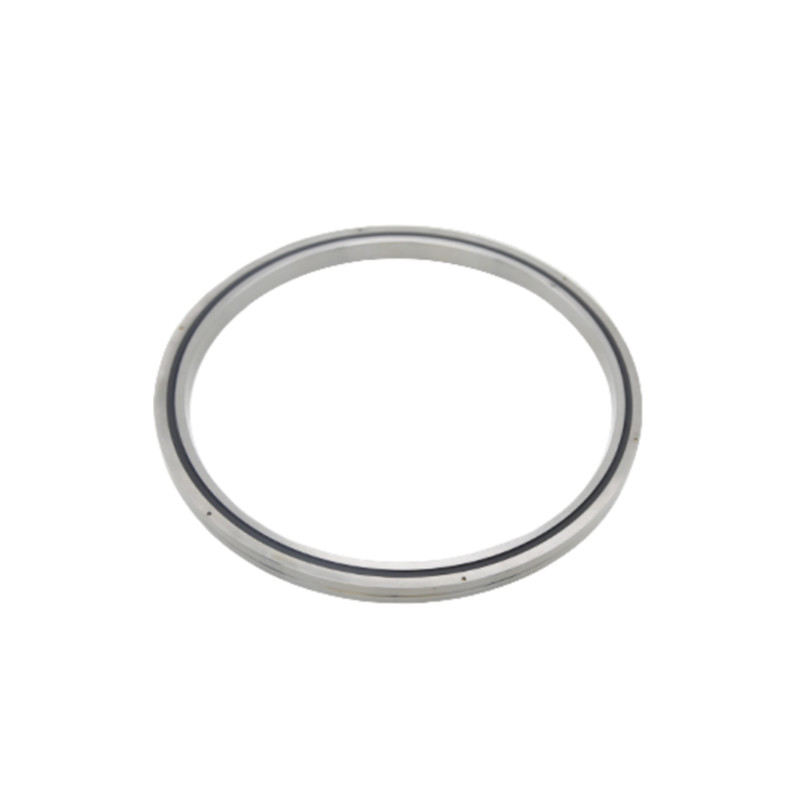

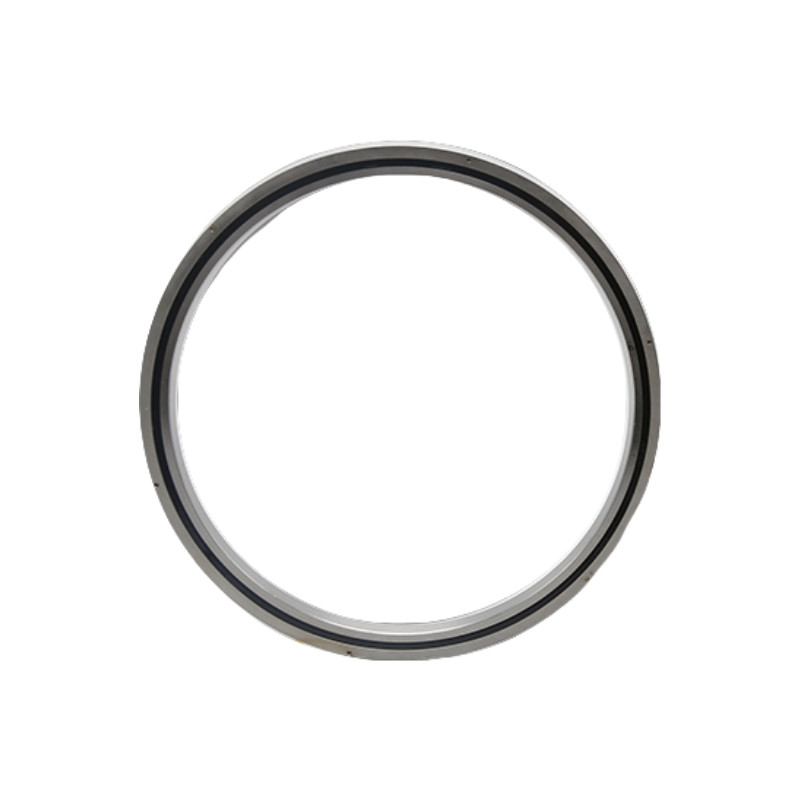

RAU श्रृंखला ((आंतरिक और बाहरी छल्ले पूरे और अति-पतले हैं) यह मॉडल बेहद पतले बाहरी और आंतरिक छल्ले के साथ मॉडल आरबी का एक कॉम्पैक्ट प्रकार है।यह क्षेत्रों जहां घूर्णी इकाई प्रकाश और छोटे होने की जरूरत है के लिए इष्टतम हैउदाहरण के लिए, औद्योगिक रोबोट या मैनिपुलेटर का घूर्णी भाग। |
मॉडल और नामकरण नियम
| आरए | 100 | 20 | UU | CC0 | पी2 |
| नाममात्र मॉडल | नाममात्र आंतरिक व्यास (मिमी) | नाममात्र चौड़ाई (मिमी) |
सीलिंग मोड
• अनमार्क किया गया: अनसिगल्ड • UU: दोनों तरफ सील U: एकतरफा बेल्ट सील |
रेडियल क्लीयरेंस
• CC0: नकारात्मक मंजूरी (पूर्व लोडिंग) • C0: सकारात्मक क्लीयरेंस • C1: बड़ा क्लीयरेंस |
सटीकता स्तर
• बिना चिह्नितः सामान्य स्तर (स्तर 0) • P6 • पी5 • पी4 • पी2 ※ कृपया आरए प्रकार की सटीकता के लिए हमसे परामर्श करें |
विशेषताएं
1उच्च परिशुद्धताः पी4 परिशुद्धता, पी2 परिशुद्धता
2. उच्च कठोरताः इस श्रृंखला असर preloaded है
3उच्च भारःयह श्रृंखला असर दो दिशा अक्षीय भार, रेडियल भार और झुकाव पल सहन कर सकते हैं
4. छोटे आकारः इस श्रृंखला असर मशीन उपकरण के लिए जगह बचा सकता है
विनिर्देश
| मॉडल नं. | आयाम ((मिमी) | कंधे की ऊंचाई | आधारभूत भार रेटिंग (रेडियल) | वजन | ||||||
| आईडी | ओवरडोज | रोलर पिच व्यास | ऊँचाई | चम्फर | सीआर | कॉर | ||||
| d | D | डीपीडब्ल्यू | बी बी1 | आरएमआईएन | डीएस | घ | KN | KN | किलो | |
| RAU5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RAU6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RAU7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RAU9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RAU10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RAU11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RAU12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RAU13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RAU14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RAU15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RAU16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RAU17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RAU18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RAU19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RAU20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
