उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
आरयू सीरीज
 |

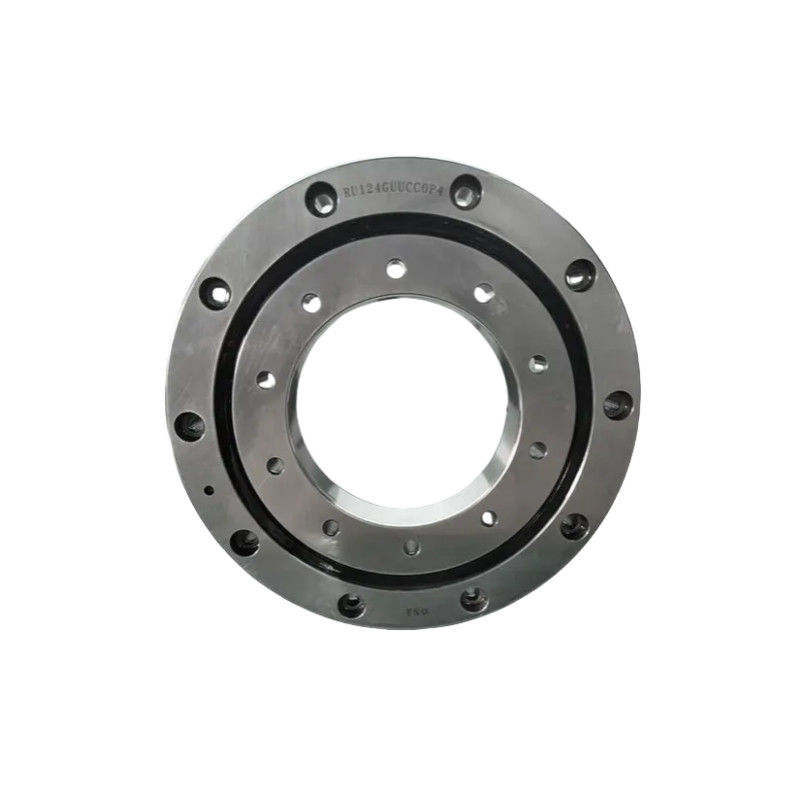

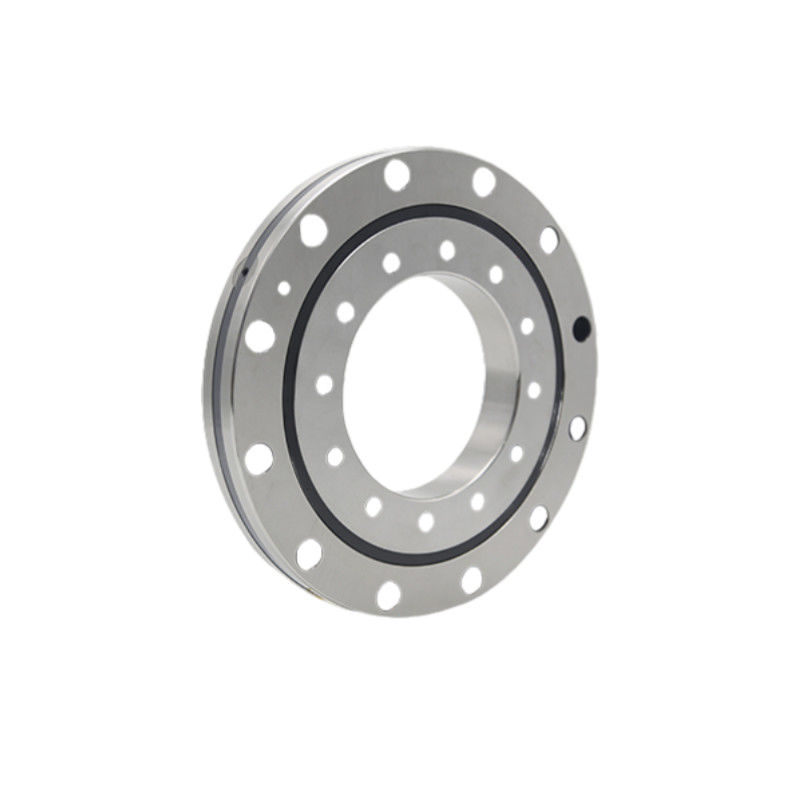

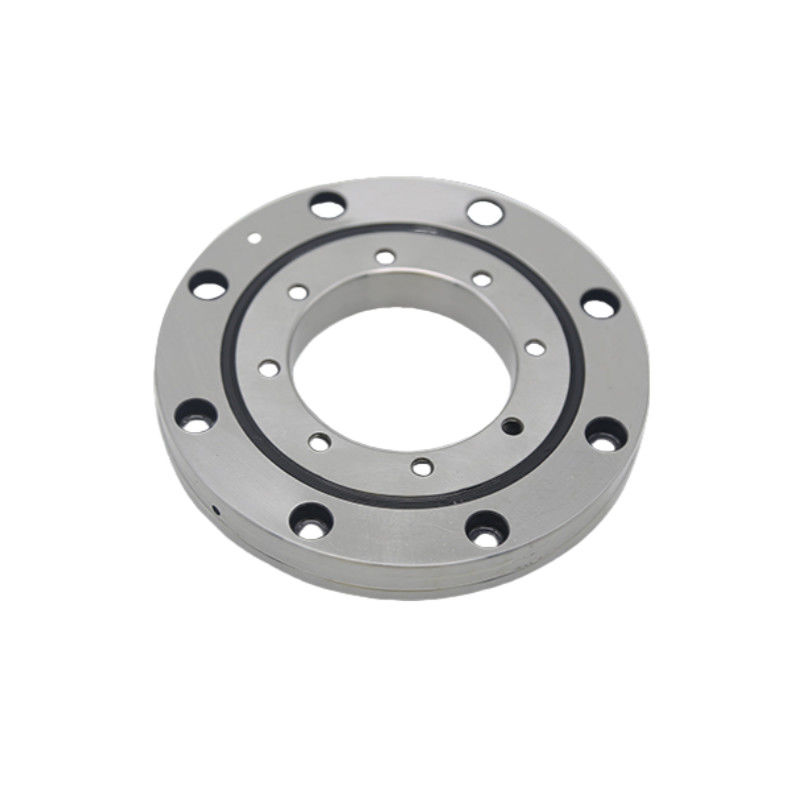

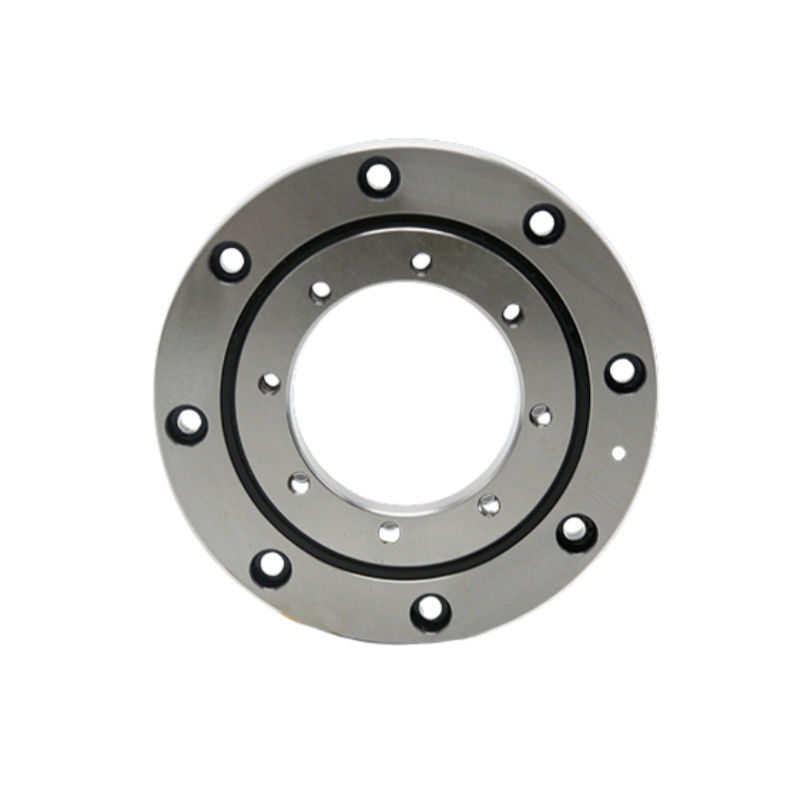

आरयू श्रृंखला (इंटेग्रल इनर एंड आउटरीयर रिंग विथ माउंटिंग होल), चूंकि बाहरी और आंतरिक दोनों रिंगों में माउंटिंग होल हैं, इसलिए स्थापना सीट के दौरान फ्लैंज और समर्थन को तय करने की आवश्यकता नहीं है।इसके अतिरिक्त, बाहरी और आंतरिक दोनों छल्ले की समग्र संरचना के कारण, स्थापना का प्रदर्शन पर लगभग कोई प्रभाव नहीं पड़ता है, इस प्रकार स्थिर घूर्णन सटीकता और टोक़ प्राप्त होता है।ऐसी स्थितियों के लिए उपयुक्त जिसमें बाहरी और आंतरिक छल्ले घूमते हैं. |
मॉडल और नामकरण नियम
| यूपी | 124 | UU | CC0 | पी2 | जी या एक्स | जी या एक्स |
| नाममात्र मॉडल | पिच व्यास ((मिमी) |
सीलिंग मोड
• अनमार्क किया गया: अनसिगल्ड • UU: दोनों तरफ सील (बाहरी अंगूठी डूबने वाला छेद) U: एकतरफा बेल्ट सील (बाहरी अंगूठी का गैर-काउंटरसंक पक्ष) |
रेडियल क्लीयरेंस
• CC0: नकारात्मक मंजूरी (पूर्व लोडिंग) • C0: सकारात्मक क्लीयरेंस |
सटीकता स्तर
• पी5 • पी4 • पी2 |
माउंटिंग छेद दिशा
• कोई नहीं: आंतरिक और बाहरी अंगूठियां एक ही दिशा में दोनों काउंटरसंक छेद हैं • जी:आंतरिक और बाहरी अंगूठियां दोनों गहरे छेद हैं और विपरीत दिशा में हैं • X: रिंग काउंटरसंक छेद लेकिन आंतरिक अंगूठी तार छेद (छेद के माध्यम से) |
फिटिंग प्रतीक
• कोई नहीं: कोई संलग्नक नहीं • -एनः तेल नोजल के साथ |
विशेषताएं
1उच्च परिशुद्धताः पी4 परिशुद्धता, पी2 परिशुद्धता
2. उच्च कठोरताः इस श्रृंखला असर preloaded है
3उच्च भारःयह श्रृंखला असर दो दिशा अक्षीय भार, रेडियल भार और झुकाव पल सहन कर सकते हैं
4. छोटे आकारः इस श्रृंखला असर मशीन उपकरण के लिए जगह बचा सकता है
विनिर्देश
| मॉडल | आयाम | कंधे का आयाम | आधारभूत भार रेटिंग (रेडियल) | वजन | आंतरिक अंगूठी | बाहरी अंगूठी | ||||||||
| आंतरिक अंगूठी | बाहरी अंगूठी | रोलर पिच डाय. | ऊँचाई | चम्फर | सीआर | कॉर | माउंटिंग होल सेंट्रल डायना. पीसीडी1 | माउंटिंग होल का आकार | होल सेंट्रल डाय को माउंट करना. पीसीडी2 | माउंटिंग होल का आकार | ||||
| d | D | डीपीडब्ल्यू | बी | आरएमआईएन | डीएस | घ | KN | KN | किलो | |||||
| RU28 | 10 | 52 | 28 | 8 | 0.3 | 24 | 29.5 | 2.9 | 2.4 | 0.12 | 16 | 4-एम3 धागा छेद से | 42 | छेद के माध्यम से 6-Dia3.4 |
| Dia6.5 काउंटरबोर, गहराई 3.3 | ||||||||||||||
| RU42 | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 | 28 | छेद के माध्यम से 6-एम 3 धागा | 57 | छेद के माध्यम से 6-Dia3.4 |
| Dia6.5 काउंटरबोर, गहराई 3.3 | ||||||||||||||
| RU52 | 25 | 80 | 52.5 | 12 | 0.6 | 46.5 | 58.5 | 8.61 | 10.6 | 0.4 | 35 | छेद के माध्यम से 6-एम 3 धागा | 67 | छेद के माध्यम से 6-Dia3.4 |
| Dia6.5 काउंटरबोर, गहराई 3.3 | ||||||||||||||
| RU66 | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 | 45 | 8-M4 छेद के माध्यम से धागा | 83 | 6-Dia4.5 छेद के माध्यम से |
| Dia8 काउंटरबोर, गहराई 4.4 | ||||||||||||||
| RU85 | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 | 65 | 8-M5 छेद के माध्यम से धागा | 105 | 8-Dia5.5 छेद के माध्यम से |
| Dia9.5 काउंटरबोर, गहराई 5.4 | ||||||||||||||
| RU124G | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-Dia5.5 छेद के माध्यम से | 148 | 10-Dia5.5 छेद के माध्यम से |
| Dia9.5 काउंटरबोर, गहराई 5.4 | Dia9.5 काउंटरबोर, गहराई 5.4 | |||||||||||||
| RU124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-M5 छेद के माध्यम से धागा | 148 | 10-Dia5.5 छेद के माध्यम से |
| Dia9.5 काउंटरबोर, गहराई 5.4 | ||||||||||||||
| RU148G | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-Dia9 छेद के माध्यम से | 187 | 12-Dia9 छेद के माध्यम से |
| Dia14 काउंटरबोर, गहराई8.6 | Dia14 काउंटरबोर, गहराई8.6 | |||||||||||||
| RU148X | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-M8 धागा छेद के माध्यम से | 187 | 12-Dia9 छेद के माध्यम से |
| Dia14 काउंटरबोर, गहराई8.6 | ||||||||||||||
| RU178G | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-Dia9 छेद के माध्यम से | 217 | 12-Dia9 छेद के माध्यम से |
| Dia14 काउंटरबोर, गहराई8.6 | Dia14 काउंटरबोर, गहराई8.6 | |||||||||||||
| RU178X | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-M8 धागा छेद के माध्यम से | 217 | 12-Dia9 छेद के माध्यम से |
| Dia14 काउंटरबोर, गहराई8.6 | ||||||||||||||
| RU228G | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-Dia11 छेद के माध्यम से | 270 | 12-Dia11 छेद के माध्यम से |
| Dia17.5 काउंटरबोर, गहराई10.8 | Dia17.5 काउंटरबोर, गहराई10.8 | |||||||||||||
| RU228X | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-M10 छेद के माध्यम से धागा | 270 | 12-Dia11 छेद के माध्यम से |
| Dia17.5 काउंटरबोर, गहराई10.8 | ||||||||||||||
| RU297G | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-Dia14 छेद के माध्यम से | 350 | 16-Dia14 छेद के माध्यम से |
| डाय20 काउंटरबोर, गहराई13 | डाय20 काउंटरबोर, गहराई13 | |||||||||||||
| RU297X | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-M12 छेद के माध्यम से धागा | 350 | 16-Dia14 छेद के माध्यम से |
| डाय20 काउंटरबोर, गहराई13 | ||||||||||||||
| RU445G | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-Dia14 छेद से | 505 | 24-Dia14 छेद से |
| डाय20 काउंटरबोर, गहराई13 | डाय20 काउंटरबोर, गहराई13 | |||||||||||||
| RU445X | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-M12 छेद के माध्यम से धागा | 505 | 24-Dia14 छेद से |
| डाय20 काउंटरबोर, गहराई13 | ||||||||||||||
आवेदन
|
|
|
|
| औद्योगिक स्वचालन | चिकित्सा उपकरण | एयरोस्पेस | सटीक उपकरण |
