उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एचआरजी श्रृंखला खोखले ग्रह एकीकृत मशीन

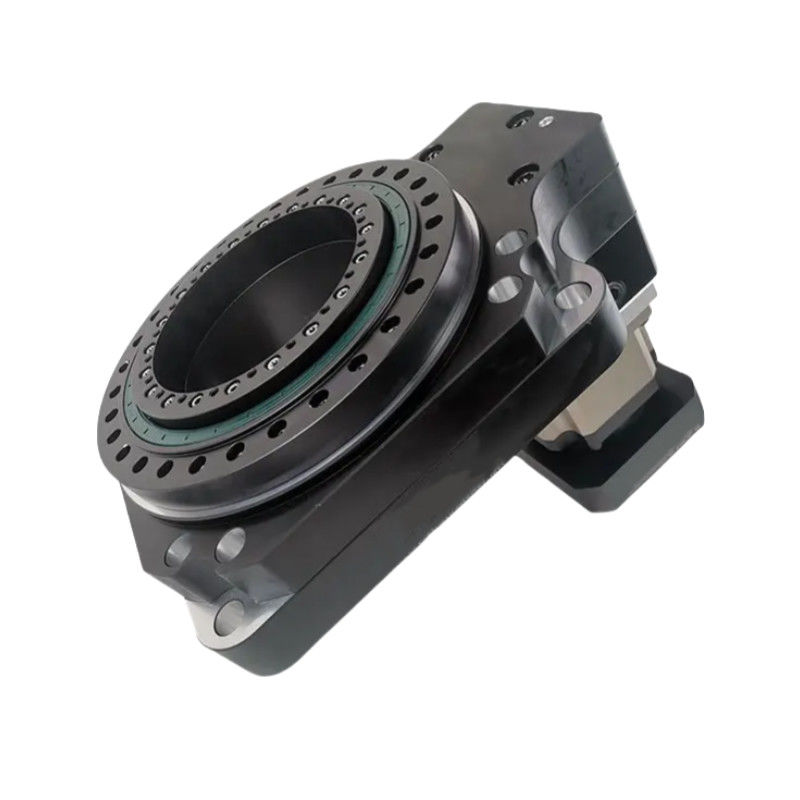

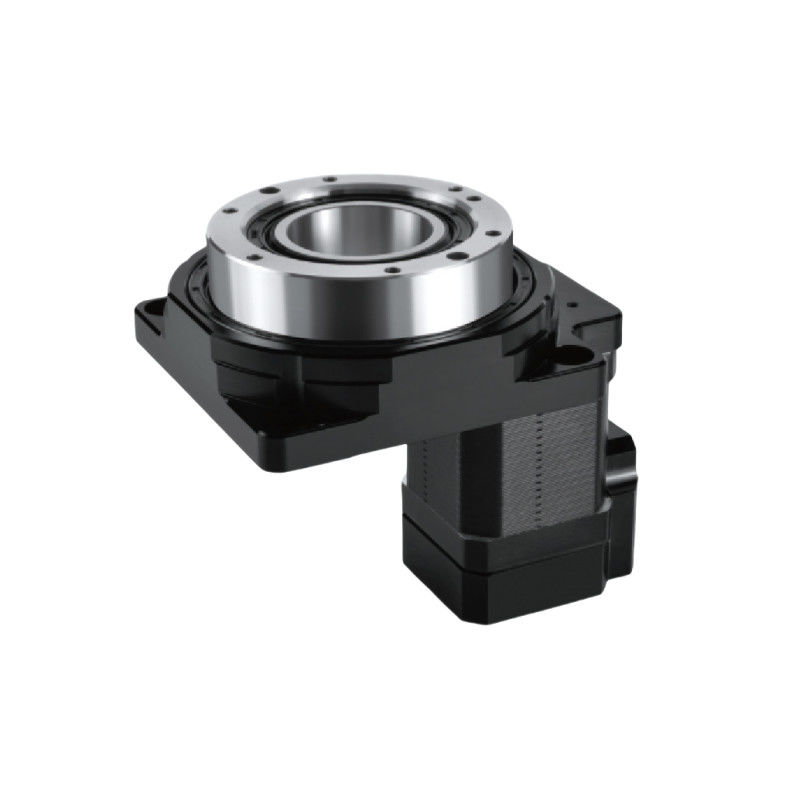

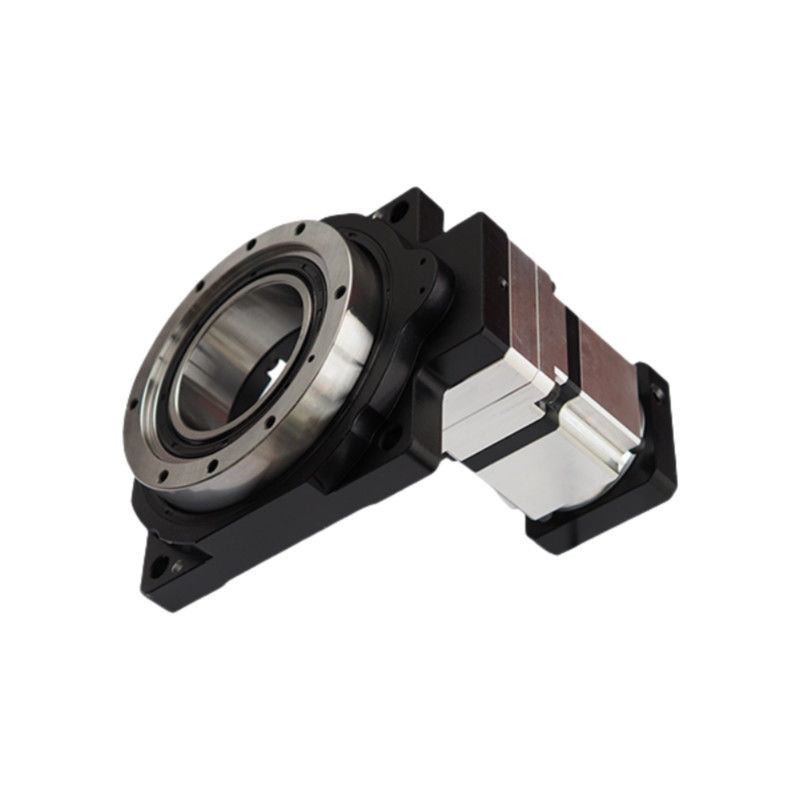

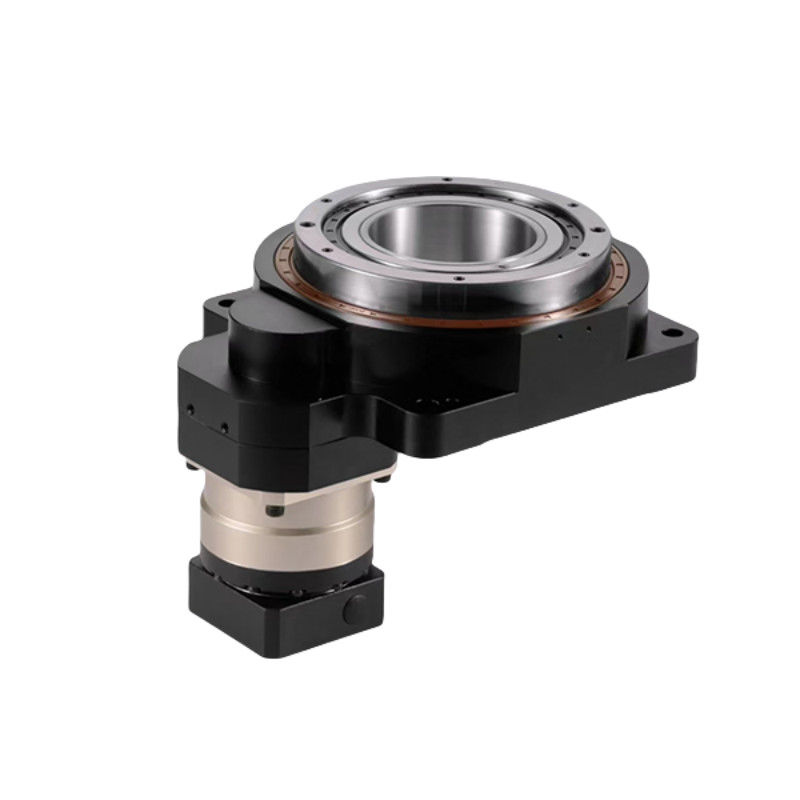

प्लैनेटरी गियरबॉक्स के साथ खोखला रोटरी प्लेटफॉर्म एक यांत्रिक प्रणाली है जो सटीक आंदोलन के लिए एक खोखले घूर्णन संरचना को एक प्लैनेटरी गियरबॉक्स के साथ जोड़ती है।खोखले डिजाइन केबलों या तरल पदार्थों के आसान मार्ग के लिए अनुमति देता है, जबकि ग्रह गियरबॉक्स उच्च टोक़ और कम प्रतिक्रिया प्रदान करता है, चिकनी और सटीक घूर्णन गति को सक्षम बनाता है। इन प्लेटफार्मों को आम तौर पर रोबोटिक्स, सीएनसी मशीनों में उपयोग किया जाता है,और स्वचालित प्रणाली.
प्रमुख घटक
आधार: मजबूत प्लेटफार्म जो पूरी असेंबली को सपोर्ट करता है।
घूर्णी मंच: वह भाग जो काम करने वाले टुकड़े को पकड़ता है और ऊर्ध्वाधर या क्षैतिज अक्ष के चारों ओर घूम सकता है।
ड्राइव तंत्र: इसमें मोटर्स (सर्वो या स्टेपर), गियर और बेल्ट शामिल हैं जो रोटेशन और पोजिशनिंग प्रदान करते हैं।
सूचकांक प्रणाली: यह सटीक स्थिति के लिए अनुमति देता है, अक्सर पिन या detents का उपयोग कर टेबल को विशिष्ट कोणों पर स्थान पर लॉक करने के लिए।
नियंत्रण प्रणाली: इलेक्ट्रॉनिक्स जो आंदोलन का प्रबंधन करते हैं, जिसमें नियंत्रक, सेंसर और प्रोग्रामिंग के लिए उपयोगकर्ता इंटरफेस शामिल हैं।
असर: घर्षण को कम करते हुए मेज के चिकनी घूर्णन की अनुमति दें।
घुड़सवार की विशेषताएं: फिक्स्चर या औजारों को संलग्न करने के लिए स्लॉट या छेद, जो कार्य टुकड़े को मजबूती से पकड़ने को सुनिश्चित करते हैं।
विद्युत आपूर्ति: ड्राइव तंत्र और नियंत्रण के लिए आवश्यक शक्ति प्रदान करता है।
उच्च परिशुद्धता:
5 आर्क सेकंड से कम की दोहराई गई स्थिति की सटीकता प्राप्त करता है, जो मांग वाले अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
उच्च कठोरता:
सटीक क्रॉस रोलर बीयरिंगों द्वारा समर्थित, मंच पारंपरिक बीयरिंगों की दस गुना से अधिक कठोरता प्रदान करते हुए महत्वपूर्ण रेडियल, अक्षीय और पलटने वाले बलों का सामना कर सकता है।
लचीली मोटर संगतता:

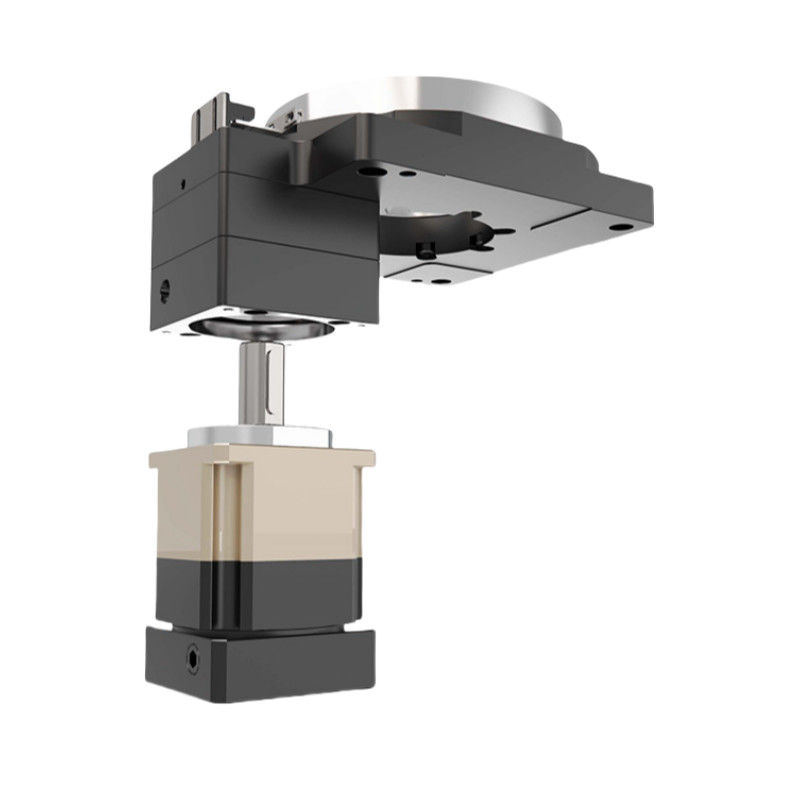

विभिन्न ब्रांडों और प्रकारों के मोटर्स को समायोजित करने के लिए आसानी से कॉन्फ़िगर करने योग्य, जिसमें सर्वो और स्टेपर मोटर्स शामिल हैं, अनुकूलन योग्य फ्लैंग्स और इनपुट शाफ्ट के माध्यम से।
 |
मॉडल | मॉडल | मॉडल | अनुपात |
| खोखली घूर्णी मेज | प्लैनेटरी रिड्यूसर | |||
|
HRG200A |
HRG200 | HA090 |
3, 5, 7, 10 |
प्रदर्शन पैरामीटर
| HRG200A | ||||||||
| आउटपुट प्लेटफ़ॉर्म समर्थन | क्रॉस रोलर असर | अनुमेय आउटपुट गति | 200 आरपीएम | घुमावदार जड़ता | 27619x10-6 किलोग्राम.m2 | |||
| शिफ्ट मोशन | 360° ((कोई भी कोण पर घूर्णन) | पुनरावर्ती स्थिति सटीकता | ±15 आर्क सेकंड | स्थिति की सटीकता | ≤30 आर्क सेकंड | |||
| मिलान इंजन ((आकार) | 750-1KW सर्वोमोटर Φ14-Φ50-Φ70-M4 |
अनुमेय अक्षीय भार | 4000N | स्नेहन | सिंथेटिक वसा | |||
| कमी अनुपात | 30 | 50 | 70 | 100 | अनुमेय रेडियल भार | 2500 एन | परिचालन तापमान | -10°C~90°C |
| नामित आउटपुट टॉर्क | 112 एनएम | आउटपुट प्लेटफ़ॉर्म का समानांतर | 0.02 मिमी | सेवा जीवन | 20000h | |||
| अधिकतम त्वरण टोक़ | 201.6 एनएम | आउटपुट प्लेटफ़ॉर्म सतह का प्रवाह | 0.01 मिमी | उत्पादन का स्तर | IP65 | |||
| आपातकालीन रोक टोक़ | 336 एनएम | आउटपुट प्लेटफ़ॉर्म के बाहर का प्रवाह | 0.01 मिमी | शोर का स्तर | ≤ 65dB | |||
विस्तृत चित्र
|
|
|
|
चित्र
खोखले रोटरी प्लेटफार्म के अनुप्रयोग
रोबोटिक्स
असेंबली कार्यों और सामग्री हैंडलिंग में सटीक स्थिति और आंदोलन के लिए रोबोटिक बाहों और मैनिपुलेटर में उपयोग किया जाता है।
स्वचालन प्रणाली
क्रमबद्ध, पैकेजिंग और पैलेटिंग जैसे कार्यों के लिए स्वचालित उत्पादन लाइनों में एकीकृत, जहां सटीक घूर्णन आंदोलन आवश्यक है।
सीएनसी मशीनिंग
फ्रिलिंग, ड्रिलिंग और टर्निंग ऑपरेशन के दौरान वर्कपीस के सटीक रोटेशन के लिए सीएनसी मशीनों में उपयोग किया जाता है।
चिकित्सा उपकरण
सटीक स्थिति और आंदोलन के लिए चिकित्सा उपकरणों जैसे इमेजिंग सिस्टम, सर्जिकल रोबोट और प्रयोगशाला स्वचालन में उपयोग किया जाता है।
एयरोस्पेस और रक्षा
सटीक अभिविन्यास और स्थिरता के लिए उड़ान सिम्युलेटर, रडार प्रणाली और यूएवी में लागू किया जाता है।
दूरसंचार
इष्टतम संकेत संचरण के लिए सटीक संरेखण सुनिश्चित करने के लिए एंटीना पोजिशनिंग सिस्टम में प्रयोग किया जाता है।
