उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एचआरजी श्रृंखला खोखले ग्रह एकीकृत मशीन

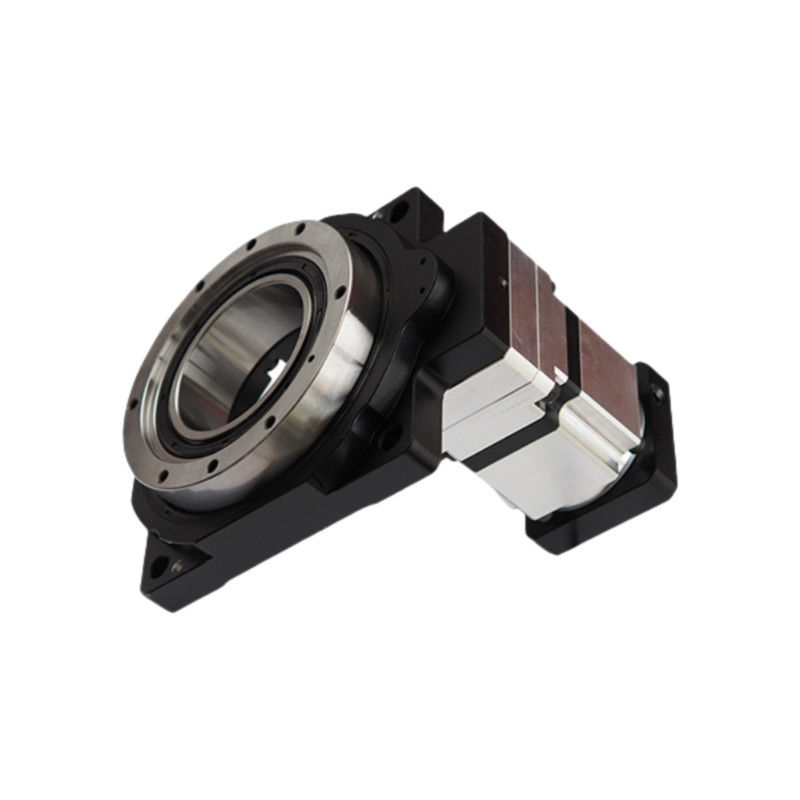

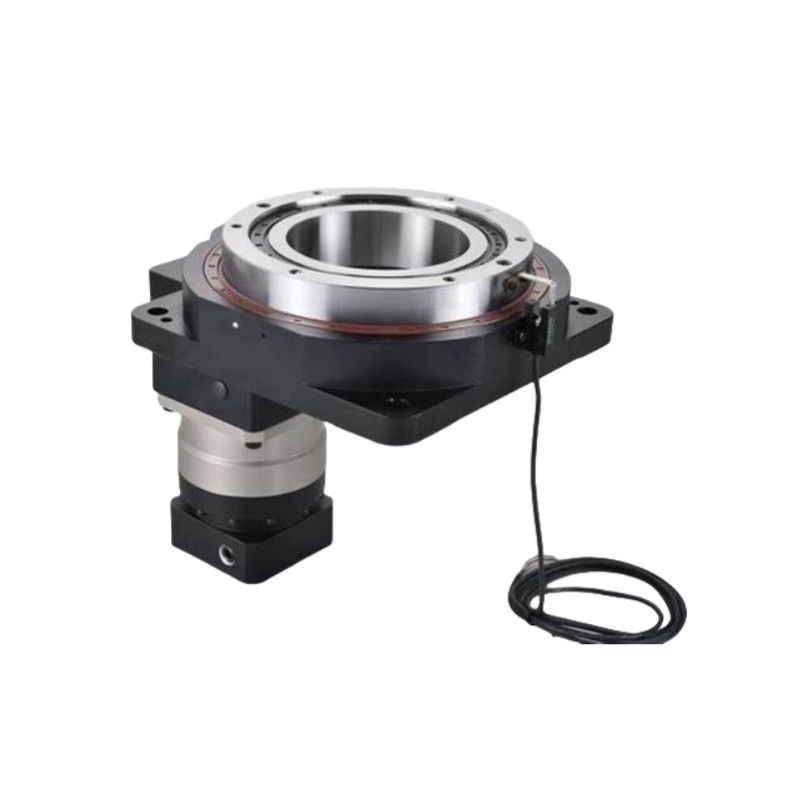

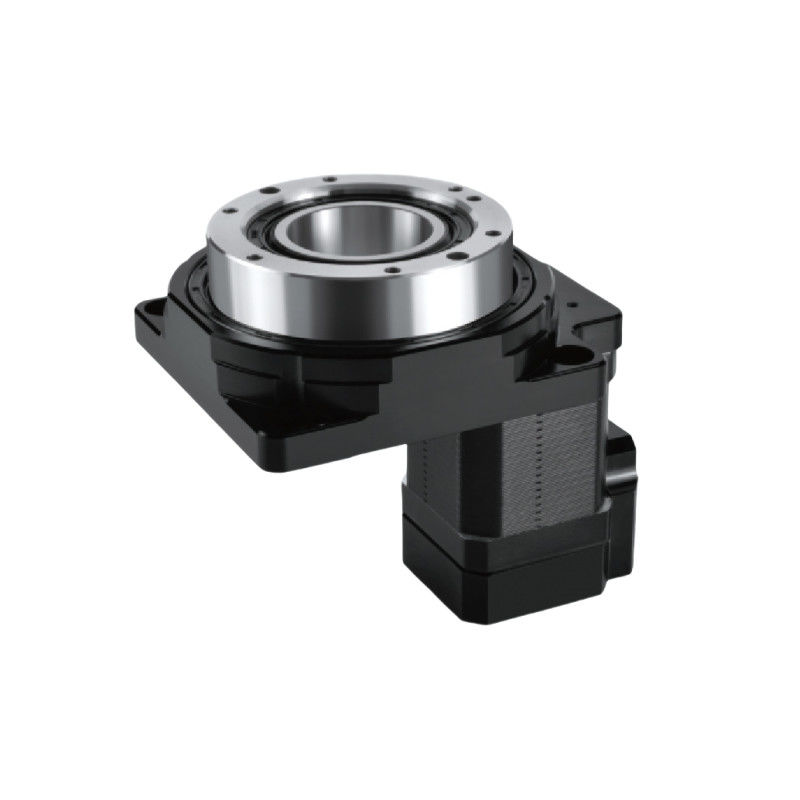

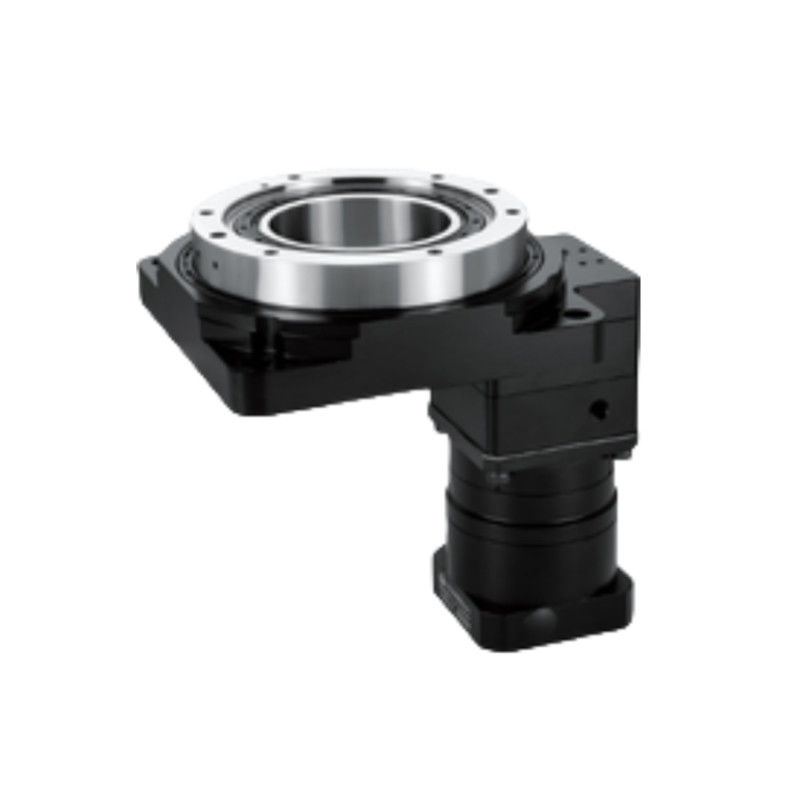

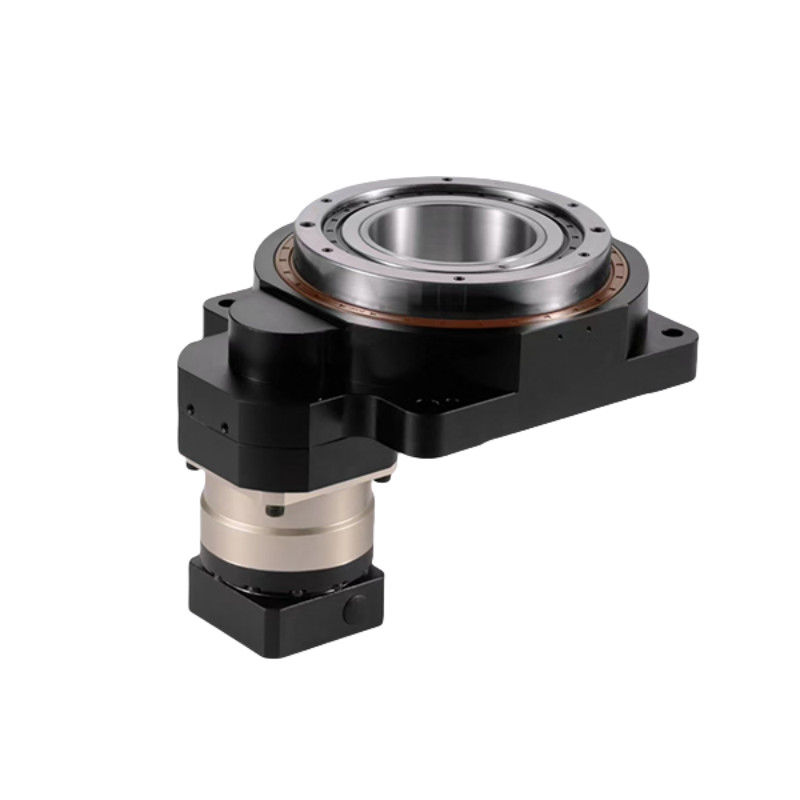

खोखली ग्रह एकीकृत घूर्णी तालिका विभिन्न अनुप्रयोगों में विशेष रूप से रोबोटिक्स, स्वचालन और सटीक मशीनिंग में उपयोग किए जाने वाले उपकरण का एक विशेष टुकड़ा है।इसमें आमतौर पर एक खोखली संरचना होती है जो केबलों के मार्ग के लिए अनुमति देती है, तरल पदार्थ, या अन्य सामग्री के माध्यम से केंद्र, जो कार्यक्षेत्र को व्यवस्थित और उलझन से मुक्त रखने में मदद करता है।
उच्च परिशुद्धता
5 आर्क सेकंड से कम की दोहराई गई स्थिति की सटीकता प्राप्त करता है, जो मांग वाले अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
उच्च कठोरता
सटीक क्रॉस रोलर बीयरिंगों द्वारा समर्थित, मंच पारंपरिक बीयरिंगों की दस गुना से अधिक कठोरता प्रदान करते हुए महत्वपूर्ण रेडियल, अक्षीय और पलटने वाले बलों का सामना कर सकता है।
लचीली मोटर संगतता
विभिन्न ब्रांडों और प्रकारों के मोटर्स को समायोजित करने के लिए आसानी से कॉन्फ़िगर करने योग्य, जिसमें सर्वो और स्टेपर मोटर्स शामिल हैं, अनुकूलन योग्य फ्लैंग्स और इनपुट शाफ्ट के माध्यम से।
प्लैनेटरी गियर सिस्टम
यह सुचारू, सटीक आंदोलन और उच्च टोक़ आउटपुट की अनुमति देता है जबकि कम से कम प्रतिक्रिया को कम करता है।
खोखला डिजाइन
खोखला केंद्र वायरिंग या पाइपिंग के लिए आसान पहुंच की सुविधा प्रदान कर सकता है, जिससे यह उन अनुप्रयोगों के लिए आदर्श हो जाता है जिन्हें बिना किसी रुकावट के निरंतर घूर्णन की आवश्यकता होती है।
 |
मॉडल | मॉडल | मॉडल | अनुपात |
| खोखली घूर्णी मेज | प्लैनेटरी रिड्यूसर | |||
|
HRG130A |
HRG130 | HA060 |
5,7 10 |
प्रदर्शन पैरामीटर
| HRG130A | ||||||||
| आउटपुट प्लेटफ़ॉर्म समर्थन | क्रॉस रोलर असर | अनुमेय आउटपुट गति | 200 आरपीएम | घुमावदार जड़ता | 2772x10-6 किलोग्राम.m2 | |||
| शिफ्ट मोशन | 360° ((कोई भी कोण पर घूर्णन) | पुनरावर्ती स्थिति सटीकता | ±15 आर्क सेकंड | स्थिति की सटीकता | ≤30 आर्क सेकंड | |||
| मिलान इंजन ((आकार) | 200-400W सर्वोमोटर Φ14-Φ50-Φ70-M4 |
अनुमेय अक्षीय भार | 2000N | स्नेहन | सिंथेटिक वसा | |||
| कमी अनुपात | 30 | 50 | 70 | 100 | अनुमेय रेडियल भार | 1200N | परिचालन तापमान | -10°C~90°C |
| नामित आउटपुट टॉर्क | 43 एनएम | 34 एनएम | आउटपुट प्लेटफ़ॉर्म का समानांतर | 0.02 मिमी | सेवा जीवन | 20000h | ||
| अधिकतम त्वरण टोक़ | 77.4 एनएम | 61.2 एनएम | आउटपुट प्लेटफ़ॉर्म सतह का प्रवाह | 0.01 मिमी | उत्पादन का स्तर | IP65 | ||
| आपातकालीन रोक टोक़ | 129 एनएम | 102 एनएम | आउटपुट प्लेटफ़ॉर्म के बाहर का प्रवाह | 0.01 मिमी | शोर का स्तर | ≤ 65dB | ||
विस्तृत चित्र
|
|
|
|
चित्र
खोखले रोटरी प्लेटफार्म के अनुप्रयोग
रोबोटिक्स:रोबोटिक बाहों और मोबाइल प्लेटफार्मों में सटीक स्थिति और घूर्णन के लिए।
सीएनसी मशीनिंग:मिलिंग और मशीनिंग केंद्रों में उच्च परिशुद्धता वाले घूर्णन आंदोलनों की सुविधा के लिए।
चिकित्सा उपकरण:सुचारू संचालन के लिए सर्जिकल रोबोट और इमेजिंग उपकरणों में।
स्वचालन प्रणाली:असेंबली लाइनों या स्वचालित विनिर्माण में घटकों को घुमाने के लिए।
एयरोस्पेससैटेलाइट पोजिशनिंग और एंटीना सिस्टम के लिए।
