उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
मॉडल 8, 11, 14, 17
उत्पाद का वर्णन
हार्मोनिक ड्राइव, मैकेनिकल स्पीड-चेंजिंग डिवाइस, जिसका आविष्कार 1950 के दशक में किया गया था, जो घूर्णी मशीन के गियर अनुपात को कम करके टॉर्क बढ़ाता है।यह पारंपरिक गति परिवर्तक से अलग सिद्धांत पर काम करता हैइस उपकरण में एक पतली अंगूठी होती है जो थोड़ा बड़ा कठोर गोल अंगूठी के अंदर रोल करते समय लोचदार रूप से विचलित होती है।
एक बुनियादी हार्मोनिक ड्राइव में तीन तत्व होते हैंः एक परिपत्र स्पाइन, एक फ्लेक्सस्पाइन और एक तरंग जनरेटर। परिपत्र स्पाइन में आंतरिक दांत होते हैं जो फ्लेक्सस्पाइन पर बाहरी दांतों के साथ जाल होते हैं।फ्लेक्सस्पाइन में कम दांत होते हैं और परिणामस्वरूप गोल स्पाइन की तुलना में एक छोटा प्रभावी व्यास होता है. तरंग जनरेटर दीर्घवृत्त के आकार का होता है और दो रोलर्स के साथ एक कड़ी के रूप में कार्य करता है जो फ्लेक्सस्पलाइन के भीतर घूमता है,यह परिपत्र spline के साथ तेजी से diameterally विपरीत बिंदुओं पर जाली करने के लिए कारण. यदि लहर जनरेटर (इनपुट) घड़ी की दिशा में घूमता है जबकि परिपत्र स्प्लाइन तय है,फ्लेक्सस्पाइन (आउटपुट) घुमाया जाएगा या एक बहुत धीमी गति से एक counterclockwise दिशा में परिपत्र स्पाइन के अंदर रोल.
|
|
प्रमुख विशेषताएं
अल्ट्रा-फ्लैट हार्मोनिक गियर रिड्यूसर रोबोट अंत जोड़ों और ग्राहक अंत रिड्यूसर के रूप में उपयोग के लिए अत्यधिक उपयुक्त हैं।
ये नए उच्च टोक़ वाले, शून्य-बैकलैश गियर यूनिट्स में अल्ट्रा-फ्लैट कॉन्फ़िगरेशन है और इसमें उच्च-मॉमेंट कठोरता के साथ एक बड़ा क्रॉस-रोलर असर है।
एलएचडी सीरीज़ के हार्मोनिक ड्राइव की पैरामीटर तालिका
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अनुमत अधिकतम इनपुट रोटेशनल स्पीड ((ग्रिज) | अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) | प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन |
| Nm | Nm | Nm | Nm | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

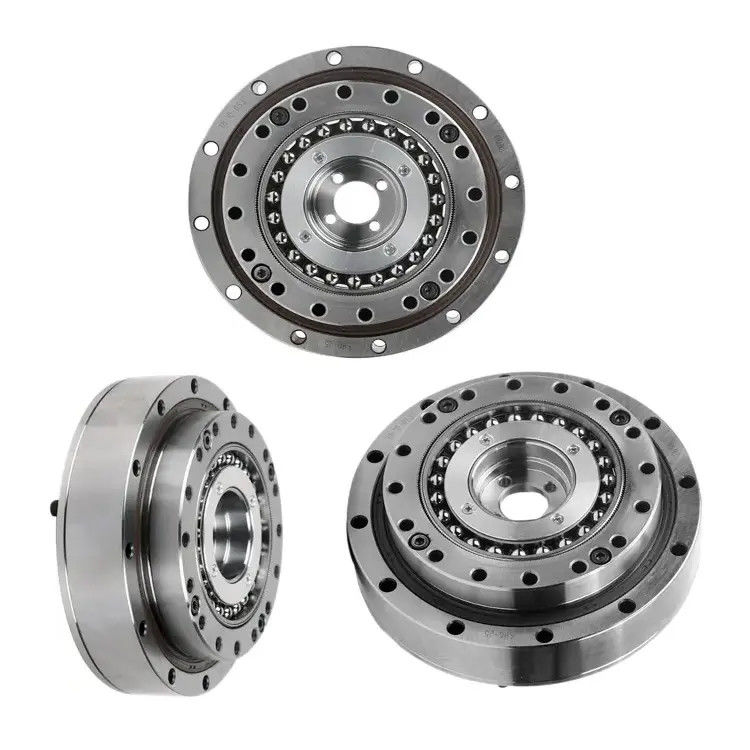

विस्तृत चित्रएलएचडी श्रृंखला के हार्मोनिक ड्राइव के
| एलएचडी-आई सीरीज अल्ट्रा-फ्लैट स्ट्रेन वेव रिड्यूसर के प्रमुख विशेषताएं | |||
| उत्पाद | अल्ट्रा-फ्लैट हार्मोनिक ड्राइव | ||
|
सामग्री
|
स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक | ||
|
कमी अनुपात
|
50, 80, 100 | ||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
3500 र/मिनट | ||
|
अधिकतम इनपुट गति
|
8500 र/मिनट | ||
|
डिजाइन जीवन
|
10000 घंटे | ||
|
मॉडल
|
14, 17, 20, 25, 32 | ||
|
वजन
|
0.34 से 1.9 किलो तक | ||
| वारंटी | 1 वर्ष | ||
आवेदन
|
|
|
|
| औद्योगिक रोबोट | चिकित्सा उपकरण | एयरोस्पेस |
| |
|
|
| ह्यूमनॉइड रोबोट | ऑप्टिकल मशीनें | पैकेजिंग सिस्टम |
हमारा कारखाना
PDF चित्र डाउनलोड करें
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
अक्सर पूछे जाने वाले प्रश्न
1क्या हार्मोनिक ड्राइव को पीछे की ओर चलाया जा सकता है?
हाँ, हार्मोनिक ड्राइव गियर वापस चलाया जा सकता है. वैसे, यह हर विशिष्ट रोबोट चक्र में होता है हर दिन सैकड़ों बार. हर बार जब अक्ष गति में है और तेजी से धीमा कर दिया,गियर आउटपुट पक्ष पर लोड जड़ता गियर वापस चलाता है (एक नियंत्रित तरीके से, मोटर और नियंत्रक द्वारा निर्धारित) ।
2हार्मोनिक ड्राइव क्या करता है?
हार्मोनिक ड्राइव का उपयोग मिलिंग, विनिर्माण और रोबोटिक बाहों का उपयोग करने वाली मशीनों में उपयोग किए जाने वाले गियर में आउटपुट टॉर्क बढ़ाने में किया जाता है।
हाँ, बेशक. हम ग्राहक की विशिष्ट आवश्यकताओं और ड्राइंग के आधार पर एक सामंजस्य ड्राइव अनुकूलित कर सकते हैं.
4आपके उत्पादों का सबसे बड़ा लाभ क्या है?
हम पूर्ण उत्पाद श्रृंखला प्रदान कर सकते हैं, और हमारे सामंजस्य ड्राइव की क्वालिटी स्थिर है। सबसे महत्वपूर्ण चीन में उच्चतम लागत प्रभावी है।
5एक सामंजस्य ड्राइव के मुख्य घटक क्या हैं?
