उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएसएन-20-XX-यूआई

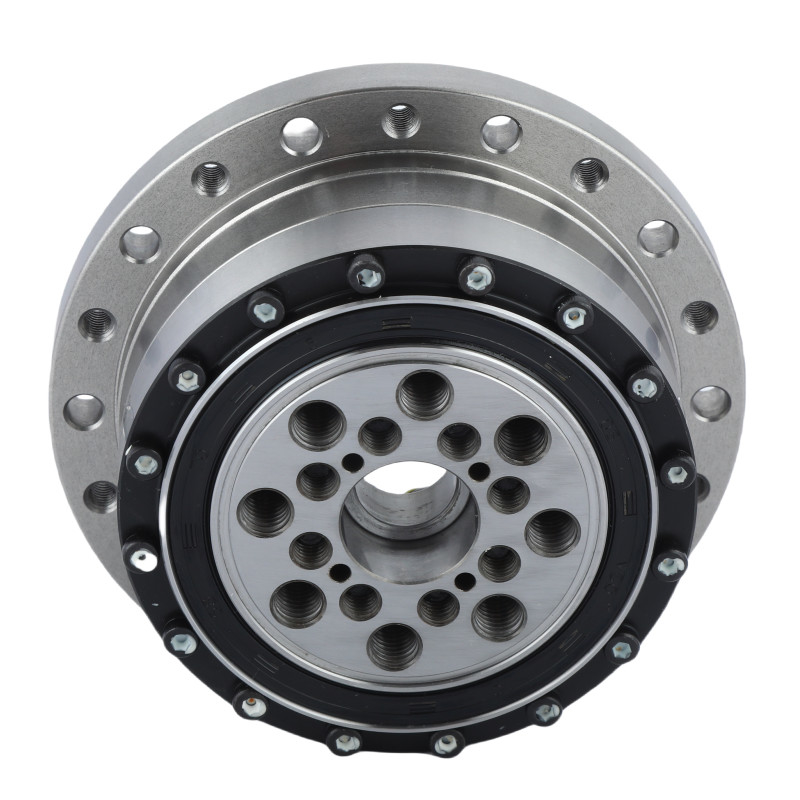

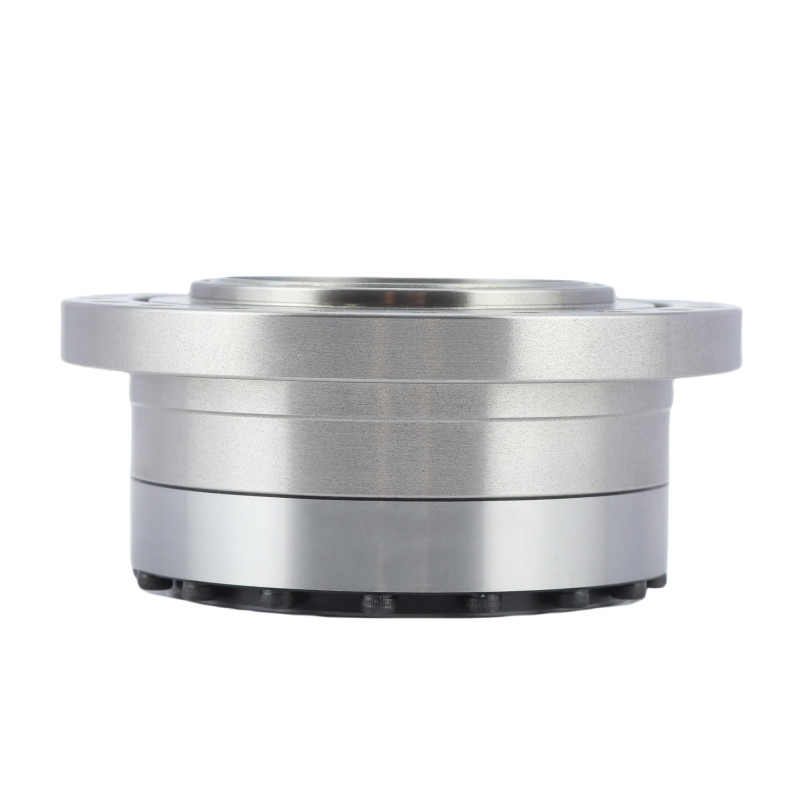

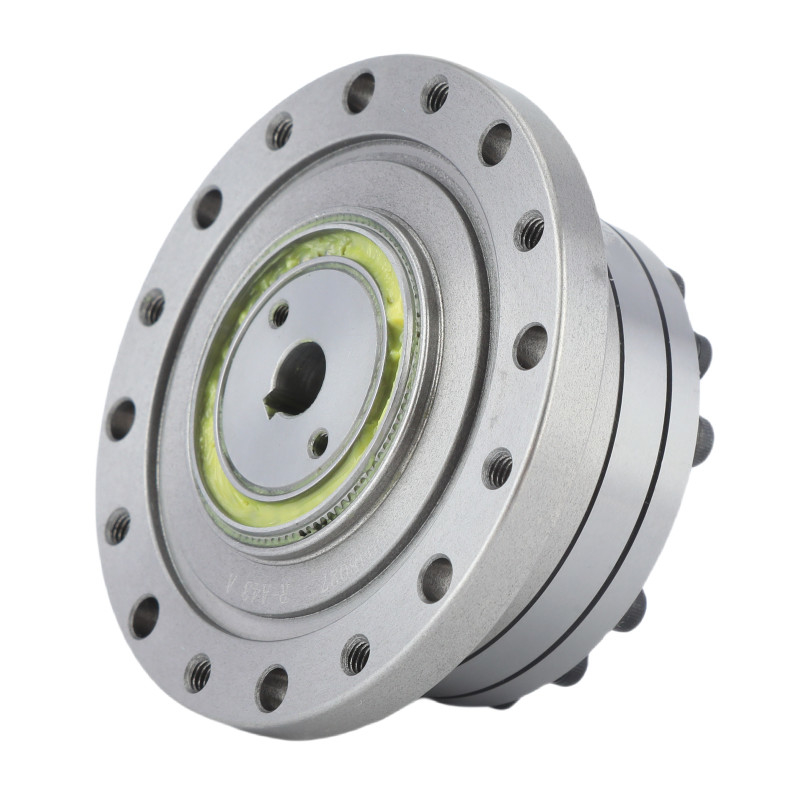

उच्च कमी अनुपात LSN श्रृंखला मॉडल 20 तनाव तरंग Reducer 0.73kg हल्के वजन गियर इकाइयों
प्रमुख विशेषताएं
• 0.73 किलो
• 20 आर्क सेकंड से कम
• औसत इनपुट गतिः 3500 r/min
• 15000 घंटे सेवा जीवन
• कटौती अनुपात: 50:1, 80:1, 100:1, 120:1 और 160:1
स्पाविसर्जनs
LSN-20-XX-U-I श्रृंखला के नामित मापदंडों की तालिका
|
मॉडल
|
कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अधिकतम अनुमेय इनपुट घूर्णन गति | अनुमेय औसत इनपुट घूर्णन गति | प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| वसा | वसा | |||||||||||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | LSN-I:0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| LSN-20-XX-U-I तनाव तरंग कम करने की मुख्य विशेषताएं | |||
| उत्पाद | कम प्रतिक्रिया मॉडल 20 तनाव तरंग कम करनेवाला | ||
|
सामग्री
|
स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक | ||
|
कमी अनुपात
|
50, 80, 100, 120, 160 | ||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
3500 र/मिनट | ||
|
अधिकतम इनपुट गति
|
6500 रु/मिनट | ||
|
डिजाइन जीवन
|
15000 घंटे | ||
|
मॉडल
|
20 | ||
|
वजन
|
0.73 किलो | ||
| वारंटी | 1 वर्ष | ||
| आवेदन | धातु मशीन टूल्स, ह्यूमनॉइड रोबोट, ऊर्जा, एयरोस्पेस | ||
