औद्योगिक रोबोट के लिए उच्च परिशुद्धता हार्मोनिक ड्राइव तनाव तरंग गियर

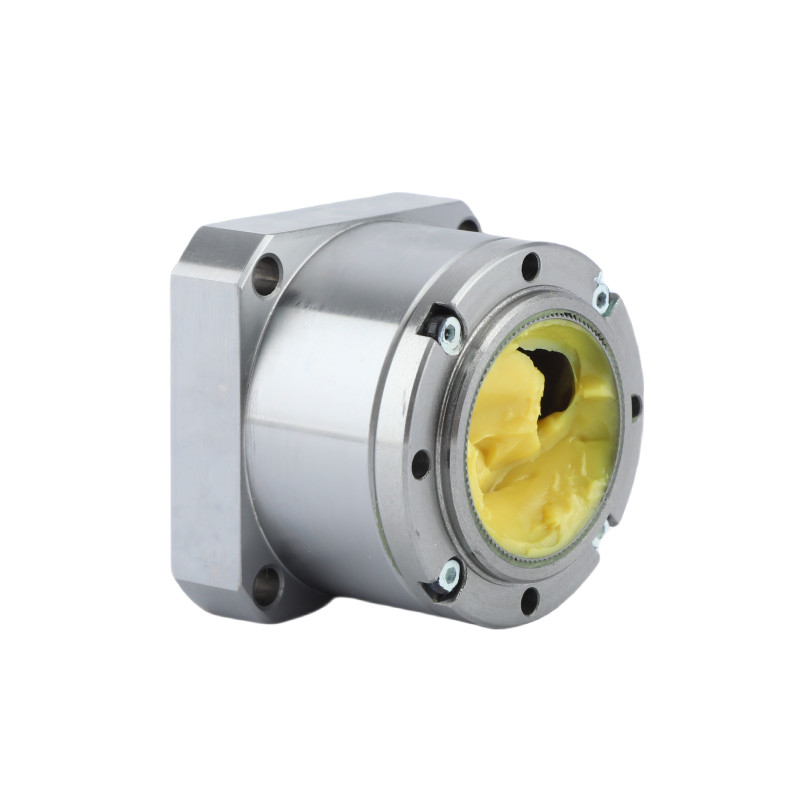

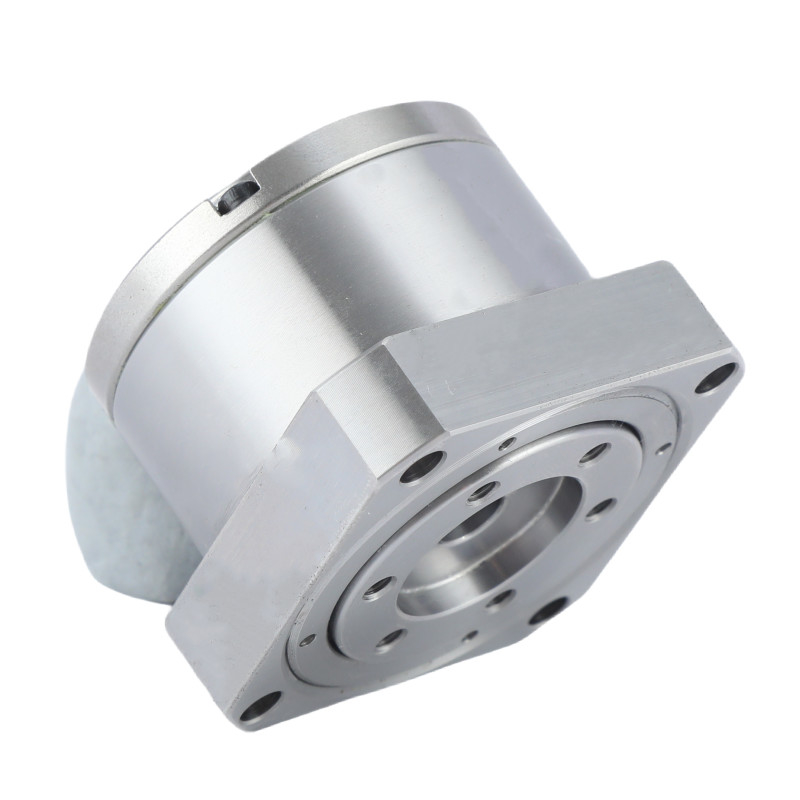

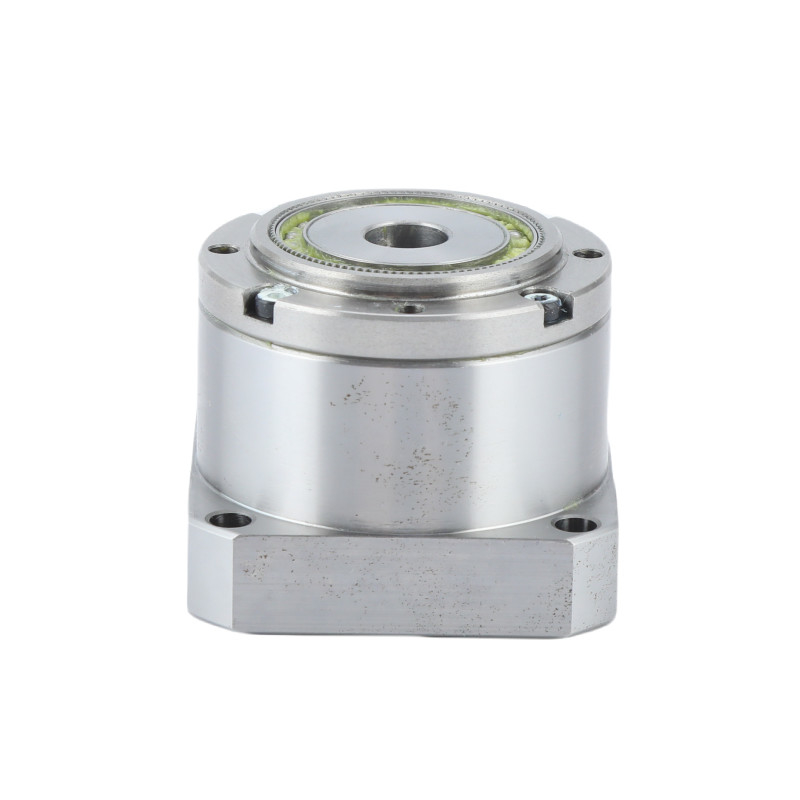

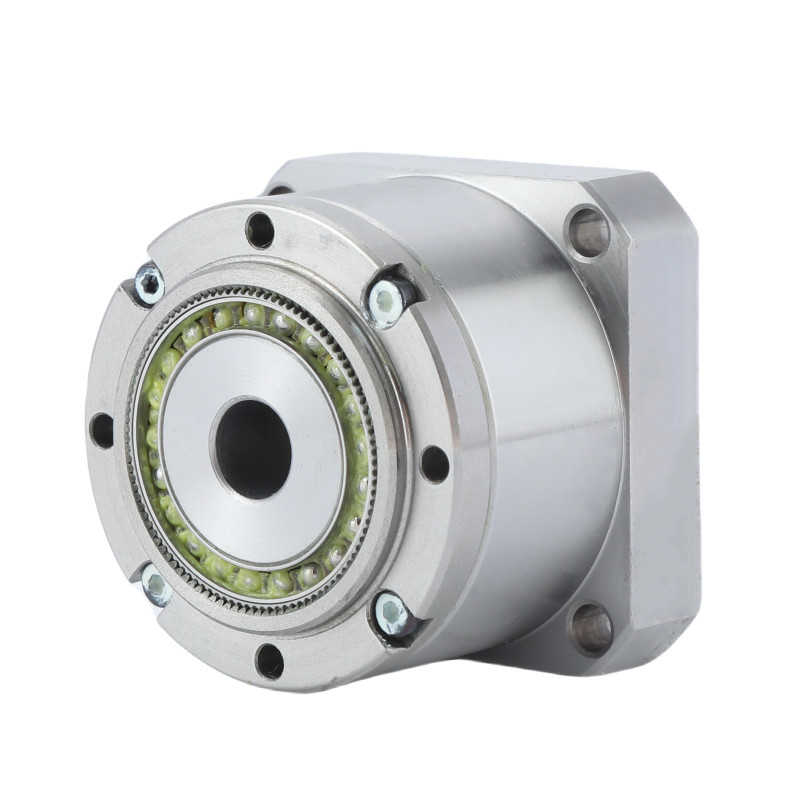

उच्च परिशुद्धता हार्मोनिक ड्राइव तनाव तरंग गियर

उत्पाद का वर्णन

तनाव तरंग गियर (जिसे हार्मोनिक ड्राइव गियर के रूप में भी जाना जाता है) एक प्रकार का मैकेनिकल गियर सिस्टम है जो बाहरी दांतों के साथ एक लचीला स्पाइन का उपयोग करता है,जो एक घुमावदार अण्डाकार प्लग द्वारा बाहरी स्प्लाइन के आंतरिक गियर दांतों के साथ जुड़ने के लिए विकृत है.
स्ट्रेन वेव गियर में पारंपरिक गियर सिस्टम जैसे हेलिकल या प्लैनेटरी गियर के मुकाबले कुछ फायदे हैं, जिनमें शामिल हैंः

• कोई प्रतिक्रिया नहीं
• संकुचितता और हल्के वजन,
• उच्च गियर अनुपात
• एक मानक आवास के भीतर reconfigurable अनुपात
• अच्छा संकल्प और उत्कृष्ट पुनरावृत्ति (रैखिक प्रतिनिधित्व) जड़ता भार को फिर से स्थापित करते समय
• उच्च टोक़ क्षमता
• समाक्षीय इनपुट और आउटपुट शाफ्ट

उच्च गियर कमी अनुपात एक छोटी मात्रा में संभव हैं (30:1 से 320:1 तक का अनुपात उसी स्थान में संभव है जिसमें ग्रह गियर आमतौर पर केवल 10:1 अनुपात का उत्पादन करते हैं) ।
कम टोक़ क्षेत्र में 'विंड-अप' (एक मोड़ वसंत दर) की प्रवृत्ति के नुकसान शामिल हैं।
स्ट्रेन वेव गियरिंग का उपयोग आमतौर पर रोबोटिक्स और एयरोस्पेस में किया जाता है। यह गियर की कमी प्रदान कर सकता है लेकिन रोटेशन गति बढ़ाने के लिए भी इस्तेमाल किया जा सकता है, या अंतर गियरिंग के लिए।

प्रमुख विशेषताएं

• कप के आकार की संरचना, उच्च टोक़ क्षमता, उच्च कठोरता, उच्च कठोरता पूर्ण रोलर क्रॉस बीयरिंग और लंबे जीवनकाल के साथ मानक बैरल संरचना।
• एलएस दांत प्रोफाइल डिजाइन, स्व-विकसित सीएमपी हीट ट्रीटमेंट प्रक्रिया, 1um ट्रैक परिशुद्धता पीसने, उच्च कठोरता, परिशुद्धता और टोक़ प्रदान करता है।
• कॉम्पैक्ट और संक्षिप्त डिजाइन शून्य प्रतिक्रिया के साथ, सुविधाजनक स्थापना के लिए सीधे मोटर कनेक्शन।
• इनपुट और आउटपुट समाक्षीय।
• उत्कृष्ट स्थिति सटीकता और दोहराने की क्षमता।

नामित मापदंडों लघु सामंजस्य ड्राइव की तालिका



मुख्य विशेषताएंएलएस और एलएच श्रृंखला लघु तनाव तरंग कम करनेवाला
उत्पाद	मिनी तनाव तरंग Reducer हार्मोनिक ड्राइव
सामग्री	स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक
कमी अनुपात	50, 80, 100
प्रतिकूल प्रतिक्रिया	30 आर्क सेक से कम
औसत इनपुट गति	3500 र/मिनट
अधिकतम इनपुट गति	8500 र/मिनट
डिजाइन जीवन	10000 घंटे
मॉडल	8, 11
वजन	00.06 से 0.27 किलोग्राम
वारंटी	1 वर्ष

आवेदन

सीएनसी मशीनें	एयरोस्पेस	औद्योगिक रोबोट



अक्सर पूछे जाने वाले प्रश्न

---

1हार्मोनिक ड्राइव बॉक्स क्या है?

एक हार्मोनिक ड्राइव बॉक्स एक प्रकार का गियर सिस्टम है जो कॉम्पैक्ट आकार में उच्च कमी अनुपात का उत्पादन करता है।यह गति प्रसारित करने और उच्च परिशुद्धता और टोक़ प्राप्त करने के लिए एक लचीला तत्व विकृत की यांत्रिकी का उपयोग करता है.

2हार्मोनिक ड्राइव गियरबॉक्स कैसे काम करता है?

एक हार्मोनिक गियरबॉक्स एक परिपत्र स्प्लाइन, फ्लेक्सस्प्लाइन और एक तरंग जनरेटर का उपयोग करके काम करता है। तरंग जनरेटर फ्लेक्सस्प्लाइन को एक अण्डाकार आकार में विकृत करता है,जो फिर दो बिंदुओं पर परिपत्र spline के दांतों के साथ संलग्न करता है, संलग्न तत्वों के बीच दांतों की संख्या में अंतर के माध्यम से एक उच्च कमी अनुपात प्रदान करता है।

3क्या हार्मोनिक ड्राइव को पीछे की ओर चलाया जा सकता है?

हाँ, हार्मोनिक ड्राइव गियर वापस चलाया जा सकता है. वैसे, यह हर विशिष्ट रोबोट चक्र में होता है हर दिन सैकड़ों बार. हर बार जब अक्ष गति में है और तेजी से धीमा कर दिया,गियर आउटपुट पक्ष पर लोड जड़ता गियर वापस चलाता है (एक नियंत्रित तरीके से, मोटर और नियंत्रक द्वारा निर्धारित) ।

4हार्मोनिक ड्राइव क्या करता है?

हार्मोनिक ड्राइव का उपयोग मिलिंग, विनिर्माण और रोबोटिक बाहों का उपयोग करने वाली मशीनों में उपयोग किए जाने वाले गियर में आउटपुट टॉर्क बढ़ाने में किया जाता है।

5क्या आप एक सामंजस्य ड्राइव को अनुकूलित करने का समर्थन करते हैं?

हाँ, बेशक. हम ग्राहक की विशिष्ट आवश्यकताओं और ड्राइंग के आधार पर एक सामंजस्य ड्राइव अनुकूलित कर सकते हैं.

6आपके उत्पादों का सबसे बड़ा लाभ क्या है?

हम पूर्ण उत्पाद श्रृंखला प्रदान कर सकते हैं, और हमारे सामंजस्य ड्राइव की क्वालिटी स्थिर है। सबसे महत्वपूर्ण चीन में उच्चतम लागत प्रभावी है।
