उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
मॉडल 8, मॉडल 11
उत्पाद का वर्णन

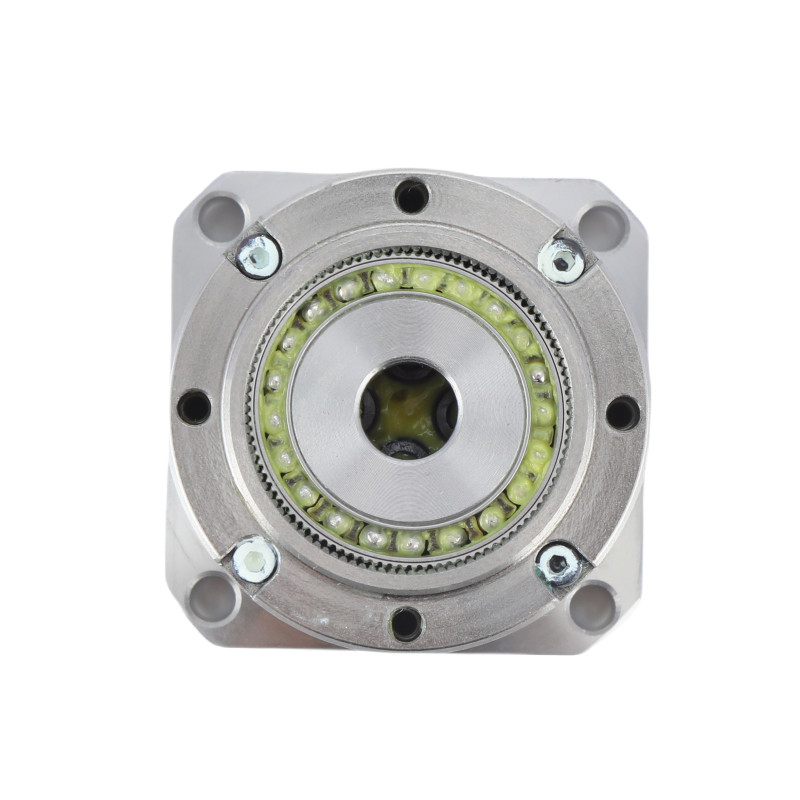

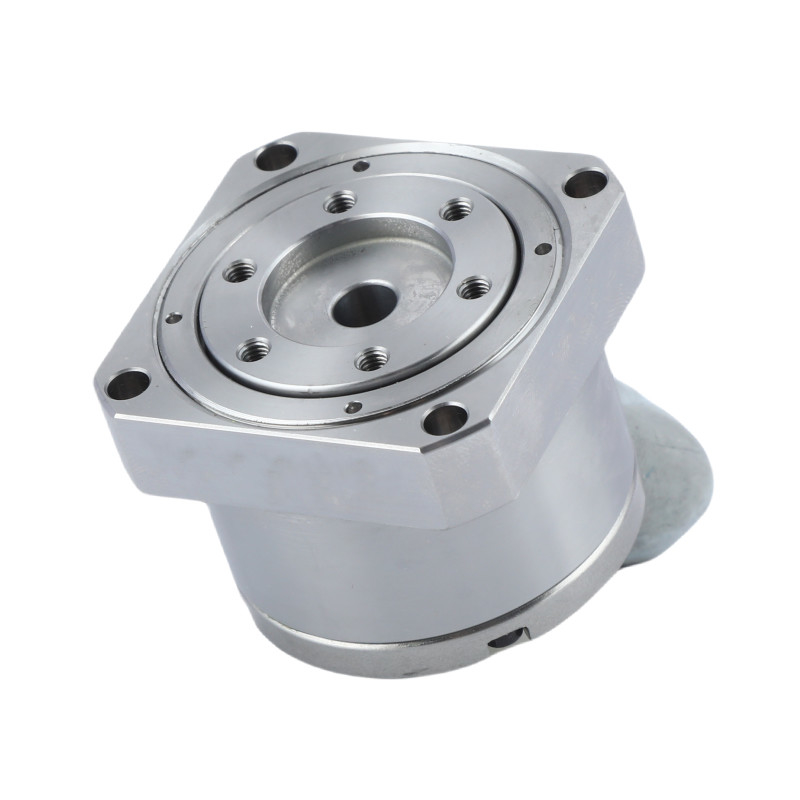

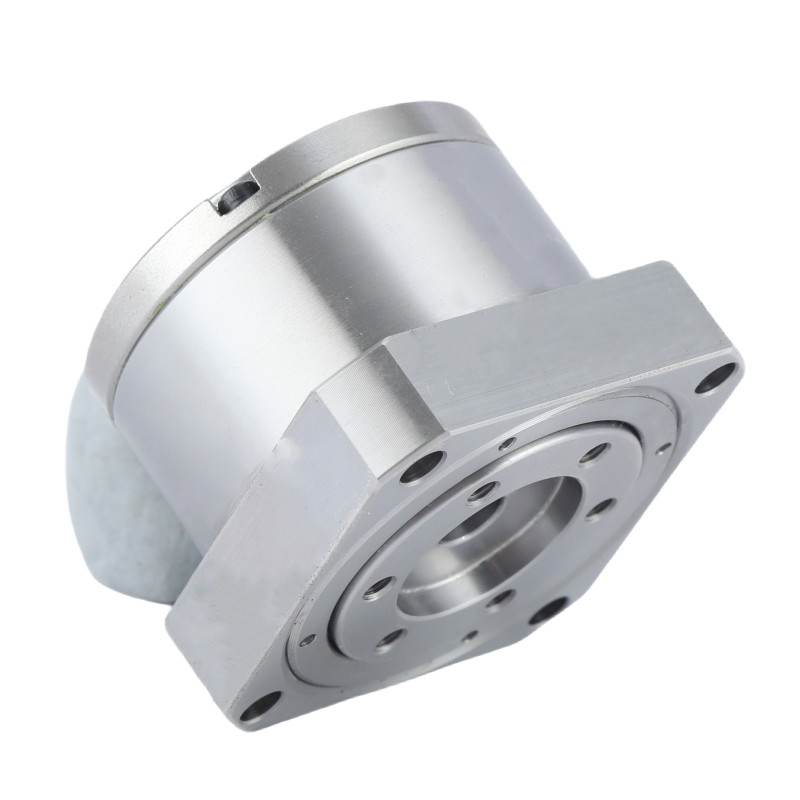

एलएस और एलएच श्रृंखला के मॉडल 8 और मॉडल 11 हार्मोनिक ड्राइव को मिनी-आकार का तनाव तरंग कम करने वाला कहा जाता है।
एलएस और एलएच श्रृंखला लघु तनाव तरंग कम करने वाले एक बहुत ही कॉम्पैक्ट पैकेज में उच्च स्थिति सटीकता प्रदान करते हैं।
ये मिनी तनाव तरंग गियर हार्मोनिक ड्राइव अर्धचालक और रोबोटिक्स अनुप्रयोगों के लिए अच्छी तरह से उपयुक्त हैं, विशेष रूप से छोटे औद्योगिक और सहयोगी रोबोटों के लिए बांह अक्षों के अंत में,औद्योगिक मशीनरी जहां वजन एक महत्वपूर्ण कारक है.
यह कैसे काम करता है
फ्लेक्सस्पलाइन का व्यास थोड़ा छोटा होता है और इसमें सर्कुलर स्प्लाइन की तुलना में दो दांत कम होते हैं।तरंग जनरेटर के दीर्घवृत्तीय आकार के कारण फ्लेक्सस्पलाइन के दांत दीर्घवृत्त की मुख्य धुरी के पार दो विपरीत क्षेत्रों में परिपत्र स्पलाइन को संलग्न करते हैं. लहर जनरेटर के प्रत्येक 180 डिग्री के घुमाव के लिए फ्लेक्सस्पलाइन दांतों को परिपत्र स्पलाइन के सापेक्ष एक दांत द्वारा विपरीत दिशा में आगे बढ़ाया जाता है.वेव जनरेटर के प्रत्येक पूर्ण घुमाव के परिणामस्वरूप Flexspline परिपत्र Spline के सापेक्ष अपनी मूल स्थिति से दो दांतों से विपरीत दिशा में आगे बढ़ता है.
प्रमुख विशेषताएं
लघु सामंजस्य ड्राइव के पैरामीटर तालिका
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| मुख्य विशेषताएंएलएस और एलएच श्रृंखला लघु तनाव तरंग कम करनेवाला | |||
| उत्पाद | मिनी तनाव तरंग Reducer हार्मोनिक ड्राइव | ||
|
सामग्री
|
स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक | ||
|
कमी अनुपात
|
50, 80, 100 | ||
|
प्रतिकूल प्रतिक्रिया
|
30 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
3500 र/मिनट | ||
|
अधिकतम इनपुट गति
|
8500 र/मिनट | ||
|
डिजाइन जीवन
|
10000 घंटे | ||
|
मॉडल
|
8, 11 | ||
|
वजन
|
00.06 से 0.27 किलोग्राम | ||
| वारंटी | 1 वर्ष | ||
आवेदन
|
|
| औद्योगिक रोबोट | एयरोस्पेस |
|
|
| पैकेजिंग सिस्टम | सीएनसी मशीनें |
अक्सर पूछे जाने वाले प्रश्न
1हार्मोनिक ड्राइव बॉक्स क्या है?
एक हार्मोनिक ड्राइव बॉक्स एक प्रकार का गियर सिस्टम है जो कॉम्पैक्ट आकार में उच्च कमी अनुपात का उत्पादन करता है।यह गति प्रसारित करने और उच्च परिशुद्धता और टोक़ प्राप्त करने के लिए एक लचीला तत्व विकृत की यांत्रिकी का उपयोग करता है.
2हार्मोनिक गियरबॉक्स कैसे काम करता है?
एक हार्मोनिक गियरबॉक्स एक परिपत्र स्प्लाइन, फ्लेक्सस्प्लाइन और एक तरंग जनरेटर का उपयोग करके काम करता है। तरंग जनरेटर फ्लेक्सस्प्लाइन को एक अण्डाकार आकार में विकृत करता है,जो फिर दो बिंदुओं पर परिपत्र spline के दांतों के साथ संलग्न करता है, संलग्न तत्वों के बीच दांतों की संख्या में अंतर के माध्यम से एक उच्च कमी अनुपात प्रदान करता है।
3क्या हार्मोनिक ड्राइव को पीछे की ओर चलाया जा सकता है?
हाँ, हार्मोनिक ड्राइव गियर वापस चलाया जा सकता है. वैसे, यह हर विशिष्ट रोबोट चक्र में होता है हर दिन सैकड़ों बार. हर बार जब अक्ष गति में है और तेजी से धीमा कर दिया,गियर आउटपुट पक्ष पर लोड जड़ता गियर वापस चलाता है (एक नियंत्रित तरीके से, मोटर और नियंत्रक द्वारा निर्धारित) ।
4हार्मोनिक ड्राइव क्या करता है?
हार्मोनिक ड्राइव का उपयोग मिलिंग, विनिर्माण और रोबोटिक बाहों का उपयोग करने वाली मशीनों में उपयोग किए जाने वाले गियर में आउटपुट टॉर्क बढ़ाने में किया जाता है।
हाँ, बेशक. हम ग्राहक की विशिष्ट आवश्यकताओं और ड्राइंग के आधार पर एक सामंजस्य ड्राइव अनुकूलित कर सकते हैं.
6आपके उत्पादों का सबसे बड़ा लाभ क्या है?
हम पूर्ण उत्पाद श्रृंखला प्रदान कर सकते हैं, और हमारे सामंजस्य ड्राइव की क्वालिटी स्थिर है। सबसे महत्वपूर्ण चीन में उच्चतम लागत प्रभावी है।
