शून्य प्रतिक्रिया कॉम्पैक्ट डिजाइन हार्मोनिक ड्राइव

उत्पाद का वर्णन

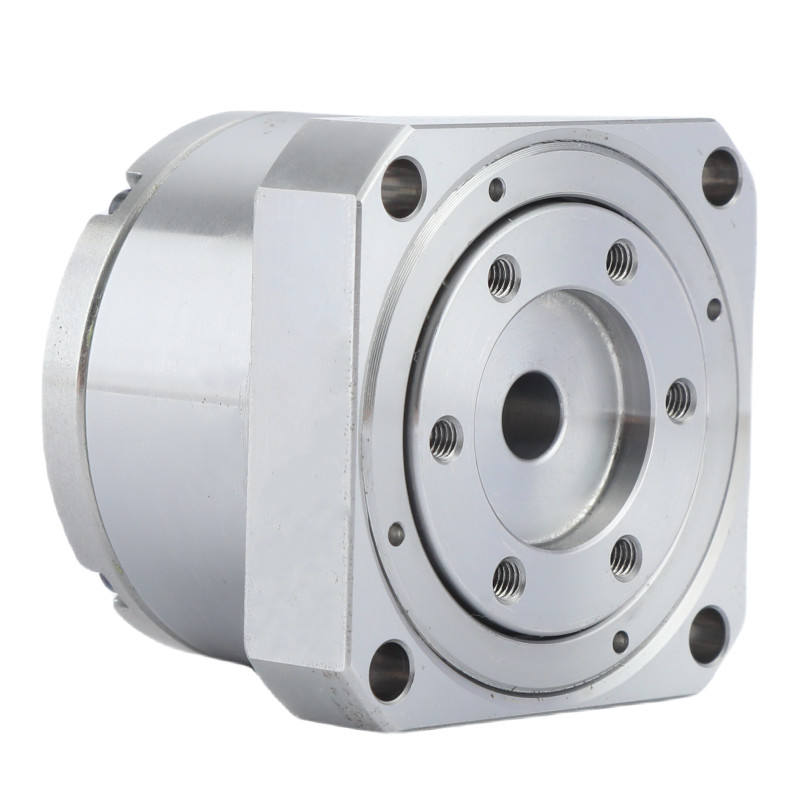

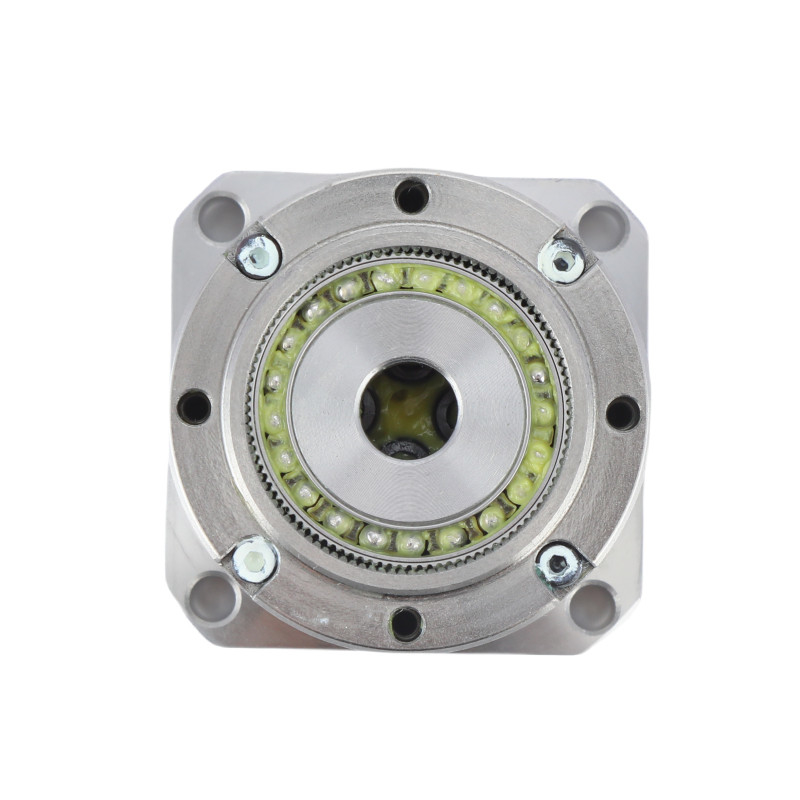

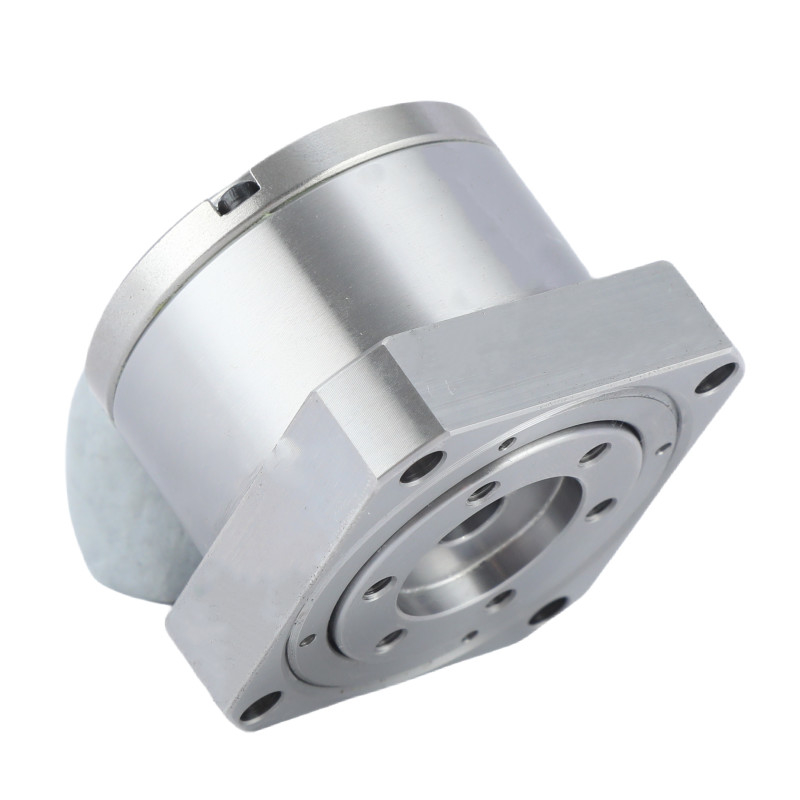

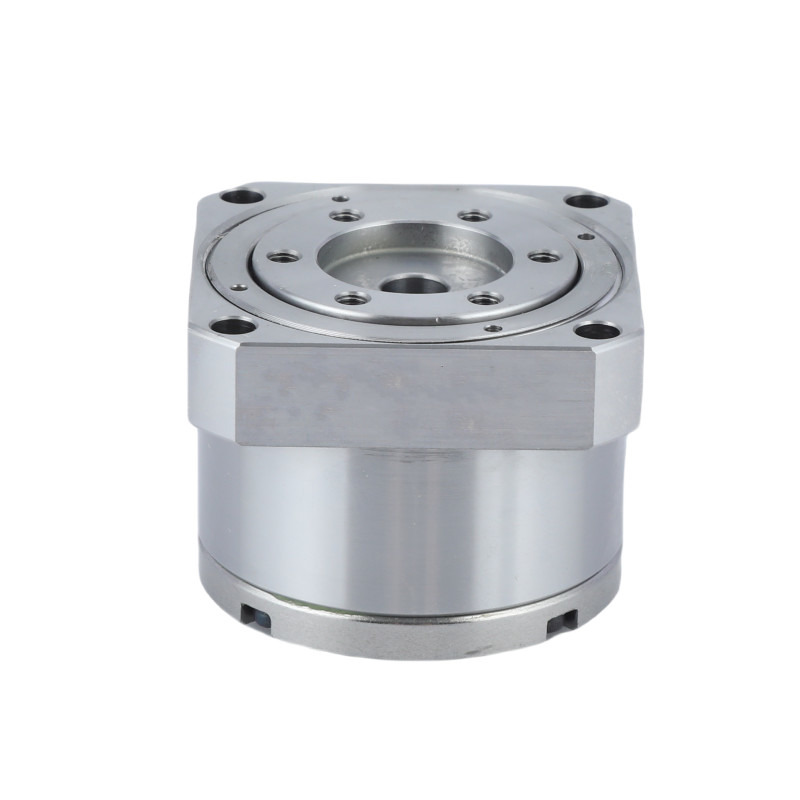

एलएस और एलएच श्रृंखला के मॉडल 8 और मॉडल 11 हार्मोनिक ड्राइव को मिनी-आकार का तनाव तरंग कम करने वाला कहा जाता है।

एलएस और एलएच श्रृंखला लघु तनाव तरंग कम करने वाले एक बहुत ही कॉम्पैक्ट पैकेज में उच्च स्थिति सटीकता प्रदान करते हैं।

ये मिनी तनाव तरंग गियर हार्मोनिक ड्राइव अर्धचालक और रोबोटिक्स अनुप्रयोगों के लिए अच्छी तरह से उपयुक्त हैं, विशेष रूप से छोटे औद्योगिक और सहयोगी रोबोटों के लिए बांह अक्षों के अंत में,औद्योगिक मशीनरी जहां वजन एक महत्वपूर्ण कारक है.

यह कैसे काम करता है

फ्लेक्सस्पलाइन का व्यास थोड़ा छोटा होता है और इसमें सर्कुलर स्प्लाइन की तुलना में दो दांत कम होते हैं।तरंग जनरेटर के दीर्घवृत्तीय आकार के कारण फ्लेक्सस्पलाइन के दांत दीर्घवृत्त की मुख्य धुरी के पार दो विपरीत क्षेत्रों में परिपत्र स्पलाइन को संलग्न करते हैं. लहर जनरेटर के प्रत्येक 180 डिग्री के घुमाव के लिए फ्लेक्सस्पलाइन दांतों को परिपत्र स्पलाइन के सापेक्ष एक दांत द्वारा विपरीत दिशा में आगे बढ़ाया जाता है.वेव जनरेटर के प्रत्येक पूर्ण घुमाव के परिणामस्वरूप Flexspline परिपत्र Spline के सापेक्ष अपनी मूल स्थिति से दो दांतों से विपरीत दिशा में आगे बढ़ता है.

प्रमुख विशेषताएं

अल्ट्रा-फ्लैट डिज़ाइन लघु श्रृंखला एक अल्ट्रा-फ्लैट हार्मोनिक ड्राइव डिजाइन प्रदान करती है, जो अंतरिक्ष-प्रतिबंधित अनुप्रयोगों के साथ संगतता सुनिश्चित करती है।

हल्का निर्माण हल्के सामग्री के साथ बनाया गया है,लघुश्रृंखला प्रदर्शन को कम किए बिना कुल वजन को कम करती है।

कॉम्पैक्ट आकारछोटे आकार के साथ,लघुसीरीज हार्मोनिक ड्राइव उन अनुप्रयोगों के लिए आदर्श है जहां आकार की बाधाएं चिंता का विषय हैं।

उच्च कठोरता वाले क्रॉस रोलर असरउच्च कठोरता वाले क्रॉस रोलर बीयरिंग का उपयोग करके,लघुश्रृंखला सुचारू और सटीक गति नियंत्रण सुनिश्चित करती है, समग्र प्रदर्शन को बढ़ाती है।

उच्चतम इनपुट विशेषताएंएकीकृत तनाव तरंग कम करनेवाला, एक उच्च प्रदर्शन छोटे मोटर के साथ संयुक्त, प्रदान करता हैलघुएक ही गियर स्थितियों में उच्चतम इनपुट विशेषताओं के साथ श्रृंखला, इष्टतम दक्षता और विश्वसनीयता सुनिश्चित करना।

नामित मापदंडों की तालिका



मुख्य विशेषताएंएलएस और एलएच श्रृंखला लघु तनाव तरंग कम करनेवाला
उत्पाद	मिनी तनाव तरंग Reducer हार्मोनिक ड्राइव
सामग्री	स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक
कमी अनुपात	50, 80, 100
प्रतिकूल प्रतिक्रिया	30 आर्क सेक से कम
औसत इनपुट गति	3500 र/मिनट
अधिकतम इनपुट गति	8500 र/मिनट
डिजाइन जीवन	10000 घंटे
मॉडल	8, 11
वजन	00.06 से 0.27 किलोग्राम
वारंटी	1 वर्ष

आवेदन

ह्यूमनॉइड रोबोट	सीएनसी मशीनें	विनिर्माण प्रणाली

अक्सर पूछे जाने वाले प्रश्न

---

1क्या हार्मोनिक ड्राइव को पीछे की ओर चलाया जा सकता है?

हाँ, हार्मोनिक ड्राइव गियर वापस चलाया जा सकता है. वैसे, यह हर विशिष्ट रोबोट चक्र में होता है हर दिन सैकड़ों बार. हर बार जब अक्ष गति में है और तेजी से धीमा कर दिया,गियर आउटपुट पक्ष पर लोड जड़ता गियर वापस चलाता है (एक नियंत्रित तरीके से, मोटर और नियंत्रक द्वारा निर्धारित) ।

2हार्मोनिक ड्राइव क्या करता है?

हार्मोनिक ड्राइव का उपयोग मिलिंग, विनिर्माण और रोबोटिक बाहों का उपयोग करने वाली मशीनों में उपयोग किए जाने वाले गियर में आउटपुट टॉर्क बढ़ाने में किया जाता है।

3क्या आप एक सामंजस्य ड्राइव को अनुकूलित करने का समर्थन करते हैं?

हाँ, बेशक. हम ग्राहक की विशिष्ट आवश्यकताओं और ड्राइंग के आधार पर एक सामंजस्य ड्राइव अनुकूलित कर सकते हैं.

4आपके उत्पादों का सबसे बड़ा लाभ क्या है?

हम पूर्ण उत्पाद श्रृंखला प्रदान कर सकते हैं, और हमारे सामंजस्य ड्राइव की क्वालिटी स्थिर है। सबसे महत्वपूर्ण चीन में उच्चतम लागत प्रभावी है।
