उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएसएन-32-XX-यू-II

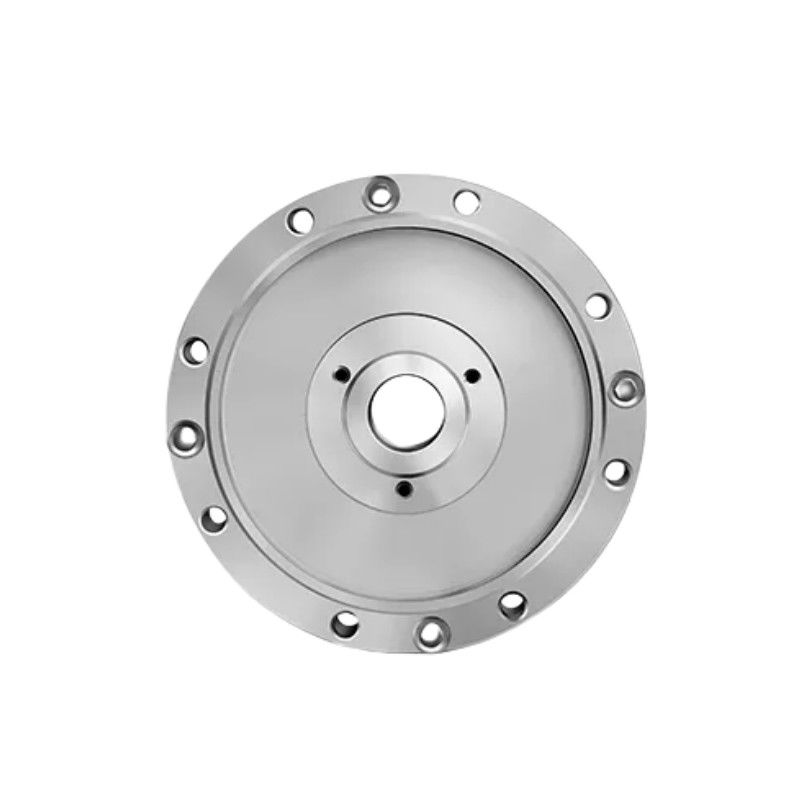

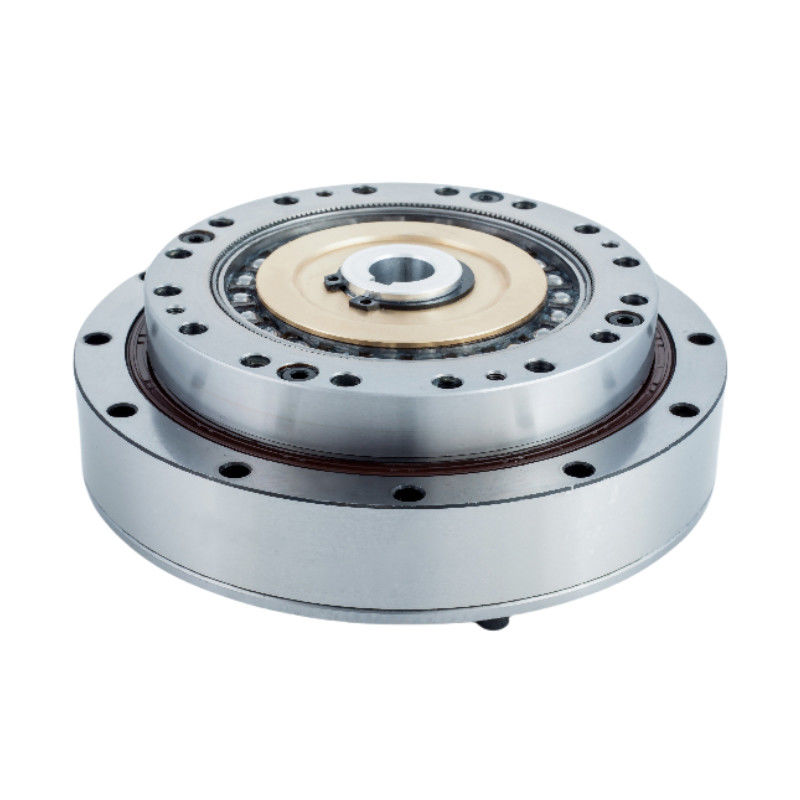

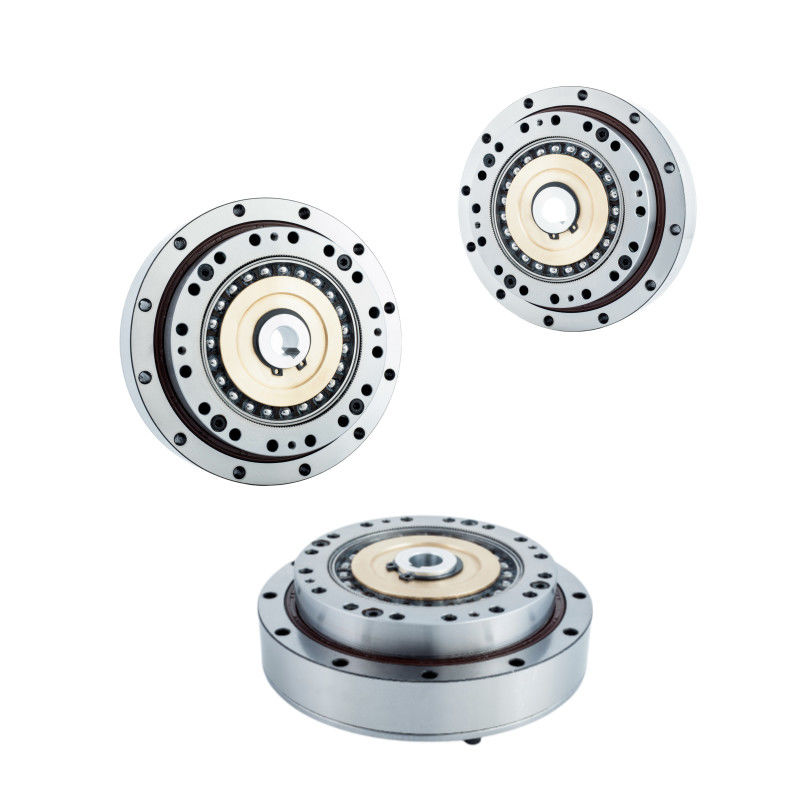

एलएसएन श्रृंखला हार्मोनिक रिड्यूसर उन अनुप्रयोगों के लिए आदर्श है जहां वजन एक महत्वपूर्ण कारक है, लेकिन उच्च टोक़ और शून्य बैकलैश की आवश्यकता होती है।LSN - 32 - XX - U - II एक उच्च टोक़ आवास घटक गियर सेट एक परिशुद्धता क्रॉस रोलर आउटपुट असर और निकला हुआ किनारा के साथ संयुक्त हैयह एक बहुत ही कॉम्पैक्ट, मजबूत और उपयोग में आसान गियरहेड समाधान है। यह 50:1 से 120 के अनुपात के साथ 5 आकारों में उपलब्ध हैः1.
यह कैसे काम करता है
फ्लेक्सस्पलाइन का व्यास थोड़ा छोटा होता है और इसमें सर्कुलर स्प्लाइन की तुलना में दो दांत कम होते हैं।तरंग जनरेटर के दीर्घवृत्तीय आकार के कारण फ्लेक्सस्पलाइन के दांत दीर्घवृत्त की मुख्य धुरी के पार दो विपरीत क्षेत्रों में परिपत्र स्पलाइन को संलग्न करते हैं. लहर जनरेटर के प्रत्येक 180 डिग्री के घुमाव के लिए फ्लेक्सस्पलाइन दांतों को परिपत्र स्पलाइन के सापेक्ष एक दांत द्वारा विपरीत दिशा में आगे बढ़ाया जाता है.वेव जनरेटर के प्रत्येक पूर्ण घुमाव के परिणामस्वरूप Flexspline परिपत्र Spline के सापेक्ष अपनी मूल स्थिति से दो दांतों से विपरीत दिशा में आगे बढ़ता है.
|
प्रमुख विशेषताएं
|
लाभ
उच्च परिशुद्धताःचूंकि कई दांत एक साथ दो 180° सममित पदों पर संलग्न होते हैं,गियर दांतों के पिच की त्रुटियों और दांतों के पिच की संचयी त्रुटियों का घूर्णन सटीकता पर औसत प्रभाव पड़ता है, जो बहुत उच्च स्थिति सटीकता और घूर्णन सटीकता में योगदान देता है।
बड़े ड्राइव अनुपातःएकल-चरण सामंजस्यपूर्ण ड्राइव डिवाइस में 30:1 से 500 तक ड्राइव अनुपात के साथ एक सरल संरचना हैः1इसलिए, एक ही धुरी पर तीन बुनियादी घटक एक उच्च ड्राइव अनुपात को प्राप्त कर सकते हैं।
उच्च भार क्षमताःतनाव तरंग गियर प्रणालियों में, दांतों के बीच जुड़ाव एक प्रकार का सतह संपर्क है। क्योंकि एक ही समय में कई दांत एक दूसरे के साथ जुड़ते हैं, प्रत्येक इकाई का भार छोटा होता है,जिसका अर्थ है कि लोड क्षमता अन्य ड्राइव रूपों की तुलना में अधिक है.
कॉम्पैक्ट और हल्का वजनःसामान्य गियर उपकरणों की तुलना में इसका आयतन और वजन काफी कम हो जाता है और इसलिए इसका आकार छोटा और वजन हल्का होता है।
उच्च ड्राइव दक्षता और लंबी सेवा जीवन।
उच्च स्थिरता बिना किसी प्रभाव और कम शोर के।
विनिर्देश पत्र
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अधिकतम अनुमेय इनपुट घूर्णन गति | अनुमेय औसत इनपुट घूर्णन गति | प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| वसा | वसा | |||||||||||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 2.47 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
चित्रण
|
एलएसएन- II मॉडल 32 हार्मोनिक रिड्यूसर के मुख्य गुण | |||
| उत्पाद | मॉडल 32 हार्मोनिक ड्राइव इकाइयां | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
3500 र/मिनट | |||
|
अधिकतम इनपुट गति
|
4800 आर/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
32 | |||
|
वजन
|
2.47 किलो | |||
| वारंटी | 1 वर्ष | |||
