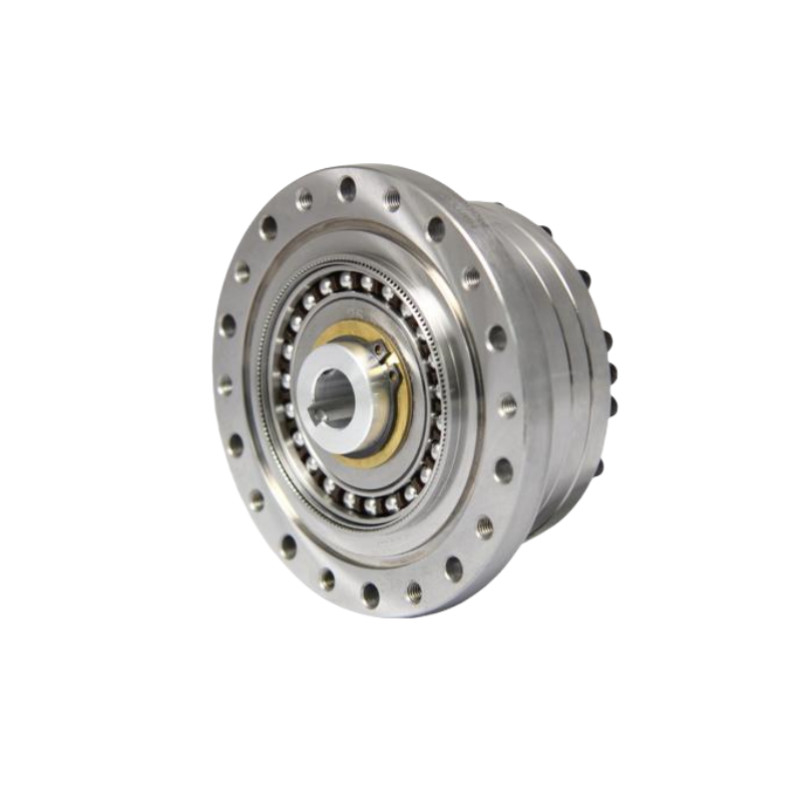

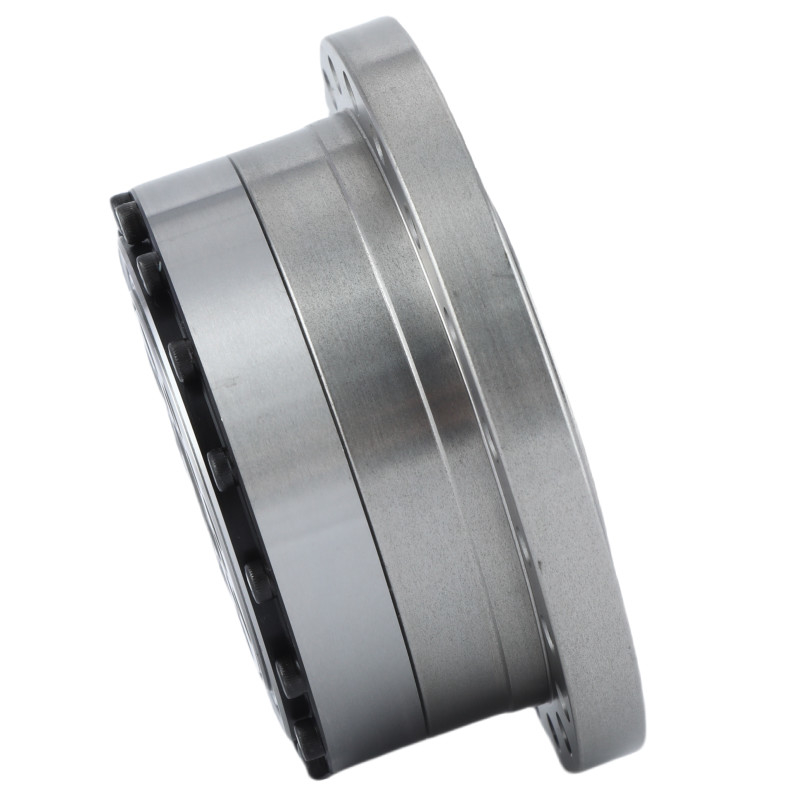

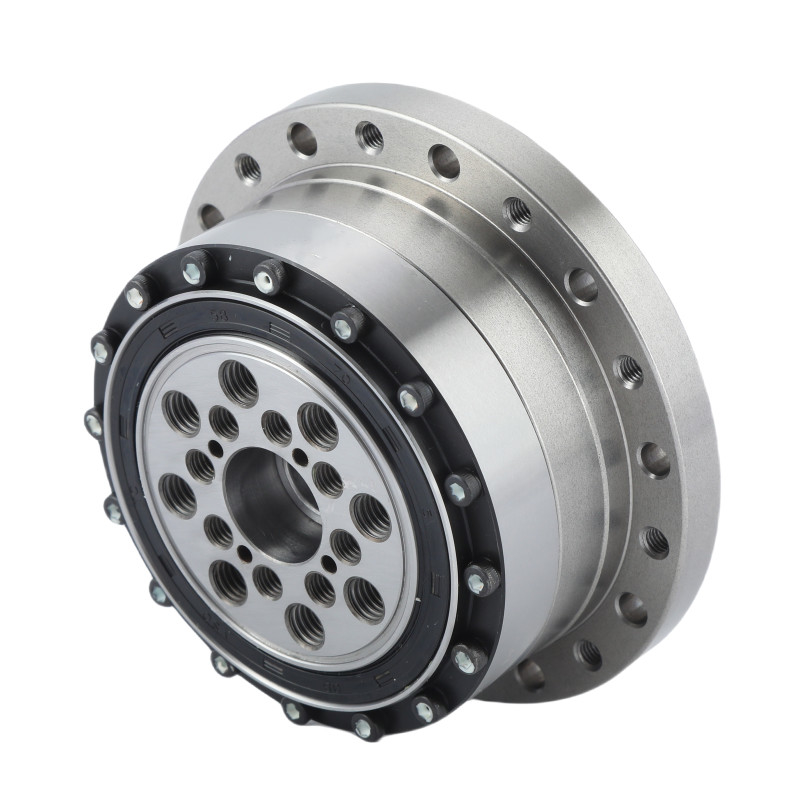

एलएसएन श्रृंखला एक उच्च टोक़ आवास घटक गियर सेट है जो एक सटीक क्रॉस रोलर आउटपुट असर और फ्लैंज के साथ संयुक्त है। यह एक बहुत कॉम्पैक्ट, मजबूत और उपयोग करने में आसान गियरहेड समाधान है।LSN II श्रृंखला 50 के अनुपात के साथ 5 आकारों में उपलब्ध है1:1 से 160:1यदि आपके आवेदन में उच्च टोक़ की आवश्यकता नहीं है, तो LSN श्रृंखला गियरहेड एक महान वैकल्पिक गियरहेड है। एक हल्का संस्करण भी है।
एलएसएन श्रृंखला हल्के उत्पाद लाइन है, जिसे यांत्रिक उपकरण के वजन को कम करने और औद्योगिक रोबोट के हल्के निर्माण की सुविधा के लिए डिज़ाइन किया गया है।यह औद्योगिक रोबोटों के लिए उच्च गति और बढ़ी हुई पेलोड क्षमता को सक्षम करता है.
यह कैसे काम करता है
फ्लेक्सस्पलाइन का व्यास थोड़ा छोटा होता है और इसमें सर्कुलर स्प्लाइन की तुलना में दो दांत कम होते हैं।तरंग जनरेटर के दीर्घवृत्तीय आकार के कारण फ्लेक्सस्पलाइन के दांत दीर्घवृत्त की मुख्य धुरी के पार दो विपरीत क्षेत्रों में परिपत्र स्पलाइन को संलग्न करते हैं. लहर जनरेटर के प्रत्येक 180 डिग्री के घुमाव के लिए फ्लेक्सस्पलाइन दांतों को परिपत्र स्पलाइन के सापेक्ष एक दांत द्वारा विपरीत दिशा में आगे बढ़ाया जाता है.वेव जनरेटर के प्रत्येक पूर्ण घुमाव के परिणामस्वरूप Flexspline परिपत्र Spline के सापेक्ष अपनी मूल स्थिति से दो दांतों से विपरीत दिशा में आगे बढ़ता है.
|
प्रमुख विशेषताएं
|
लाभ
अनुकूलित डिजाइन और उच्च गुणवत्ता वाली सामग्रियों के उपयोग के माध्यम से हल्के वजन की संरचना प्राप्त की जाती है, जिसके परिणामस्वरूप उत्पाद के वजन में 30% की महत्वपूर्ण कमी होती है।
लचीले पहिया के लिए कप के आकार का मानक बैरल संरचना, उच्च कठोरता पूर्ण रोलर क्रॉस बीयरिंग के साथ संयुक्त।
स्व-विकसित सीएमपी हीट ट्रीटमेंट प्रक्रिया का उपयोग करते हुए, एलएस दांत प्रोफाइल डिजाइन 1um ट्रैक सटीकता के साथ सटीक पीसने सुनिश्चित करता है।
कॉम्पैक्ट और संक्षिप्त संरचनात्मक डिजाइन, शून्य प्रतिक्रिया, प्रत्यक्ष मोटर कनेक्शन और सुविधाजनक स्थापना के साथ।
इनपुट और आउटपुट समाक्षीय।
उत्कृष्ट स्थिति सटीकता और दोहराने की क्षमता।
विनिर्देश पत्र
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अधिकतम अनुमेय इनपुट घूर्णन गति | अनुमेय औसत इनपुट घूर्णन गति | प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| वसा | वसा | |||||||||||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤10 | 0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
चित्रण
|
एलएसएन - II मॉडल 20 हार्मोनिक रिड्यूसर के मुख्य गुण | |||
| उत्पाद | मॉडल 20 हार्मोनिक ड्राइव इकाइयां | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
3500 र/मिनट | |||
|
अधिकतम इनपुट गति
|
6500 रु/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
20 | |||
|
वजन
|
0.73 किलो | |||
| वारंटी | 1 वर्ष | |||
