उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएचटी-40-XX-यू-IV

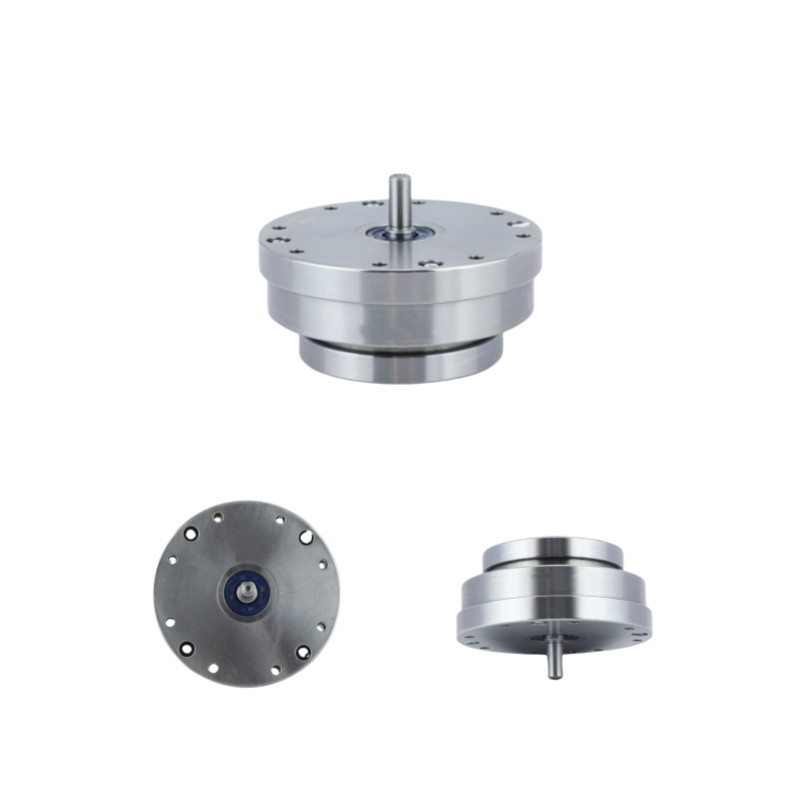

पीक टॉर्क मॉडल 40 सील हार्मोनिक ड्राइव गियरबॉक्स
उत्पाद का वर्णन
गति नियंत्रण और यांत्रिक शक्ति संचरण के मामले में हार्मोनिक कम करने वाले अपने आप में एक वर्ग हैं।
तनाव तरंग कम करने वाले गियर एक ही चरण में उच्च कमी अनुपात, शून्य प्रतिक्रिया और उच्च परिशुद्धता जैसे फायदे प्रदान करते हैं जो पारंपरिक गियर ट्रेनों द्वारा बराबर नहीं किए जा सकते हैं।
तनाव तरंग गियर धातु की लोच का उपयोग करता है। हार्मोनिक रिड्यूसर गियर में तीन बुनियादी घटक होते हैंः एक तरंग जनरेटर, एक फ्लेक्स स्पाइन और एक सर्कुलर स्पाइन।
यह सरल तीन-घटक संरचना अद्वितीय संचालन सिद्धांत के साथ संयुक्त एक बहुत ही कॉम्पैक्ट और हल्के पैकेज में बेहद उच्च कमी अनुपात की अनुमति देता है।कटौती अनुपात के साथ न तो गियर का आकार और न ही वजन भिन्न होता हैइस गियर प्रौद्योगिकी के उच्च प्रदर्शन गुणों सहितशून्य प्रतिक्रिया, उच्च टोक़, कॉम्पैक्ट आकार, उत्कृष्ट स्थिति सटीकता और दोहराव सभी अद्वितीय संचालन सिद्धांत का प्रत्यक्ष परिणाम हैं।
यह कैसे काम करता है
फ्लेक्सस्पलाइन का व्यास थोड़ा छोटा होता है और इसमें सर्कुलर स्प्लाइन की तुलना में दो दांत कम होते हैं।तरंग जनरेटर के दीर्घवृत्तीय आकार के कारण फ्लेक्सस्पलाइन के दांत दीर्घवृत्त की मुख्य धुरी के पार दो विपरीत क्षेत्रों में परिपत्र स्पलाइन को संलग्न करते हैं. लहर जनरेटर के प्रत्येक 180 डिग्री के घुमाव के लिए फ्लेक्सस्पलाइन दांतों को परिपत्र स्पलाइन के सापेक्ष एक दांत द्वारा विपरीत दिशा में आगे बढ़ाया जाता है.वेव जनरेटर के प्रत्येक पूर्ण घुमाव के परिणामस्वरूप Flexspline परिपत्र Spline के सापेक्ष अपनी मूल स्थिति से दो दांतों से विपरीत दिशा में आगे बढ़ता है
नामित पैरामीटर तालिका
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अनुमत अधिकतम इनपुट रोटेशनल स्पीड ((ग्रिज) | अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) | प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
विस्तृत चित्र
| एलएचटी - IV मॉडल 40 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 40 तनाव तरंग कम करनेवाला | ||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | ||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | ||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
4000 रु/मिनट | ||
|
अधिकतम इनपुट गति
|
3000 आर/मिनट | ||
|
डिजाइन जीवन
|
15000 घंटे | ||
|
मॉडल
|
40 | ||
|
वजन
|
7 किलो | ||
| वारंटी | 1 वर्ष | ||
| आवेदन | प्रसंस्करण मशीनें, माप, विश्लेषण और परीक्षण प्रणाली, रोबोट | ||
आवेदन
|
|
|
| औद्योगिक रोबोट | चिकित्सा उपकरण | ह्यूमनॉइड रोबोट |
|
|
|
| ऑप्टिकल मशीनें | अर्धचालक | एयरोस्पेस |
