उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएचटी-25-XX-यू-IV
उत्पाद का वर्णन
गति नियंत्रण और यांत्रिक शक्ति संचरण के मामले में हार्मोनिक कम करने वाले अपने आप में एक वर्ग हैं।
तनाव तरंग कम करने वाले गियर एक ही चरण में उच्च कमी अनुपात, शून्य प्रतिक्रिया और उच्च परिशुद्धता जैसे फायदे प्रदान करते हैं जो पारंपरिक गियर ट्रेनों द्वारा बराबर नहीं किए जा सकते हैं।
तनाव तरंग गियर धातु की लोच का उपयोग करता है। हार्मोनिक रिड्यूसर गियर में तीन बुनियादी घटक होते हैंः एक तरंग जनरेटर, एक फ्लेक्स स्पाइन और एक सर्कुलर स्पाइन।
नामित पैरामीटर तालिका
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अनुमत अधिकतम इनपुट रोटेशनल स्पीड ((ग्रिज) | अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) | प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤20 | 1.99 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
चित्र

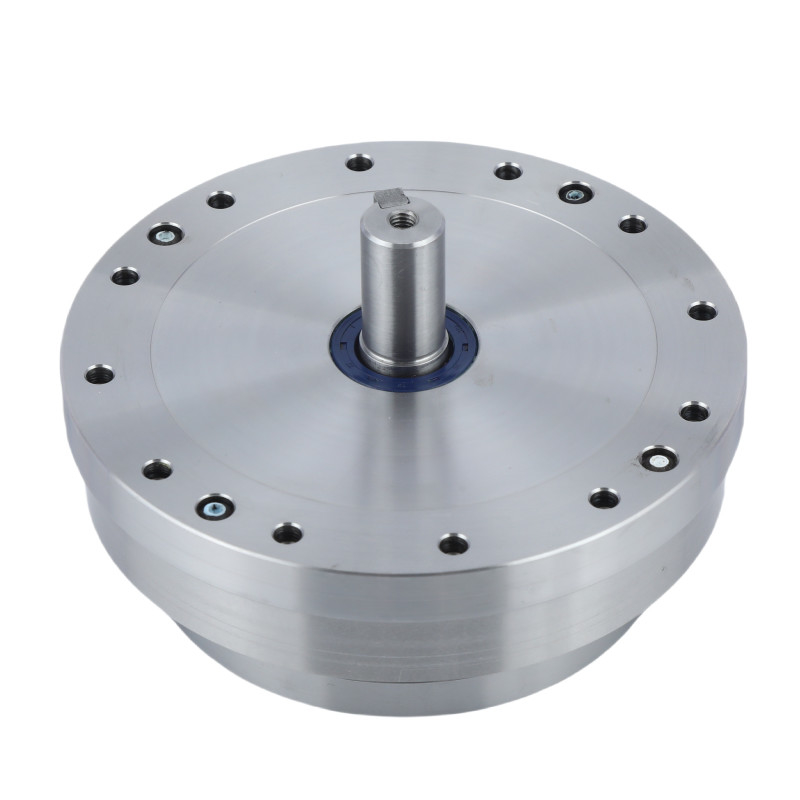

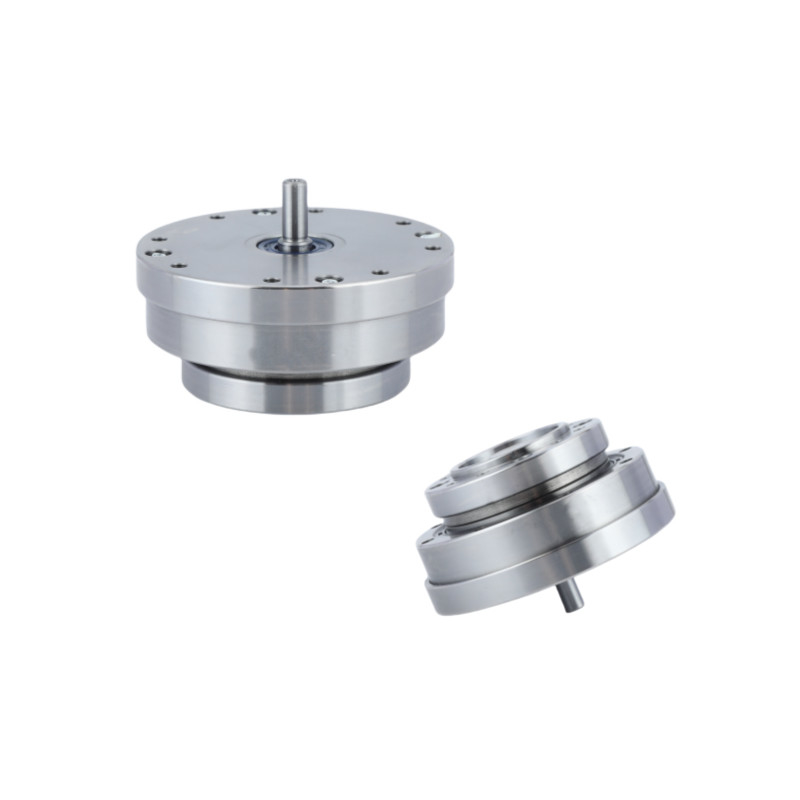

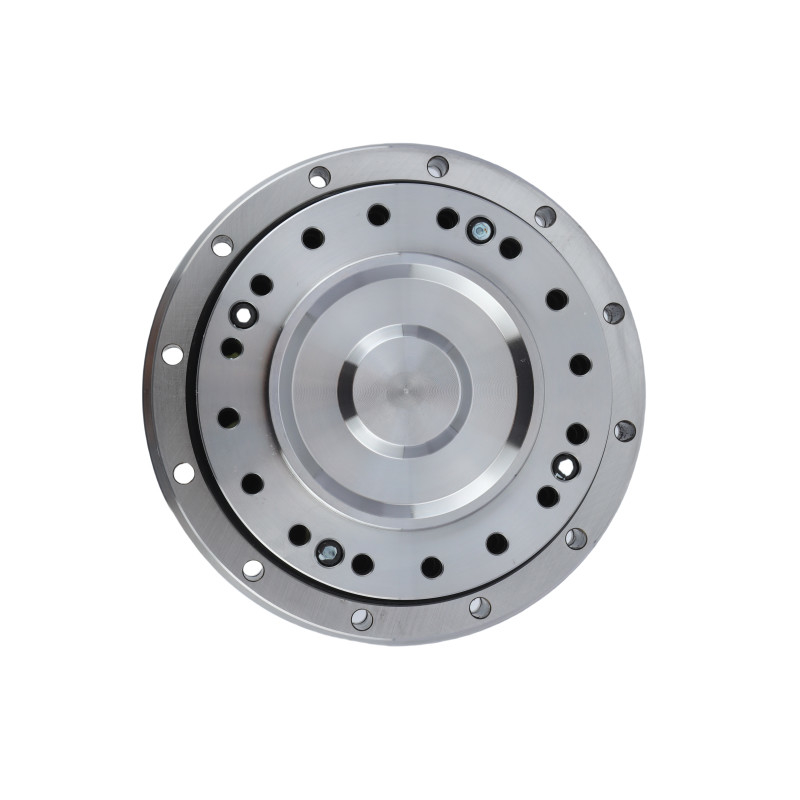

विस्तृत चित्र
| एलएचटी - IV मॉडल 25 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 25 हार्मोनिक ड्राइव | ||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | ||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | ||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
5600 र/मिनट | ||
|
अधिकतम इनपुट गति
|
3500 र/मिनट | ||
|
डिजाइन जीवन
|
15000 घंटे | ||
|
मॉडल
|
25 | ||
|
वजन
|
1.99 किलोग्राम | ||
| वारंटी | 1 वर्ष | ||
आवेदन
|
|
|
| औद्योगिक रोबोट | एयरोस्पेस | सीएनसी मशीनें |
