उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
आरवी-ई
आरवी रिड्यूसर एक साइक्लोइडल पिन व्हील और एक ग्रह समर्थन से बना है। यह व्यापक रूप से अपने छोटे आकार के कारण औद्योगिक रोबोट, मशीन टूल्स और चिकित्सा अनुप्रयोगों में उपयोग किया जाता है,मजबूत प्रभाव प्रतिरोध, बड़े टोक़, उच्च स्थिति सटीकता, कम कंपन, और बड़े कमी अनुपात. डिटेक्शन उपकरण, उपग्रह प्राप्त प्रणाली और अन्य क्षेत्रों.
आरवी रिड्यूसर में अच्छी कठोरता, मजबूत प्रभाव प्रतिरोध, चिकनी संचरण और उच्च परिशुद्धता है। यह मध्यम और भारी भार अनुप्रयोगों के लिए उपयुक्त है। हालांकि,आर.वी. रिड्यूसर एक बड़ा टोक़ प्रेषित करने की जरूरत है, एक बड़ा अधिभार प्रभाव सहन, और अपेक्षित कार्य जीवन सुनिश्चित. डिजाइन में एक अपेक्षाकृत जटिल ओवर-पोजिशनिंग संरचना का उपयोग किया जाता है,और विनिर्माण प्रक्रिया और लागत नियंत्रण मुश्किल हैआर.वी. रिड्यूसर के अंदर कोई लोचदार रूप से विकृत बल घटक नहीं है, इसलिए यह एक निश्चित टोक़ का सामना कर सकता है। आर.वी. रिड्यूसर का असर इसकी कमजोर कड़ी है।यह असर बल सीमा के माध्यम से तोड़ने के लिए आसान है और असामान्य पहनने या असर के टूटने का कारणयह समस्या उच्च गति के संचालन के दौरान अधिक प्रमुख है, इसलिए आरवी रिड्यूसर का नामित टॉर्क इनपुट गति के साथ काफी कम हो जाता है।
प्रमुख विशेषताएं
स्पाविसर्जनs
 |
विनिर्देश | आउटपुट टॉर्क kgf-m ((Nm) |
| 20 | 17 ((167) | |
| 40 | 42(412) | |
| 80 | 80(784) | |
| 110 | 110(1078) | |
| 160 | 160 ((1568) | |
| 320 | 320(3136) | |
| 450 | 450 ((4410) |
आरवी-ई श्रृंखला के पैरामीटर तालिका
| मॉडल | घुमावदार कठोरता | आयाम ((मिमी) | नामित टोक़ (T0) |
नामित आउटपुट गति (N0) |
घुमावदार कठोरता | गति खो गई | प्रतिकूल प्रतिक्रिया | अनुमत झुकने का टोक़ (एनएम) |
अनुमेय जोर भार (एन) |
वजन (किलो) |
||
| Nm/arc.min. | अ | b | Nm/arc.min. | arc.min | घूर्णन गति का निर्धारण (एनएम) |
आर्क.मिन. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167 एनएम | 15 r/min | 49 | MAX1 | ±5.00 | MAX1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412 एनएम | 108 | ±123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ±235 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ±323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ±94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±1320 | 8820 | 24500 | 66.4 | |||

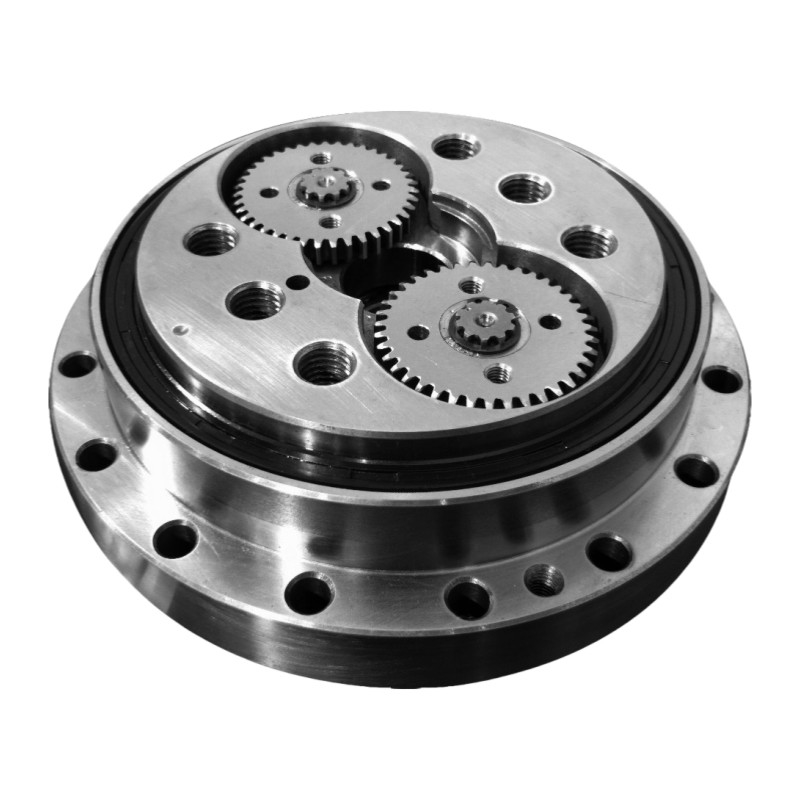

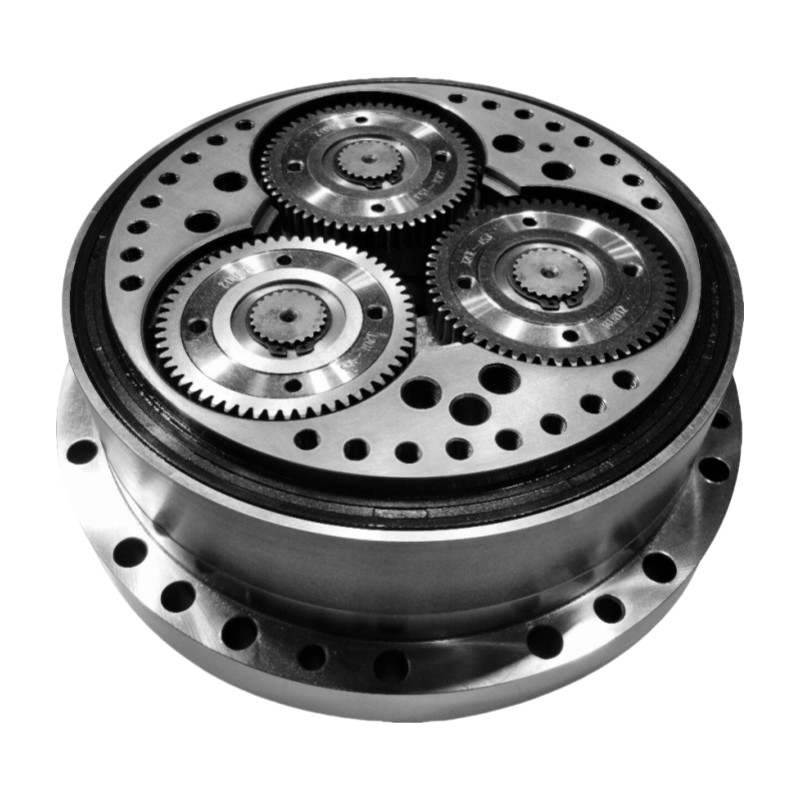

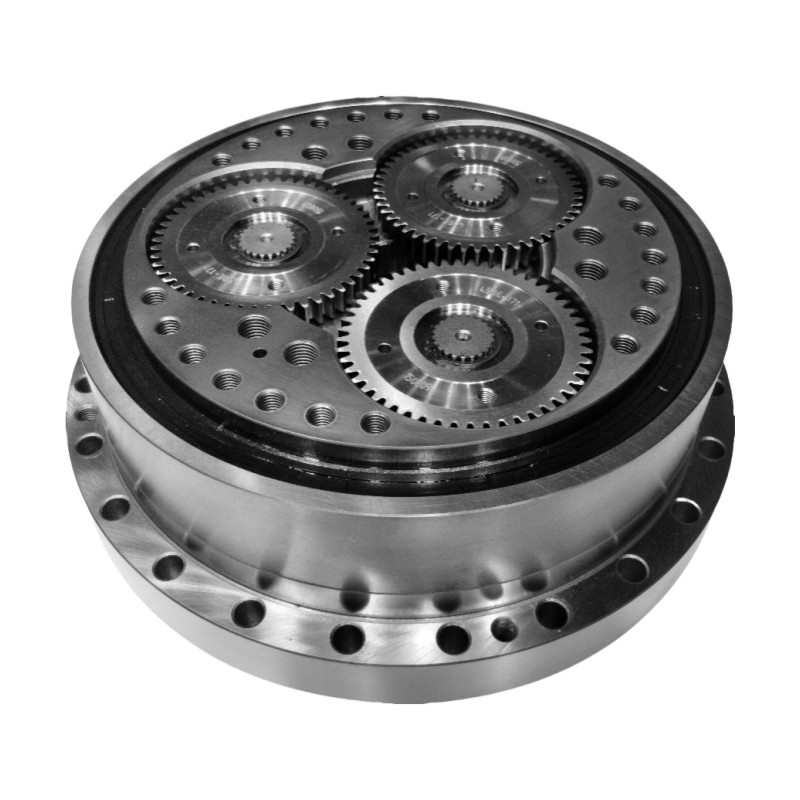

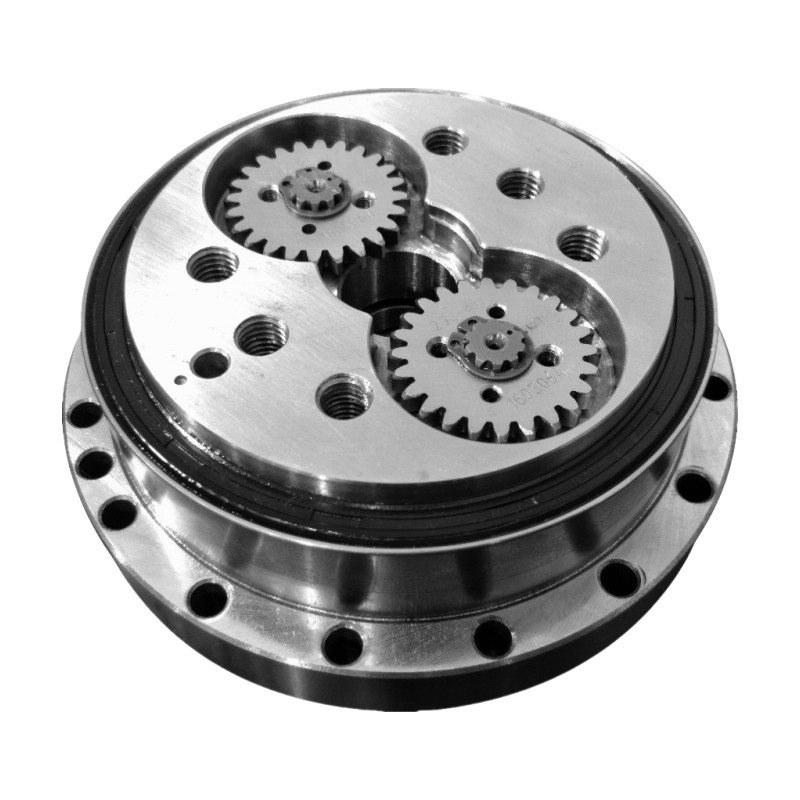

विस्तृत चित्र
| आर.वी. - ई सीरीज सॉलिड शाफ्ट आर.वी. रिड्यूसर के मुख्य गुण | |||
| उत्पाद | ठोस शाफ्ट आरवी रिड्यूसर | ||
|
सामग्री
|
स्टील, एल्यूमीनियम | ||
| मानक अनुपात | 57 से 160 | ||
| आउटपुट टॉर्क | 17 से 450 एनएम | ||
|
घुमावदार कठोरता
|
372 से 7448 Nm/arc.min. | ||
| नामित टोक़ | 167 से 4410 एनएम | ||
|
प्रतिकूल प्रतिक्रिया
|
मैक्स. 1 आर्क.मिन. |
||
|
क्षणिक अधिकतम अनुमेय टोक़
|
833 से 22050 एनएम | ||
|
नामित आउटपुट गति
|
15 r/min | ||
|
मॉडल
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
|
वजन
|
4.7 से 66.4 किलो तक | ||
| डिजाइन जीवन | 6000 घंटे | ||
| वारंटी | 1 वर्ष | ||
आवेदन
