उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
आरवी-ई फ्लैंग के साथ
आवेदनआरवी - ई फ्लैंग्ड रिडक्शन गियरहेड के साथरोबोटिक्स: रोबोटिक जोड़ों में व्यापक रूप से उपयोग किया जाता है, वे वेल्डिंग, असेंबली और सामग्री हैंडलिंग जैसे विभिन्न कार्यों के लिए आवश्यक सटीकता और ताकत प्रदान करते हैं।
मशीन टूल्स: सटीक मशीनिंग संचालन के लिए महत्वपूर्ण सटीक स्थिति और आंदोलन नियंत्रण सुनिश्चित करें।
स्वचालित विनिर्माण: स्वचालित उत्पादन लाइनों में सटीकता और दक्षता में वृद्धि, दोहराए जाने वाले कार्यों को विश्वसनीय रूप से संभालना।
स्पाविसर्जनs
फ्लैंग्ड सीरीज के साथ आरवी-ई की पैरामीटर तालिका
| मॉडल | कमी अनुपात | कमी गियरबॉक्स | आयामी चित्रण | ||||||||||||
| नामित टोक़ | नामित आउटपुट गति | डिजाइन जीवन | अनुमेय त्वरण/ मंदी का टोक़ |
क्षणिक अधिकतम अनुमत मोर्टार |
अनुमत इनपुट गति | अनुमेय आउटपुट गति | आउटपुट स्पीड संदर्भ मान ((नामित टोक़ निरंतर चलता है) | प्रतिकूल प्रतिक्रिया | गति खो गई | घुमावदार कठोरता (संदर्भ मूल्य) |
प्रारंभ दक्षता | अनुमेय टोक़ | |||
| (एनएम) | (आरपीएम) | (घ) | (एनएम) | (एनएम) | (आरपीएम) | (आरपीएम) | (आरपीएम) | (arc.min.) | (arc.min.) | (Nm/arc.min) | (%) | (एनएम) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

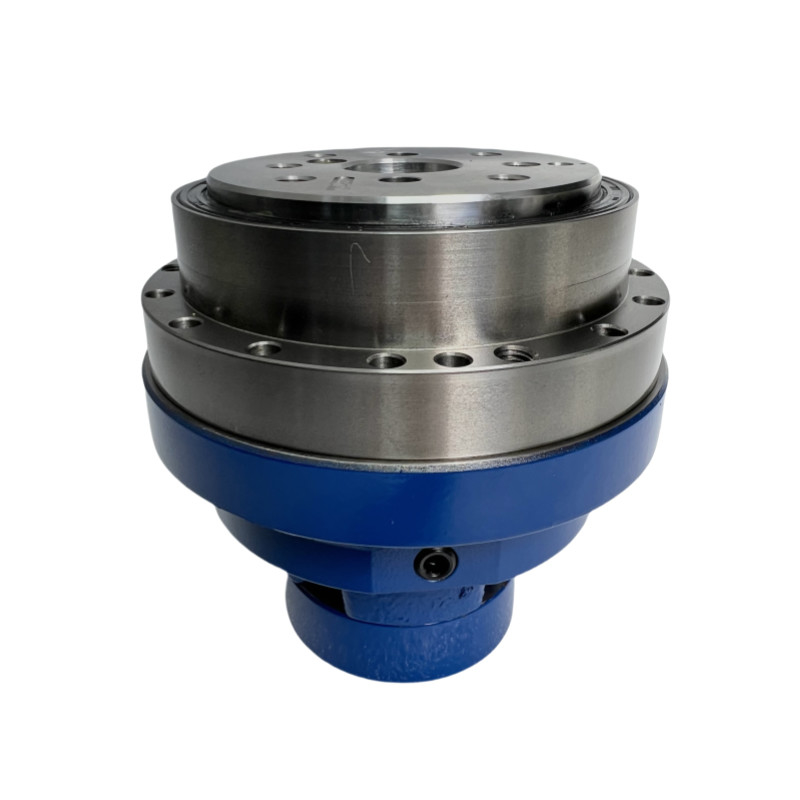

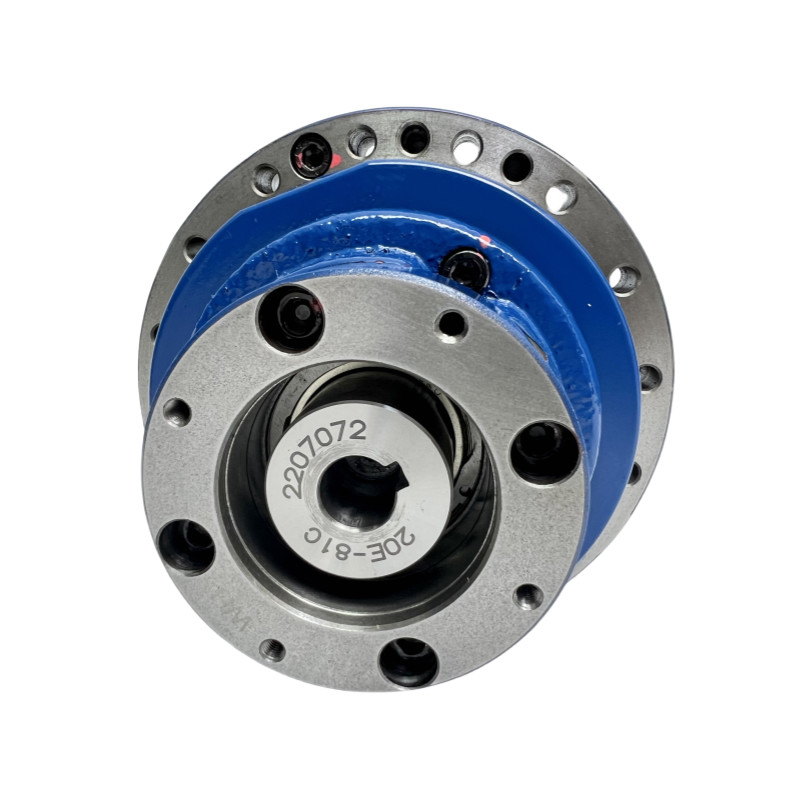

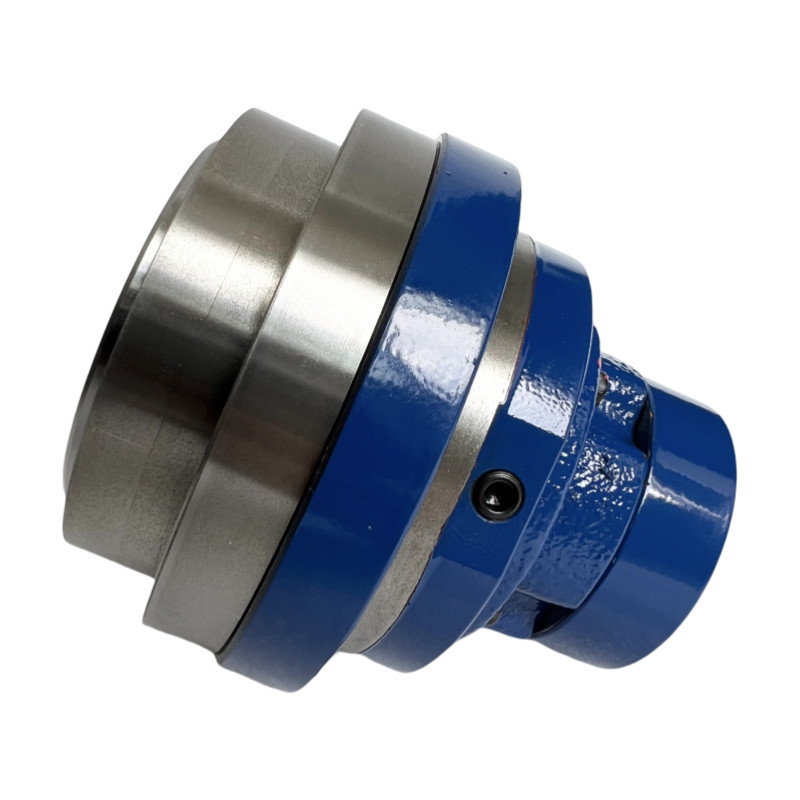

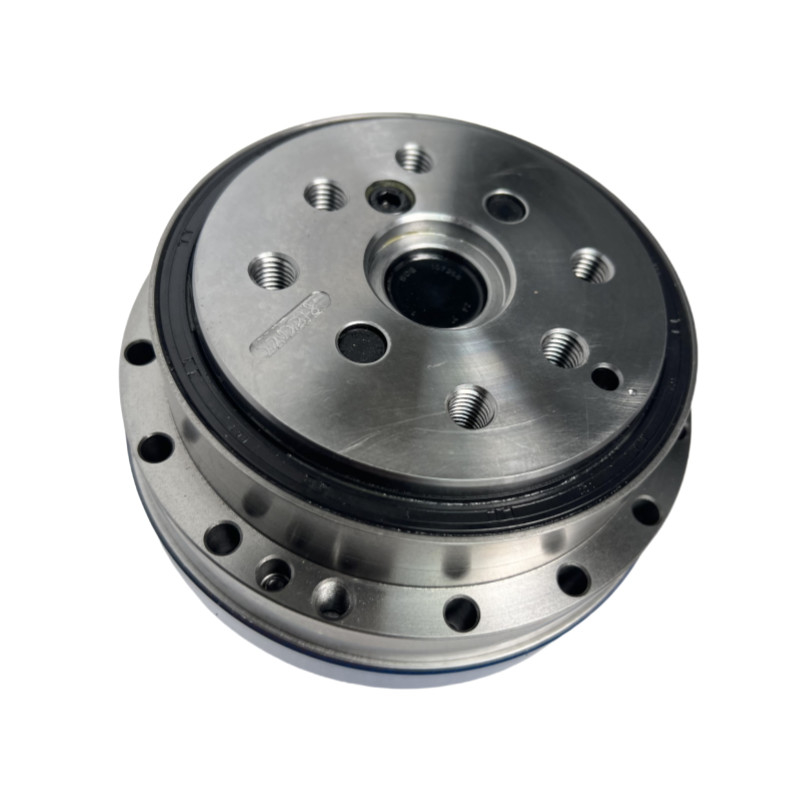

विस्तृत चित्र
| फ्लैंग्ड सीरीज के साथ आर.वी. - ई के मुख्य गुण | |||
| उत्पाद | आरवी - ई फ्लैंग्ड रिडक्शन गियरहेड के साथ | ||
|
सामग्री
|
स्टील, एल्यूमीनियम | ||
|
नामित टोक़
|
167 से 1078 एनएम | ||
| नामित आउटपुट गति | 15 r/min | ||
|
प्रतिकूल प्रतिक्रिया
|
मैक्स. 1 आर्क.मिन. |
||
| अनुमेय त्वरण/धीमापन टोक़ | 412 से 2695 एनएम | ||
|
गति खो गई
|
मैक्स. 1 आर्क.मिन. | ||
|
मॉडल
|
BX20E, BX40E, BX80E, BX110E |
||
| रंग | स्लिवर | ||
| प्रारंभ दक्षता | 75% | ||
| डिजाइन जीवन | 6000 घंटे | ||
| विशेषताएं | उच्च टोक़ क्षमता, न्यूनतम प्रतिकूल प्रतिक्रिया, स्थायित्व और मज़बूती | ||
| वारंटी | 1 वर्ष | ||
