उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएचटी-14-XX-यू-IV
उच्च टोक़ क्षमता सील हार्मोनिक गियर
उत्पाद का वर्णन
स्ट्रेन वेव रिड्यूसर एक प्रकार का ट्रांसमिशन है जो गति और शक्ति संचरण प्राप्त करने के लिए लचीले गियर में नियंत्रित लोचदार विरूपण तरंगों को उत्पन्न करने के लिए एक तरंग जनरेटर पर निर्भर करता है।पिछले शताब्दी में संयुक्त राज्य अमेरिका और सोवियत संघ के चंद्र अन्वेषण काल के दौरान हार्मोनिक रिड्यूसर का जन्म हुआ था।मुख्य रूप से एयरोस्पेस मोशन एजेंसियों की तात्कालिक आवश्यकता को पूरा करने के लिए कॉम्पैक्ट संरचना, हल्के वजन, छोटे आकार, बड़े कमी अनुपात वाले रिड्यूसर,उच्च संचरण दक्षता और उच्च संचरण सटीकता.
|
विशेषताएं 1उच्च परिशुद्धता और दोहरावः सटीक स्थिति और नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए आवश्यक है। 2कॉम्पैक्ट आकारः अधिक कॉम्पैक्ट और हल्के डिजाइन की अनुमति देते हुए स्थान बचाता है। 3उच्च टोक़-से-वजन अनुपातः महत्वपूर्ण वजन के बिना मजबूत टोक़ आउटपुट प्रदान करता है। 4कम पहनने और लंबे जीवनः दांतों के रोलिंग संपर्क के कारण, जो पहनने को कम करता है और ड्राइव के जीवनकाल को बढ़ाता है। 5सुचारू संचालन: सुचारू और सुसंगत गति प्रदान करता है, जो नाजुक कार्यों के लिए आदर्श है। |
विनिर्देश
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अनुमत अधिकतम इनपुट रोटेशनल स्पीड ((ग्रिज) | अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) | प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.66 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
चित्र

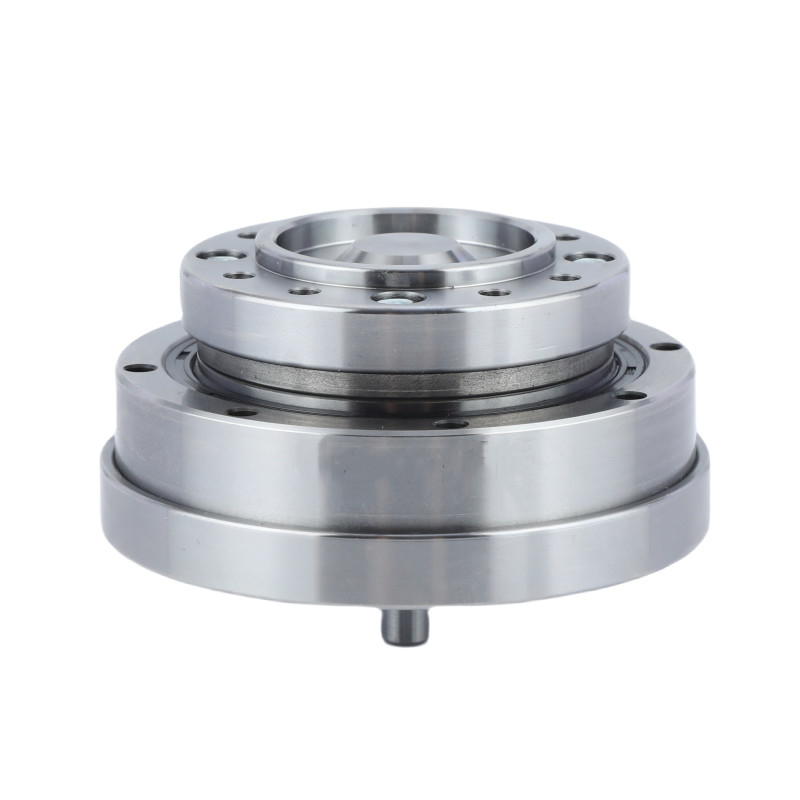

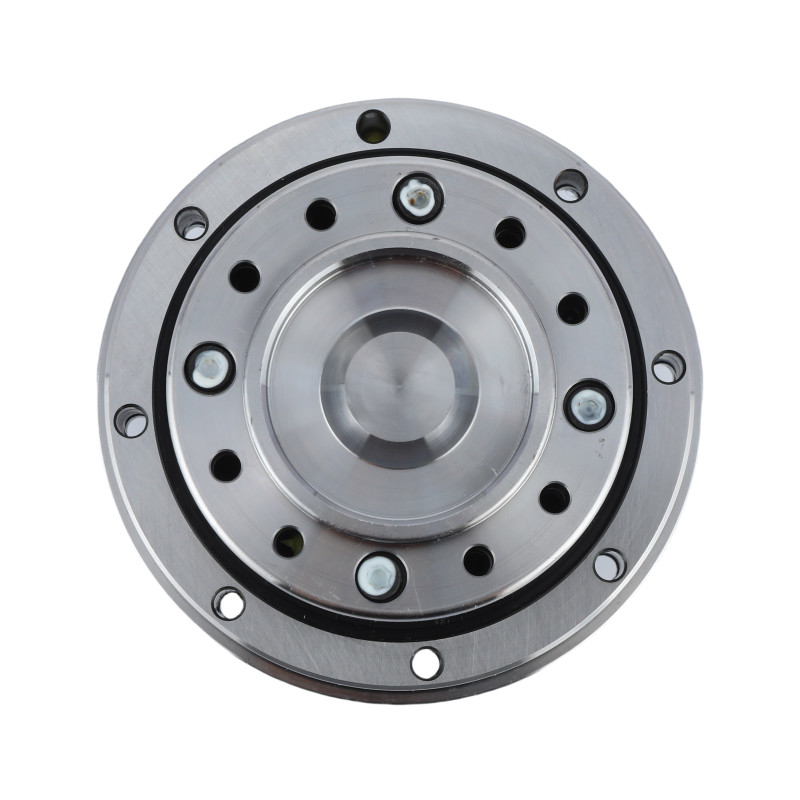

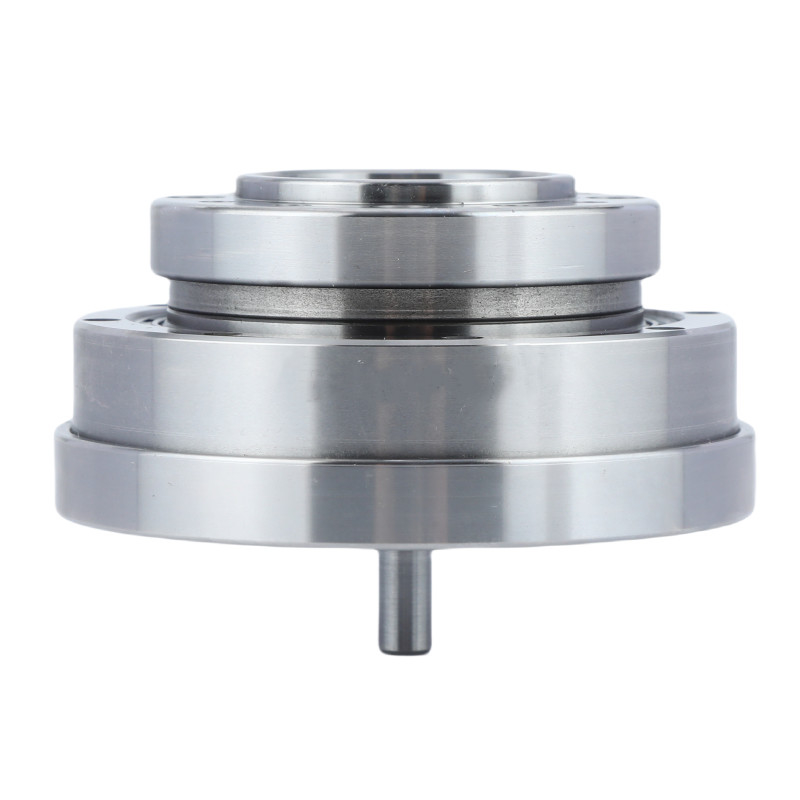

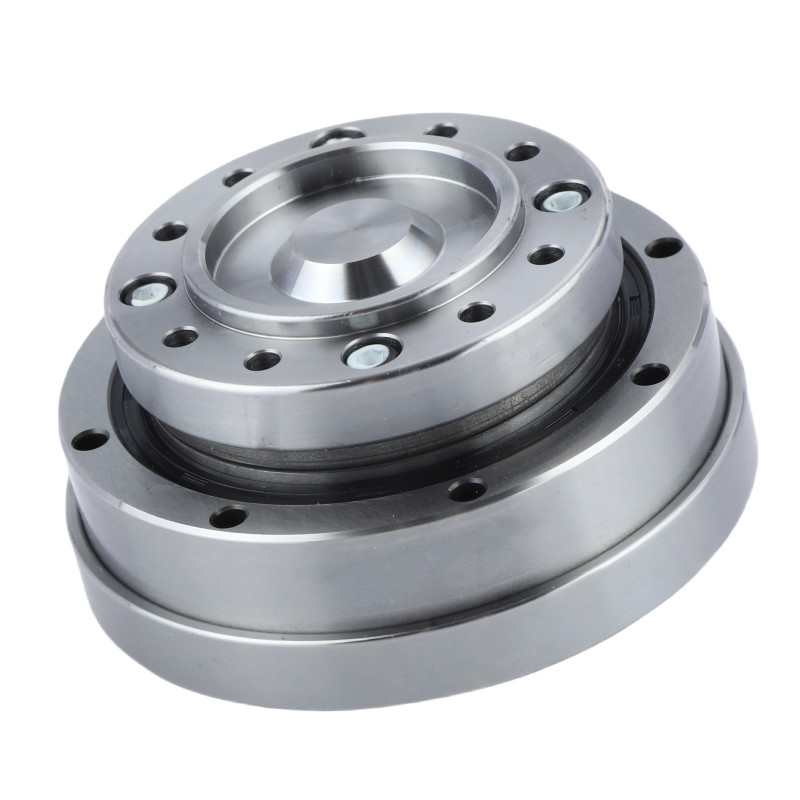

विस्तृत चित्र
| एलएचटी- IV मॉडल 14 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 14 हार्मोनिक ड्राइव | ||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | ||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | ||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
8500 र/मिनट | ||
|
अधिकतम इनपुट गति
|
3500 र/मिनट | ||
|
डिजाइन जीवन
|
15000 घंटे | ||
|
मॉडल
|
14 | ||
|
वजन
|
0.66 किलो | ||
| वारंटी | 1 वर्ष | ||
आवेदन
|
|
|
| औद्योगिक रोबोट | चिकित्सा उपकरण | ह्यूमनॉइड रोबोट |
|
|
|
| एयरोस्पेस | विनिर्माण प्रणाली | अर्धचालक प्रणाली |
