उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएचटी-40-XX-यू-III

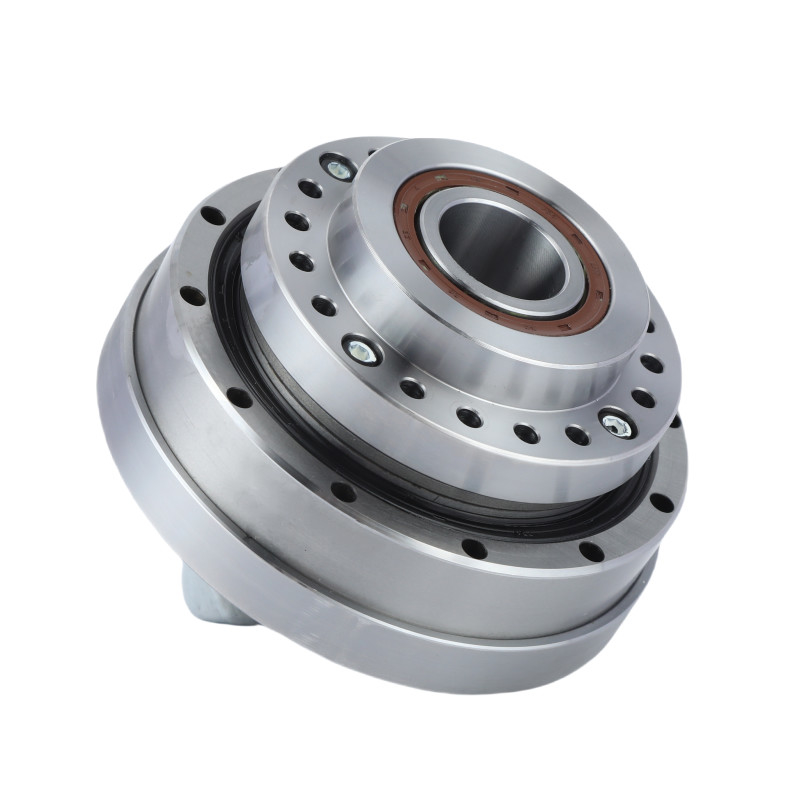

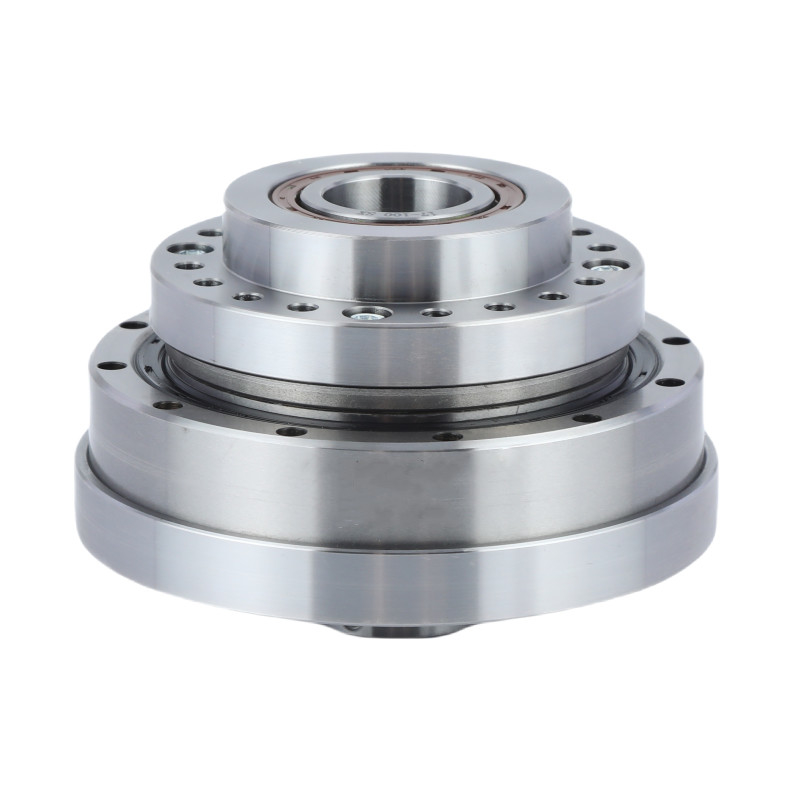

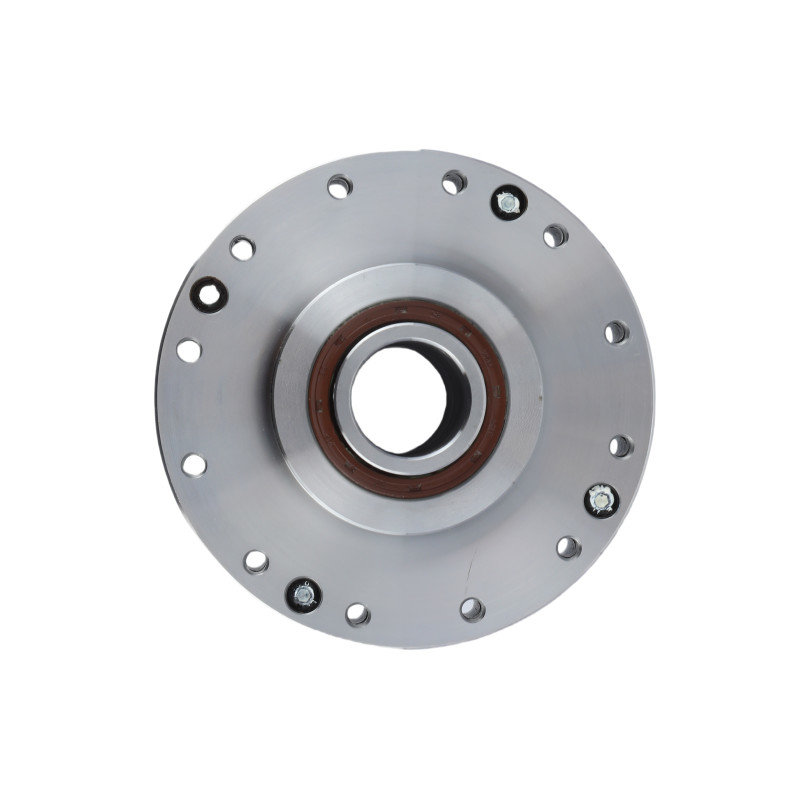

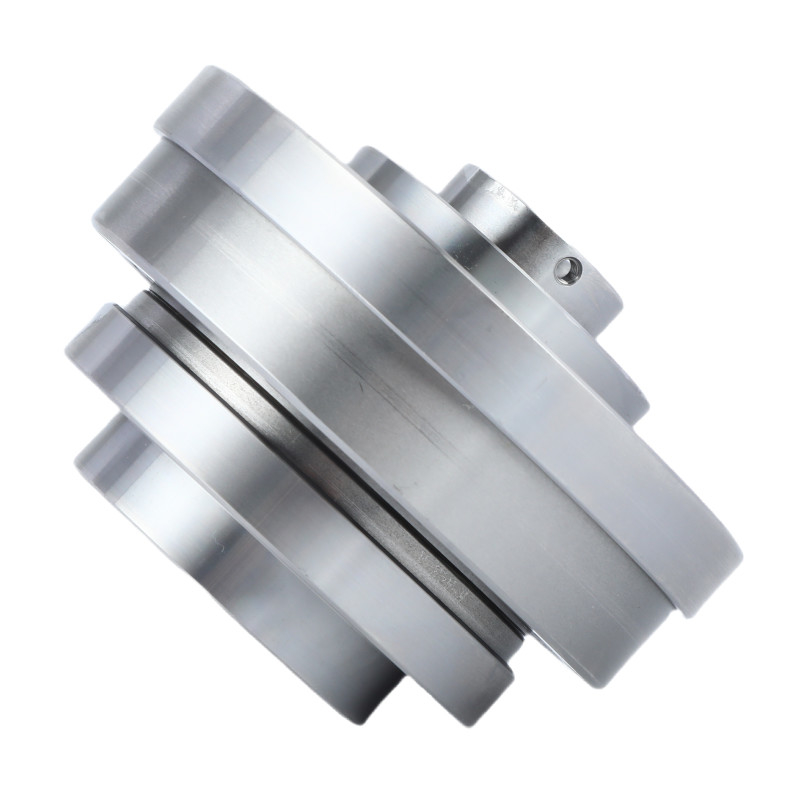

बड़े खोखले एलएचटी - III श्रृंखला हार्मोनिक गियर
उत्पाद का वर्णन
तनाव तरंग गियर (जिसे हार्मोनिक गियर भी कहा जाता है) एक प्रकार का मैकेनिकल गियर सिस्टम है जो बाहरी दांतों के साथ एक लचीला स्पाइन का उपयोग करता है,जो एक घुमावदार अण्डाकार प्लग द्वारा बाहरी स्प्लाइन के आंतरिक गियर दांतों के साथ जुड़ने के लिए विकृत है.
तनाव तरंग गियरधातुओं के लोचदार यांत्रिकी पर आधारित एक अद्वितीय संचालन सिद्धांत का उपयोग करता है।सबसे बड़े लाभ शून्य-बैकलैश विशेषताएं और अन्य गियर की तुलना में वजन और स्थान की बचत हैं क्योंकि हमारे गियर तंत्र में केवल तीन बुनियादी भाग होते हैं। वे हैंःतरंग जनरेटर,फ्लेक्सस्पलाइनऔरसर्कुलर स्प्लाइन।
|
तनाव तरंग कम करनेवाला तीन मुख्य घटकों से बना है
|
विनिर्देश
| मॉडल | 40 | |||||
| कमी अनुपात | 50 | 80 | 100 | 120 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 178 | 268 | 345 | 382 | |
| किलोग्राम | 18 | 27 | 35 | 39 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 523 | 675 | 738 | 802 | |
| किलोग्राम | 53 | 69 | 75 | 82 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 255 | 369 | 484 | 586 | |
| किलोग्राम | 26 | 38 | 49 | 60 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 892 | 1270 | 1400 | 1530 | |
| किलोग्राम | 91 | 130 | 143 | 156 | ||
| अधिकतम अनुमत इनपुट घूर्णन गति (ग्रिज) | r/min | 4000 | ||||
| अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) | r/min | 3000 | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | ||||
| वजन | किलो | 7.2 | ||||
| डिजाइन जीवन | घडी | 15000 | ||||
विस्तृत चित्र
|
एलएचटी- III मॉडल 40 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 40 तनाव तरंग कम करनेवाला | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
4000 रु/मिनट | |||
|
अधिकतम इनपुट गति
|
3500 र/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
40 | |||
|
वजन
|
7.2 किलोग्राम | |||
| वारंटी | 1 वर्ष | |||
आवेदन
|
|
|
|
| औद्योगिक रोबोट | मानवरूपी रोबोट | चिकित्सा उपकरण | विनिर्माण प्रणाली |
