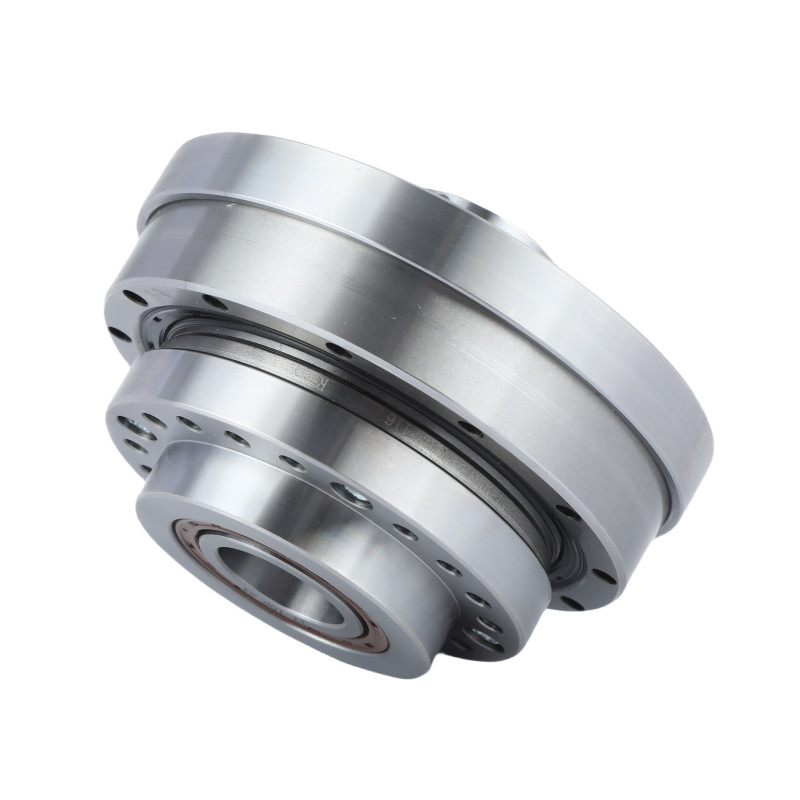

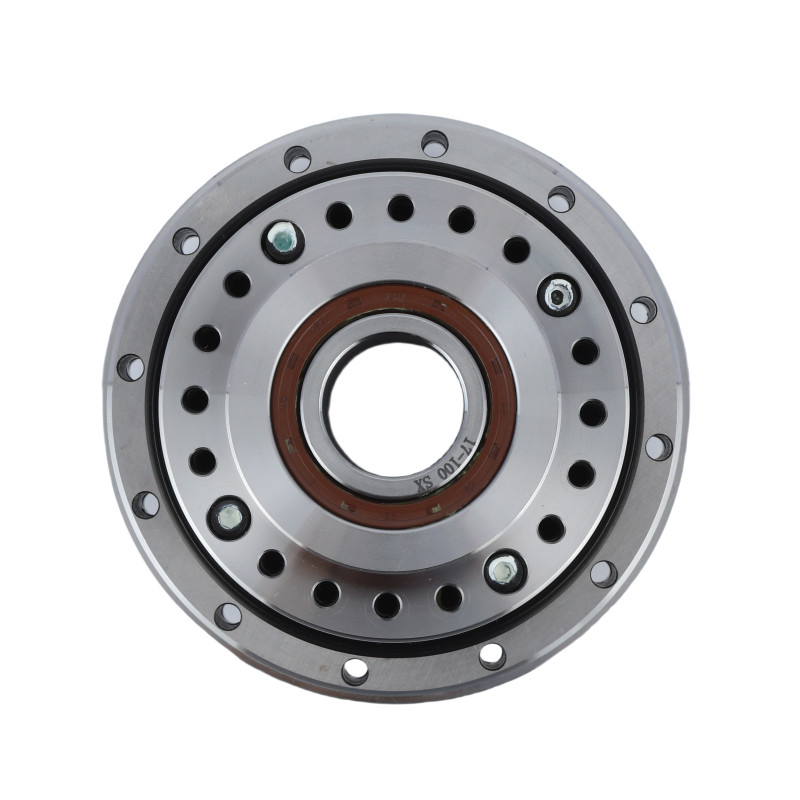

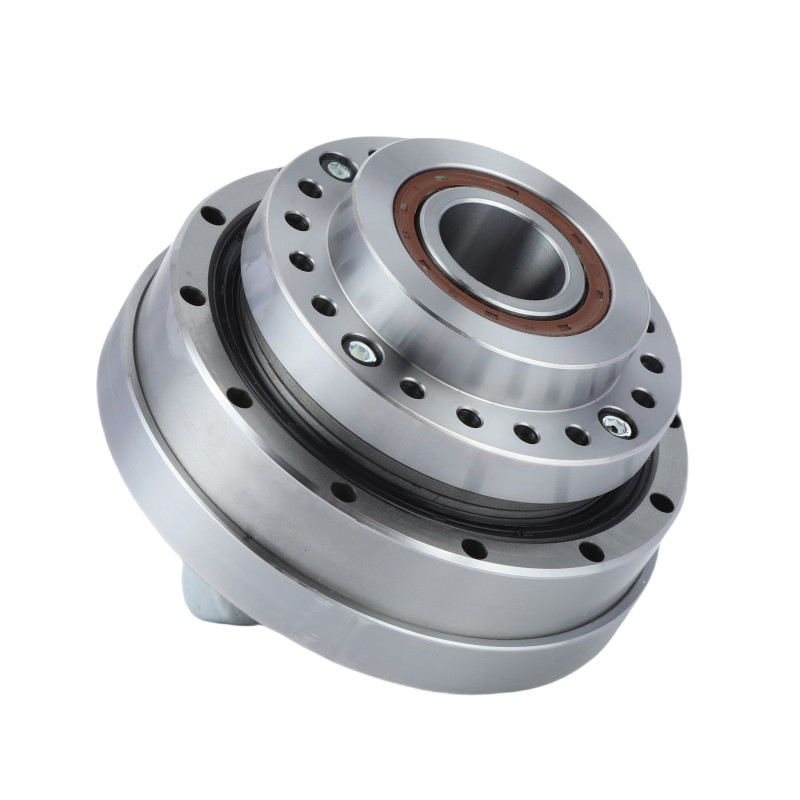

कम प्रतिक्रिया हार्मोनिक ड्राइव तनाव तरंग कम करनेवाला
उत्पाद का वर्णन
तनाव तरंग गियर (जिसे हार्मोनिक गियर भी कहा जाता है) एक प्रकार का मैकेनिकल गियर सिस्टम है जो बाहरी दांतों के साथ एक लचीला स्पाइन का उपयोग करता है,जो एक घुमावदार अण्डाकार प्लग द्वारा बाहरी स्प्लाइन के आंतरिक गियर दांतों के साथ जुड़ने के लिए विकृत है.
स्ट्रेन वेव गियर का उपयोग आमतौर पर रोबोटिक्स और एयरोस्पेस में किया जाता है। यह गियर की कमी प्रदान कर सकता है लेकिन घूर्णन गति बढ़ाने या अंतर गियर के लिए भी इस्तेमाल किया जा सकता है।
|
हार्मोनिक ड्राइव में तीन मुख्य घटक होते हैं
|
पैरामीटर तालिका
| मॉडल | 32 | |||||
| कमी अनुपात | 50 | 80 | 100 | 120 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 99 | 153 | 178 | 178 | |
| किलोग्राम | 10 | 16 | 18 | 18 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 281 | 395 | 433 | 459 | |
| किलोग्राम | 29 | 40 | 44 | 47 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 140 | 217 | 281 | 281 | |
| किलोग्राम | 14 | 22 | 29 | 29 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 497 | 738 | 841 | 892 | |
| किलोग्राम | 51 | 75 | 86 | 91 | ||
| अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
r/min | 4800 | ||||
| अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
r/min | 3500 | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | ||||
| वजन | किलो | 4.2 | ||||
| डिजाइन जीवन | घडी | 15000 | ||||
विस्तृत चित्र
|
एलएचटी - III मॉडल 32 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 32 तनाव तरंग कम करनेवाला | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
4800 आर/मिनट | |||
|
अधिकतम इनपुट गति
|
3500 र/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
32 | |||
|
वजन
|
4.2 किलोग्राम | |||
| वारंटी | 1 वर्ष | |||
आवेदन
|
|
|
| औद्योगिक रोबोट | चिकित्सा उपकरण | विनिर्माण प्रणाली |
