उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएचटी-25-XX-यू-III
कम प्रतिक्रिया तनाव तरंग कम करनेवाला हार्मोनिक गियर
उत्पाद का वर्णन
एक हार्मोनिक ड्राइव डिजाइन के अनुसार उच्च गति में कमी के अनुपात के साथ बैकलैश मुक्त है। यह उन प्रणालियों के लिए फायदेमंद है जिन्हें सटीक गियर पोजिशनिंग की आवश्यकता होती है।
हार्मोनिक ड्राइव उच्च परिशुद्धता, उच्च टोक़ और कॉम्पैक्ट डिजाइन की मांग करने वाले अनुप्रयोगों के लिए अभिन्न हैं।उनके अनूठे कार्य सिद्धांत और फायदे उन्हें विभिन्न उद्योगों के लिए उपयुक्त बनाते हैं, रोबोटिक्स और एयरोस्पेस से लेकर चिकित्सा उपकरणों और औद्योगिक स्वचालन तक।हार्मोनिक ड्राइव आधुनिक तकनीकी प्रणालियों के प्रदर्शन और दक्षता में महत्वपूर्ण योगदान करते हैं.
|
ऑपरेशन जब लहर जनरेटर घूमता है, तो यह फ्लेक्सस्पलाइन को विकृत करता है, जिससे इसके बाहरी दांत दो विपरीत बिंदुओं पर गोल स्पलाइन के आंतरिक दांतों से जुड़ते हैं। जैसे-जैसे तरंग जनरेटर घूमता रहता है, जुड़ाव बिंदु परिधि के चारों ओर घूमते हैं, जिससे फ्लेक्सस्पलाइन घूमता है। फ्लेक्सस्पाइन में गोल स्पाइन की तुलना में कम दांत होते हैं,तो लहर जनरेटर का एक पूरा रोटेशन दो splines के बीच दांतों की संख्या में अंतर द्वारा घूर्णन flexspline में परिणाम, उच्च कमी अनुपात प्राप्त करना। |
विनिर्देश
| मॉडल | 25 | |||||
| कमी अनुपात | 50 | 80 | 100 | 120 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 51 | 82 | 87 | 87 | |
| किलोग्राम | 5.2 | 8.4 | 8.9 | 8.9 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 127 | 178 | 204 | 217 | |
| किलोग्राम | 13 | 18 | 21 | 22 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 72 | 113 | 140 | 140 | |
| किलोग्राम | 7.3 | 12 | 14 | 14 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 242 | 332 | 369 | 395 | |
| किलोग्राम | 25 | 34 | 38 | 40 | ||
| अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
r/min | 5600 | ||||
| अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
r/min | 3500 | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | ||||
| वजन | किलो | 2.02 | ||||
| डिजाइन जीवन | घडी | 15000 | ||||

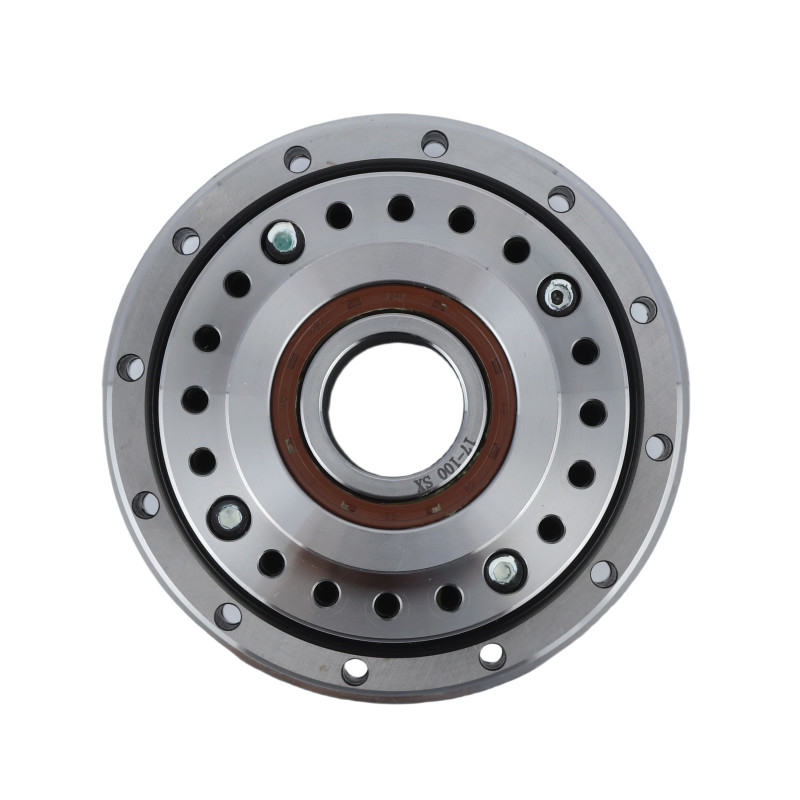

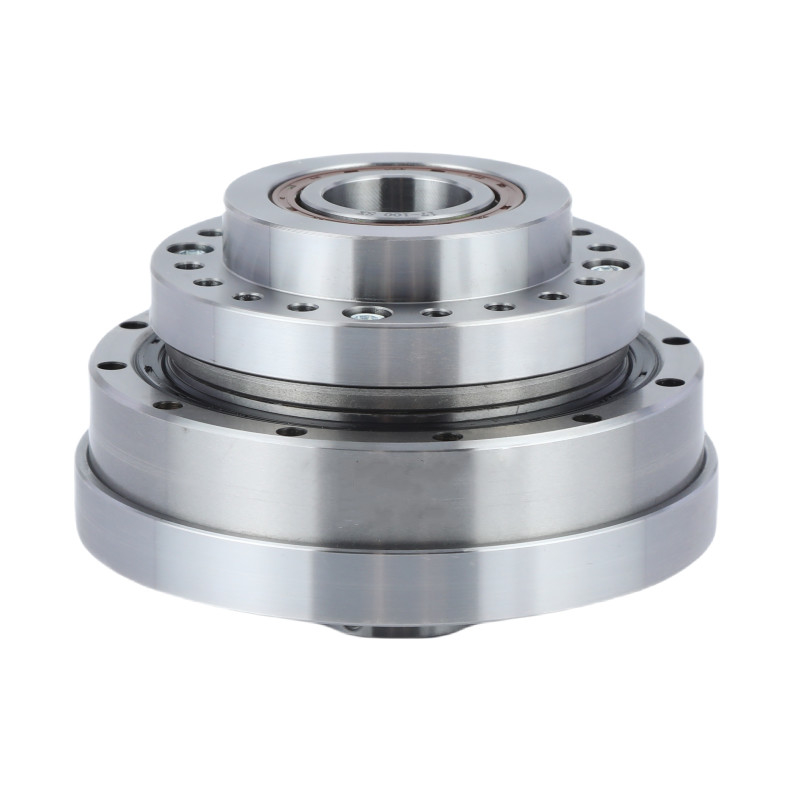

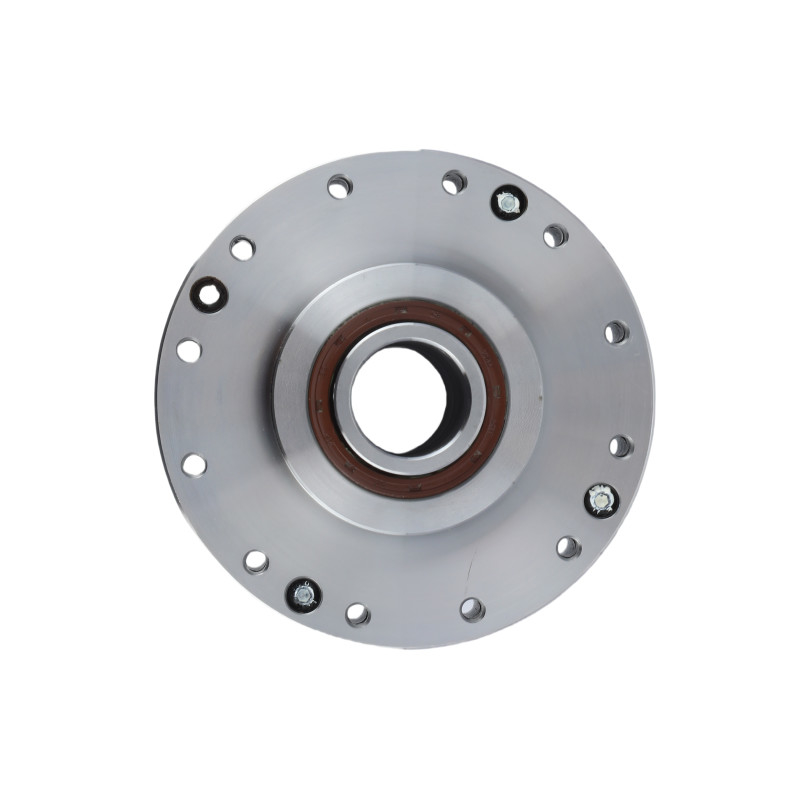

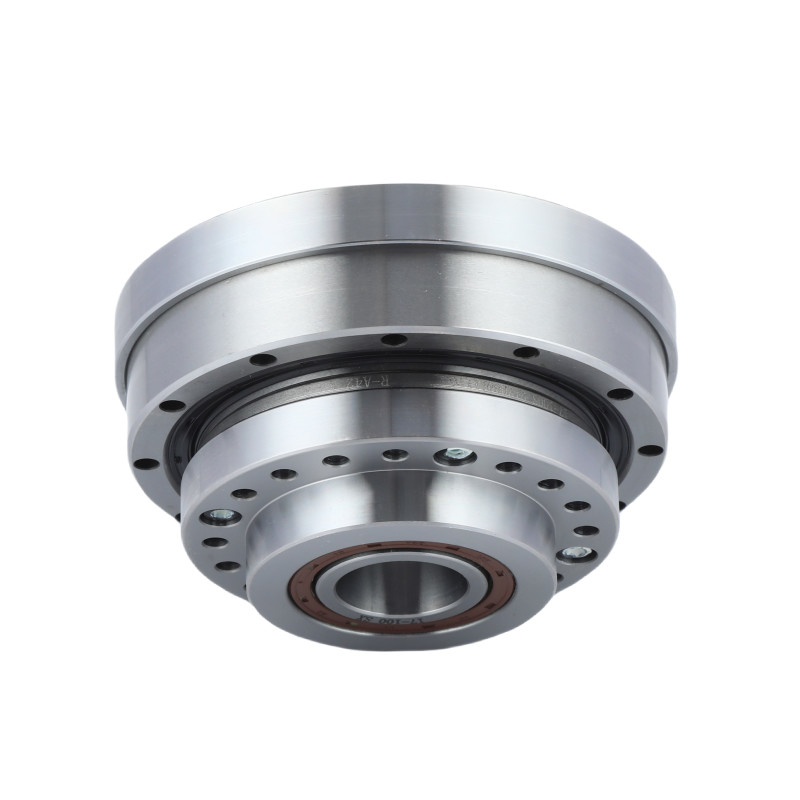

विस्तृत चित्र
|
एलएचटी - III मॉडल 25 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 25 तनाव तरंग कम करनेवाला | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
5600 र/मिनट | |||
|
अधिकतम इनपुट गति
|
3500 र/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
25 | |||
|
वजन
|
1.32 किलो | |||
| वारंटी | 1 वर्ष | |||
आवेदन
|
|
|
| औद्योगिक रोबोट | ह्यूमनॉइड रोबोट | सीएनसी मशीनें |
