उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएचटी-25-XX-यूआई

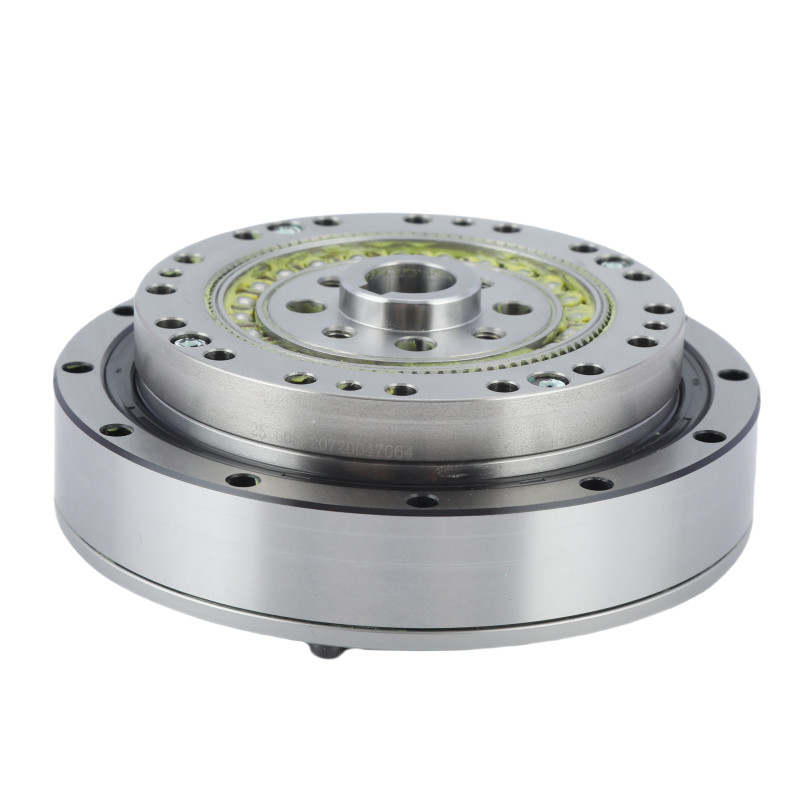

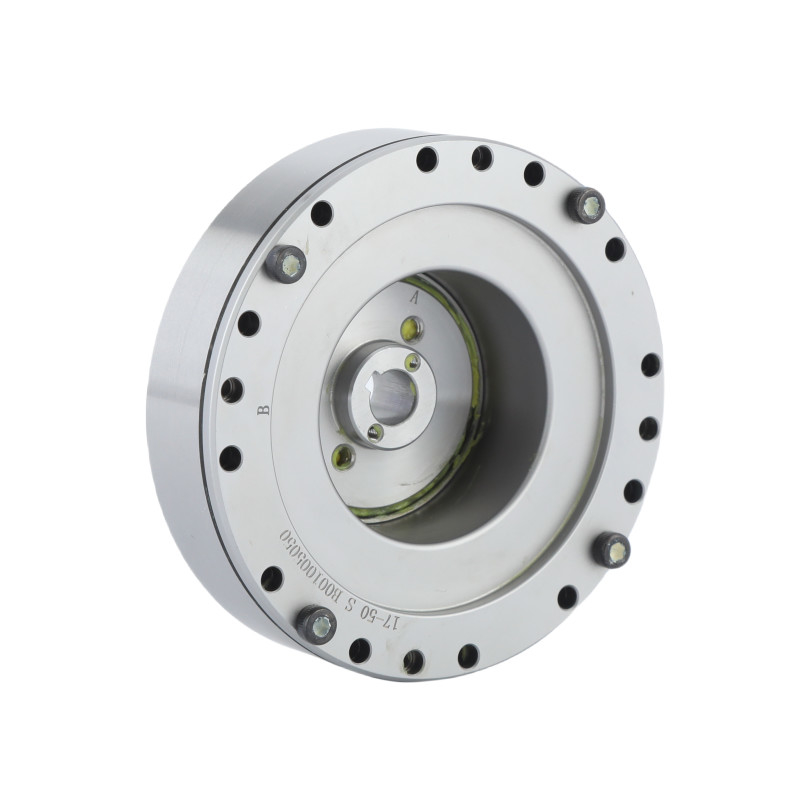

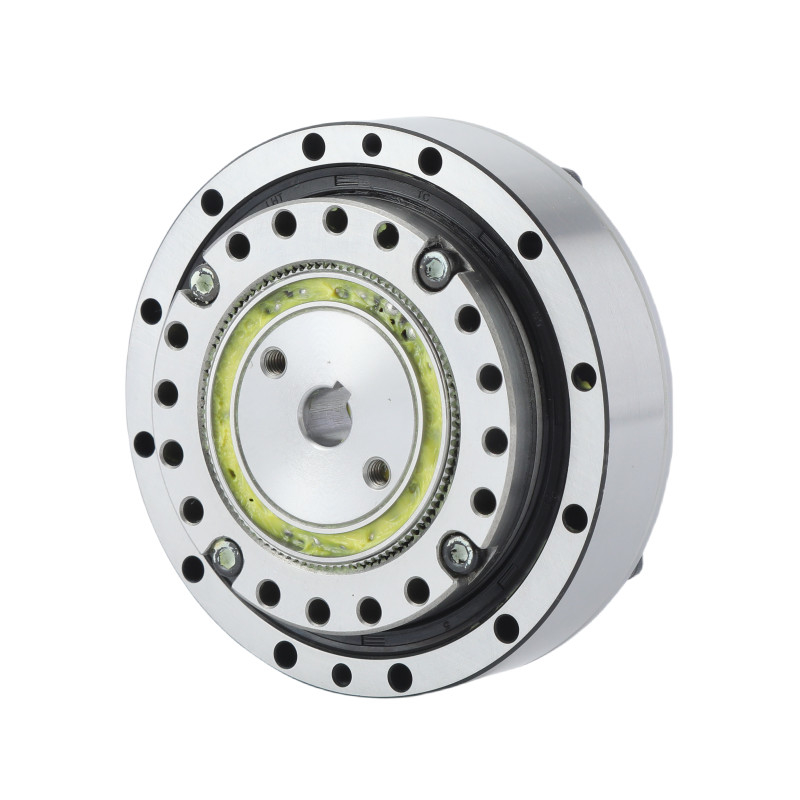

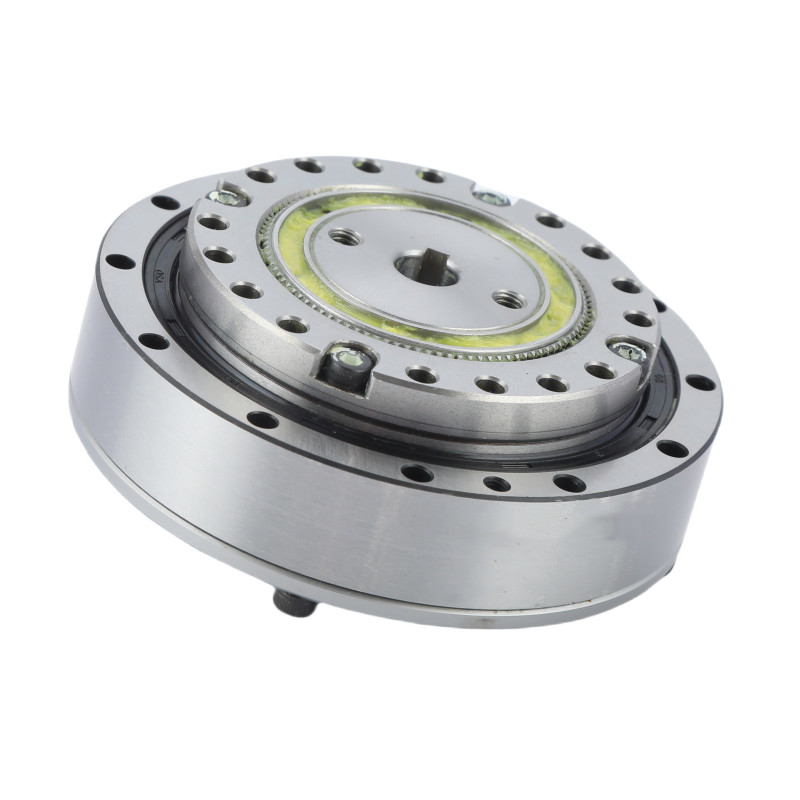

कॉम्पैक्ट स्ट्रेन वेवशून्य प्रतिक्रियाहार्मोनिक ड्राइव
|
उच्च टोक़ क्षमता टॉर्क ट्रांसमिशनअपने कॉम्पैक्ट आकार के बावजूद, हार्मोनिक ड्राइव उच्च टोक़ प्रेषित कर सकते हैं। यह फ्लेक्सस्पलाइन और सर्कुलर स्पलाइन के बीच संपर्क में दांतों की बड़ी संख्या के कारण है। उच्च परिशुद्धता और दोहराव सटीकतायह डिजाइन गति नियंत्रण में उच्च परिशुद्धता सुनिश्चित करता है, जिससे हार्मोनिक ड्राइव उन अनुप्रयोगों के लिए उपयुक्त होते हैं जिन्हें सटीक और दोहराए जाने योग्य स्थिति की आवश्यकता होती है। उच्च दक्षता ऊर्जा कुशलहार्मोनिक ड्राइव उच्च यांत्रिक दक्षता प्रदर्शित करते हैं, आमतौर पर 80-90% के आसपास, जो ऊर्जा की खपत को कम करता है और सिस्टम प्रदर्शन में सुधार करता है। |
पैरामीटर तालिका
| मॉडल | 25 | |||||
| कमी अनुपात | 50 | 80 | 100 | 120 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 39 | 63 | 67 | 67 | |
| किलोग्राम | 4 | 6.4 | 6.8 | 6.8 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 98 | 137 | 157 | 167 | |
| किलोग्राम | 10 | 14 | 16 | 17 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 55 | 87 | 108 | 108 | |
| किलोग्राम | 5.6 | 8.9 | 11 | 11 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 186 | 255 | 284 | 304 | |
| किलोग्राम | 19 | 26 | 29 | 31 | ||
| अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
r/min | 5600 | ||||
| अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
r/min | 3500 | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | ||||
| वजन | किलो | 1.22 | ||||
| डिजाइन जीवन | घडी | 10000 | 15000 | 15000 | 15000 | |
|
एलएचटी- I मॉडल 25 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 25 हार्मोनिक ड्राइव | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
5600 र/मिनट | |||
|
अधिकतम इनपुट गति
|
3500 र/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
25 | |||
|
वजन
|
1.22 किलो | |||
| वारंटी | 1 वर्ष | |||
आवेदन
|
|
|
| औद्योगिक रोबोट | ह्यूमनॉइड रोबोट | विनिर्माण प्रणाली |
