उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
LHT-20-XX-U-I
|
उच्च गियर अनुपात प्राप्त करने योग्य अनुपात: हार्मोनिक ड्राइव एक ही चरण में बहुत उच्च गियर कमी अनुपात प्राप्त कर सकते हैं, जो अन्य प्रकार के गियर के लिए मुश्किल है। शून्य प्रतिक्रिया कम प्रतिक्रिया: हार्मोनिक ड्राइव बहुत कम से शून्य प्रतिक्रिया प्रदान करते हैं, पोजिशनिंग सटीकता और दोहराव को बढ़ाते हैं, जो रोबोटिक्स और सीएनसी मशीनरी जैसे सटीक अनुप्रयोगों में आवश्यक है। उच्च टोक़ क्षमता टॉर्क ट्रांसमिशन: उनके कॉम्पैक्ट आकार के बावजूद, हार्मोनिक ड्राइव उच्च टॉर्क ट्रांसमिट कर सकते हैं। यह फ्लेक्सस्पलाइन और सर्कुलर स्पलाइन के बीच संपर्क में बड़ी संख्या में दांतों के कारण है। |
| मॉडल | 20 | ||||||
| कमी अनुपात | 50 | 80 | 100 | 120 | 160 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 25 | 34 | 40 | 40 | 40 | |
| किलोग्राम | 2.5 | 3.5 | 4.1 | 4.1 | 4.1 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 56 | 74 | 82 | 87 | 92 | |
| किलोग्राम | 5.7 | 7.5 | 8.4 | 8.9 | 9.4 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 34 | 47 | 49 | 49 | 49 | |
| किलोग्राम | 3.5 | 4.8 | 5 | 5 | 5 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 98 | 127 | 147 | 147 | 147 | |
| किलोग्राम | 10 | 13 | 15 | 15 | 15 | ||
| अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
r/min | 6500 | |||||
| अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
r/min | 3500 | |||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | |||||
| वजन | किलो | 0.72 | |||||
| डिजाइन जीवन | घडी | 10000 | 15000 | 15000 | 15000 | 15000 | |
|

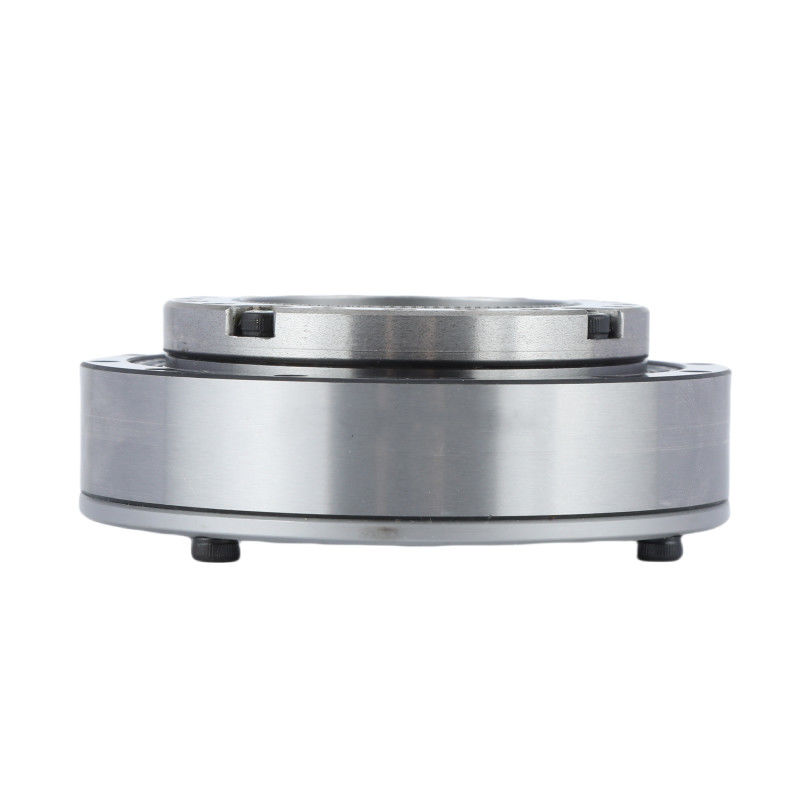

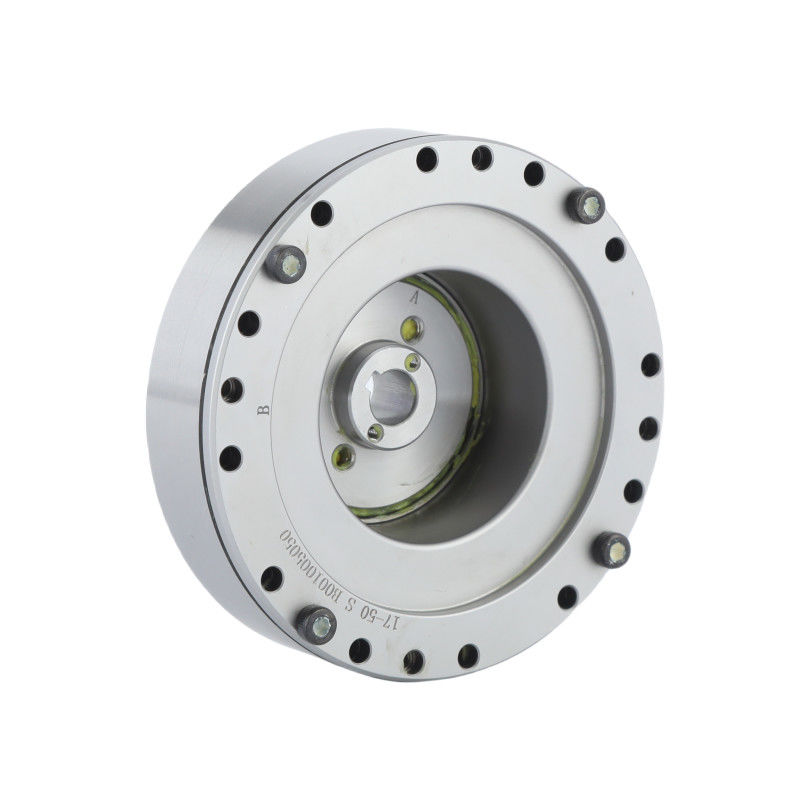

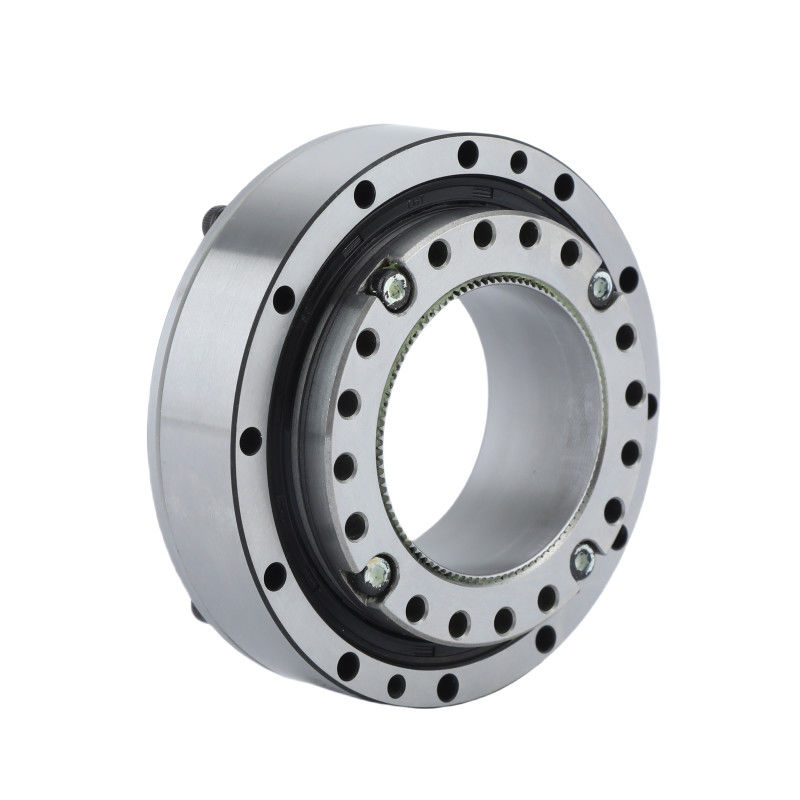

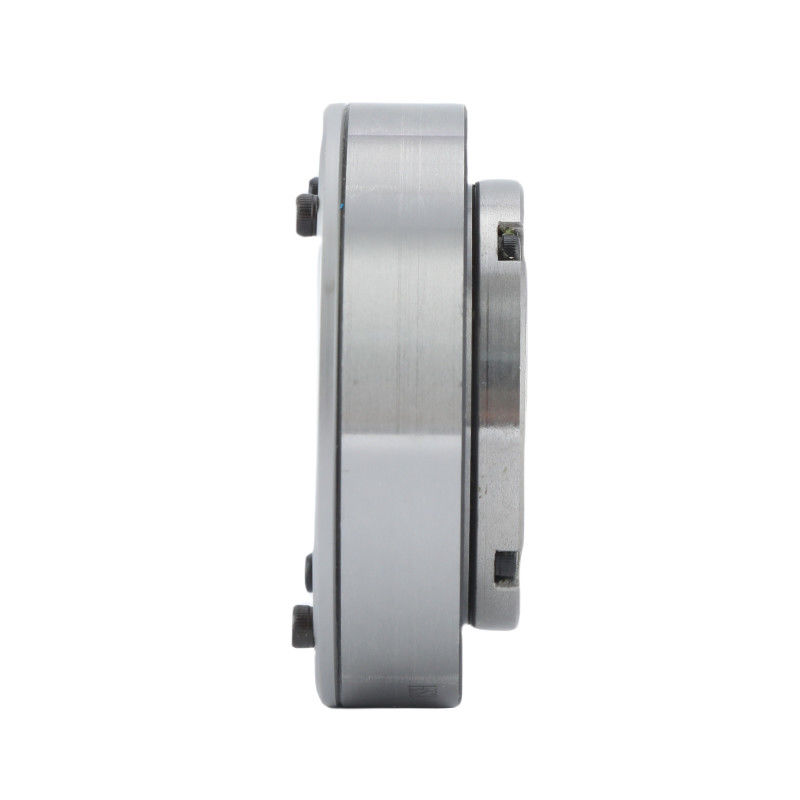

एलएचटी - I मॉडल 20 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 20 हार्मोनिक ड्राइव | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
6500 रु/मिनट | |||
|
अधिकतम इनपुट गति
|
3500 र/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
20 | |||
|
वजन
|
0.72 किलो | |||
| वारंटी | 1 वर्ष | |||
