उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएचटी-17-XX-यूआई
|

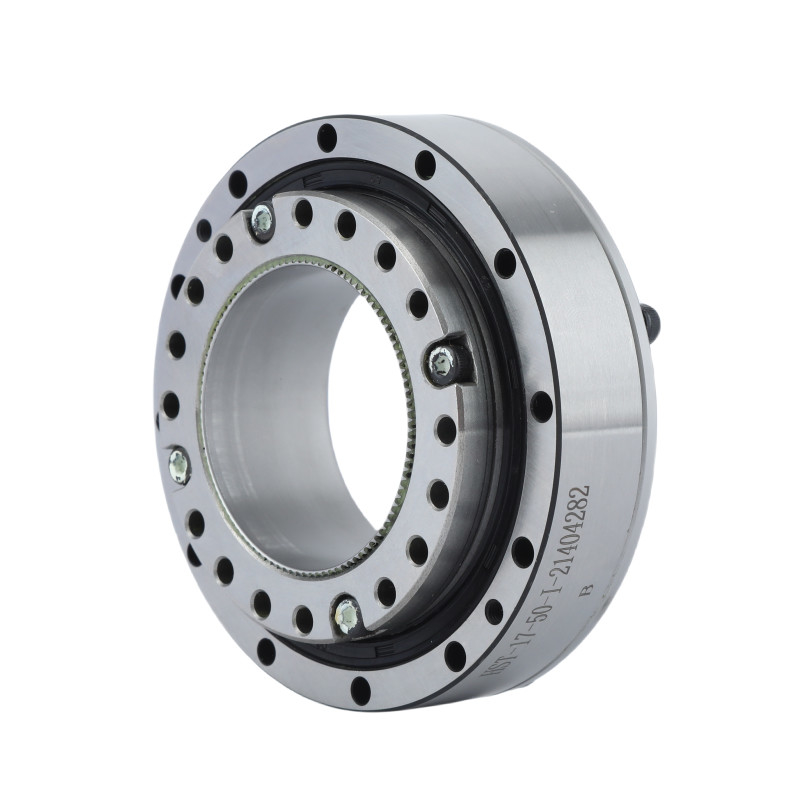

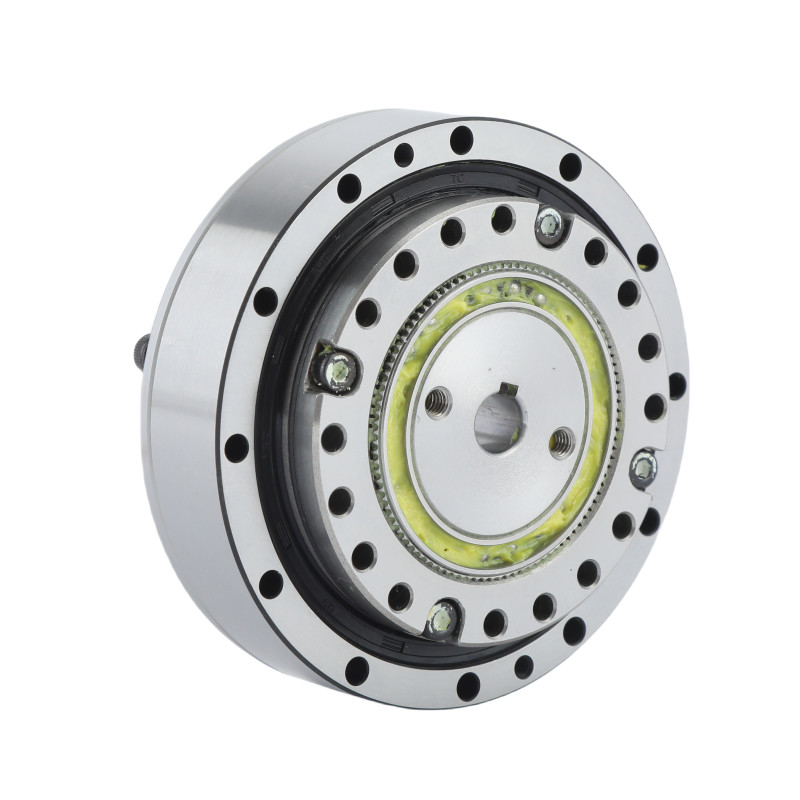

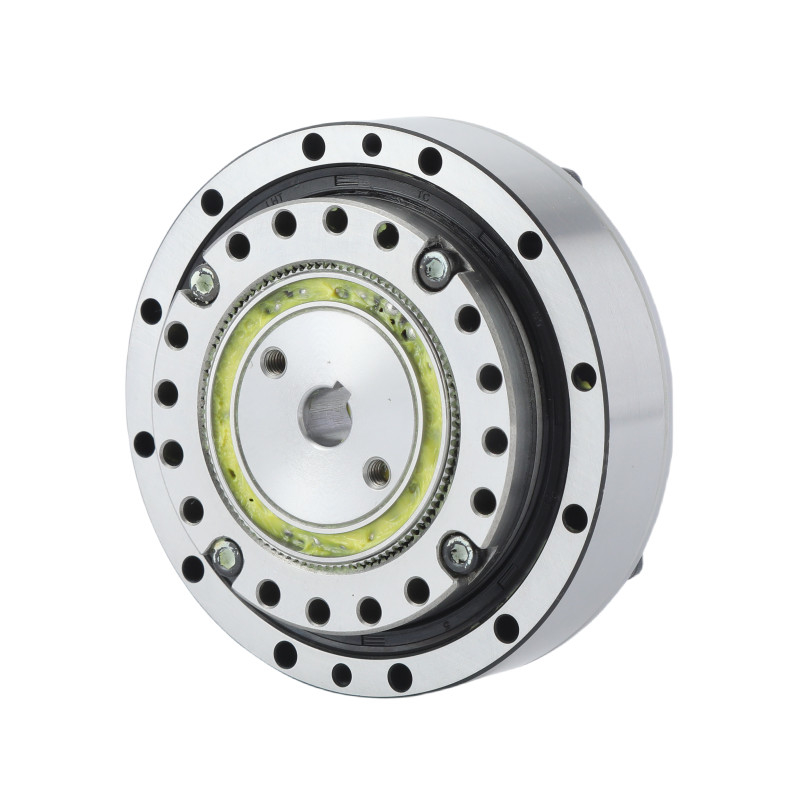

हार्मोनिक ड्राइव रोबोटिक्स, एयरोस्पेस और अन्य परिशुद्धता अनुप्रयोगों में प्रयुक्त एक प्रकार का तनाव तरंग गियर है।उच्च परिशुद्धताकम प्रतिक्रिया और बढ़ी हुई नियंत्रण। दक्षताकम घटकों का अर्थ है कम घर्षण और रखरखाव। संकुचिततामध्यवर्ती अवयवों को समाप्त करने से स्थान की बचत होती है। |
| मॉडल | 17 | |||||
| कमी अनुपात | 50 | 80 | 100 | 120 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 16 | 22 | 24 | 24 | |
| किलोग्राम | 1.6 | 2.2 | 2.4 | 2.4 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 34 | 43 | 54 | 54 | |
| किलोग्राम | 3.5 | 4.4 | 5.5 | 5.5 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 26 | 27 | 39 | 39 | |
| किलोग्राम | 2.6 | 2.7 | 4 | 4 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 70 | 87 | 110 | 86 | |
| किलोग्राम | 7.1 | 8.9 | 11 | 8.8 | ||
| अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
r/min | 7300 | ||||
| अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
r/min | 3500 | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | ||||
| वजन | किलो | 0.54 | ||||
| डिजाइन जीवन | घडी | 10000 | 15000 | 15000 | 15000 | |
|
एलएचटी- I मॉडल 17 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 17 हार्मोनिक ड्राइव | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
7300 रु/मिनट | |||
|
अधिकतम इनपुट गति
|
3500 र/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
17 | |||
|
वजन
|
0.54 किलो | |||
| वारंटी | 1 वर्ष | |||
