उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएचटी-17-XX-यू-III
उच्च परिशुद्धता हार्मोनिक ड्राइव तनाव तरंग गियर बॉक्स Reducer
|
उच्च परिशुद्धता
उच्च टोक़ क्षमता
|
नामित पैरामीटर तालिका
| मॉडल | 17 | |||||
| कमी अनुपात | 50 | 80 | 100 | 120 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 16 | 22 | 24 | 24 | |
| किलोग्राम | 1.6 | 2.2 | 2.4 | 2.4 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 34 | 43 | 54 | 54 | |
| किलोग्राम | 3.5 | 4.4 | 5.5 | 5.5 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 26 | 27 | 39 | 39 | |
| किलोग्राम | 2.6 | 2.7 | 4 | 4 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 70 | 87 | 110 | 86 | |
| किलोग्राम | 7.1 | 8.9 | 11 | 8.8 | ||
| अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
r/min | 7300 | ||||
| अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
r/min | 3500 | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | ||||
| वजन | किलो | 0.99 | ||||
| डिजाइन जीवन | घडी | 10000 | 15000 | 15000 | 15000 | |

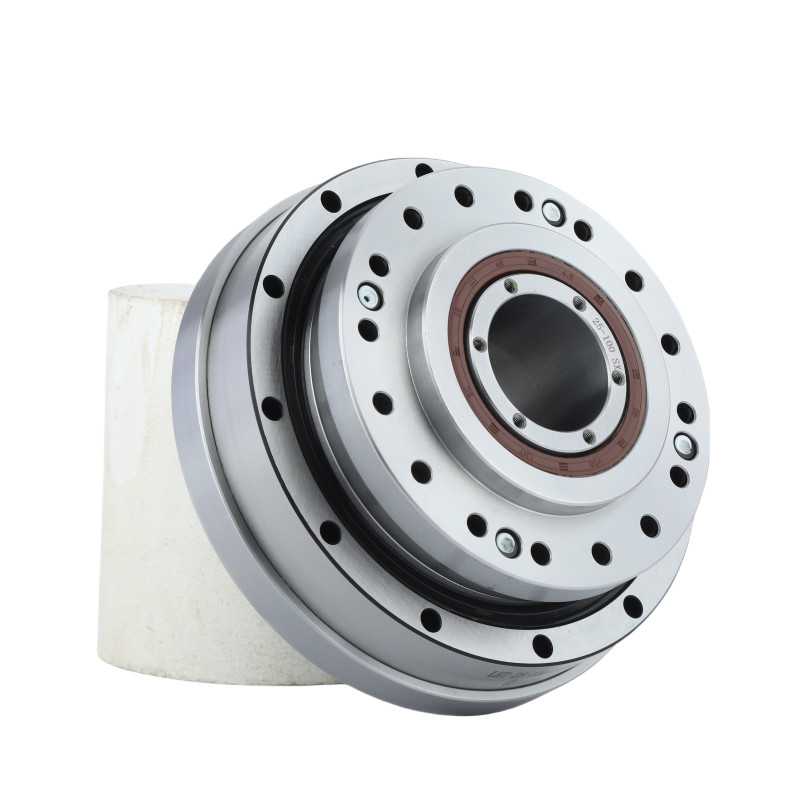

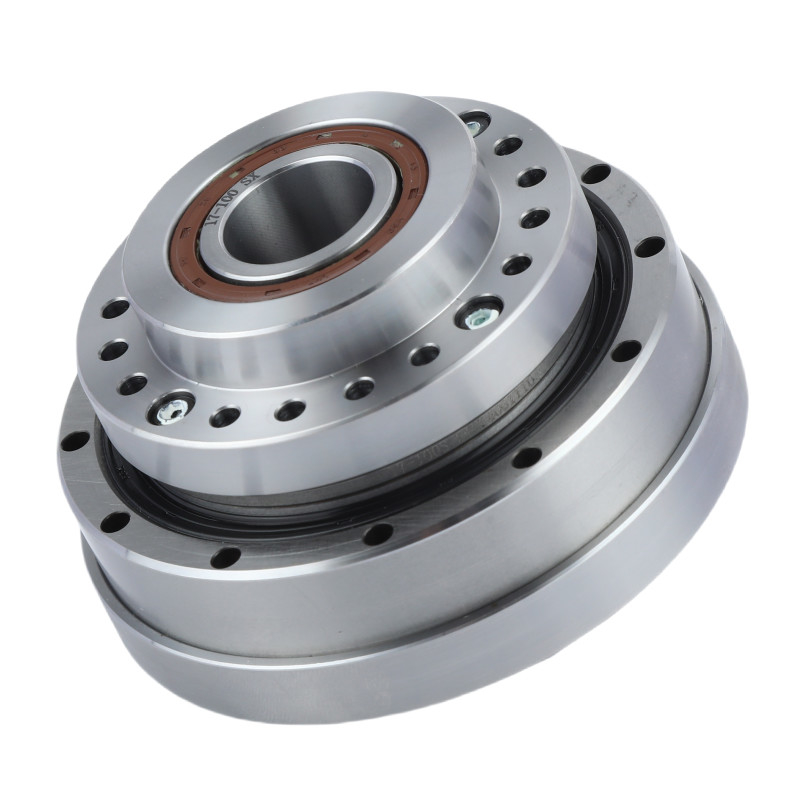

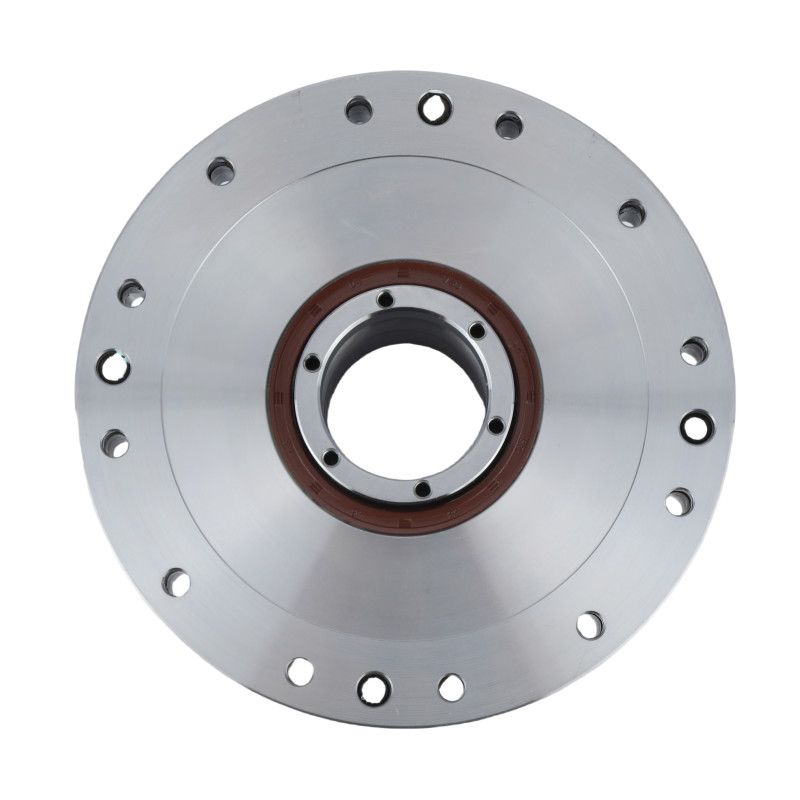

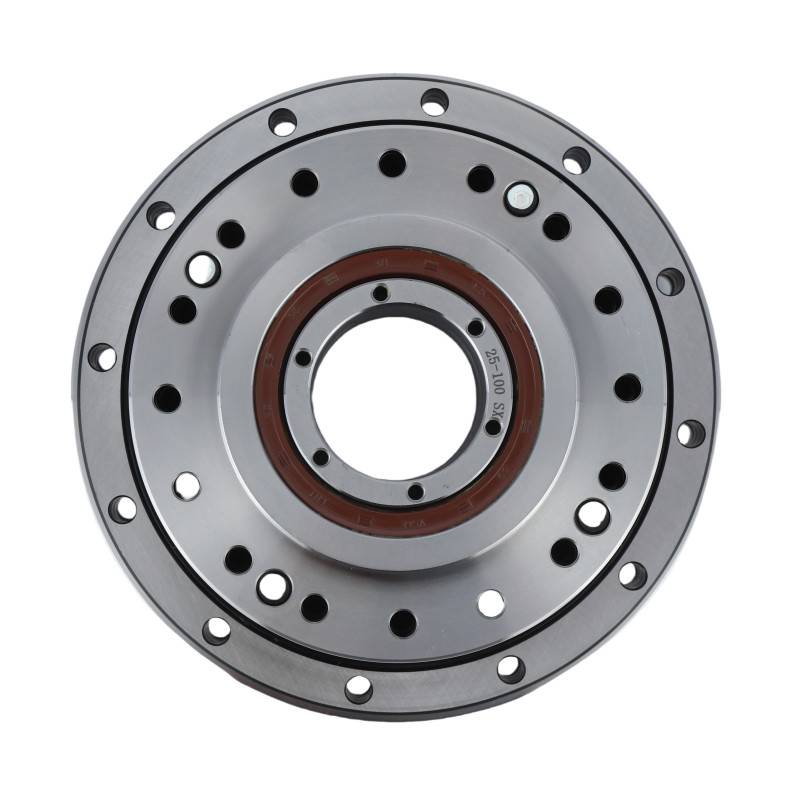

विस्तृत चित्र
|
एलएचटी - III मॉडल 17 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 17 हार्मोनिक ड्राइव | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
7300 रु/मिनट | |||
|
अधिकतम इनपुट गति
|
3500 र/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
17 | |||
|
वजन
|
0.99 किलोग्राम | |||
| वारंटी | 1 वर्ष | |||
आवेदन
|
|
|
| थ्री-डी प्रिंटिंग और कागज निर्माण | चिकित्सा उपकरण | ऑप्टिकल मशीनें |
|
|
|
| एयरोस्पेस | ह्यूमनॉइड रोबोट | औद्योगिक रोबोट |
