उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएचटी-14-XX-यू-III
तनाव तरंग जनरेटर हार्मोनिक ड्राइव रिड्यूसर गियरबॉक्स
|
हार्मोनिक ड्राइवएक प्रकार का गियर तंत्र है जिसका उपयोग उच्च परिशुद्धता गति नियंत्रण के लिए किया जाता है। इसमें तीन मुख्य घटक होते हैंः एक तरंग जनरेटर, एक फ्लेक्सस्पलाइन, और एक परिपत्र स्पलाइन। विशेषताएं
|
नामित पैरामीटर तालिका
| मॉडल | 14 | |||||
| कमी अनुपात | 50 | 80 | 100 | 120 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| किलोग्राम | 0.55 | 0.8 | 0.8 | 0.8 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 18 | 23 | 28 | 28 | |
| किलोग्राम | 1.8 | 2.4 | 2.9 | 2.9 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 6.9 | 11 | 11 | 11 | |
| किलोग्राम | 0.7 | 1.1 | 1.1 | 1.1 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 35 | 47 | 54 | 54 | |
| किलोग्राम | 3.6 | 4.8 | 5.5 | 5.5 | ||
| अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
r/min | 8500 | ||||
| अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
r/min | 3500 | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | ||||
| वजन | किलो | 0.7 | ||||
| डिजाइन जीवन | घडी | 10000 | 15000 | 15000 | 15000 | |

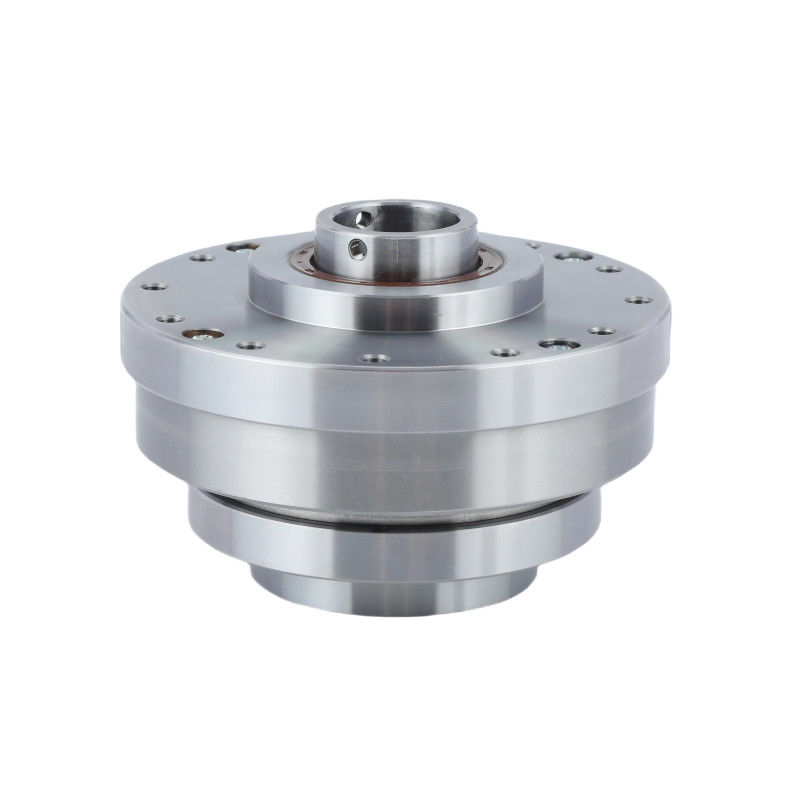

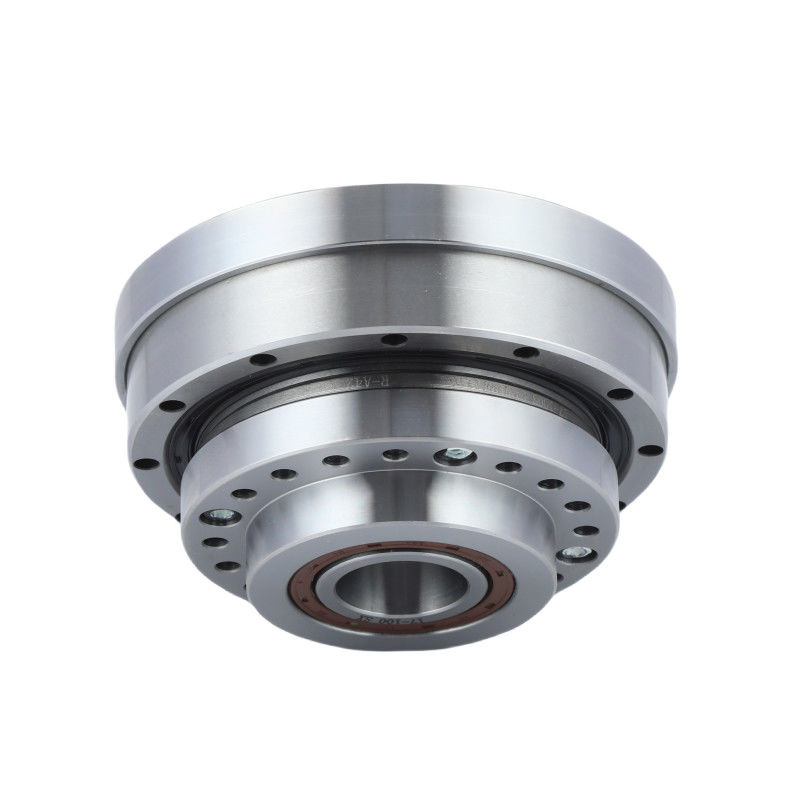

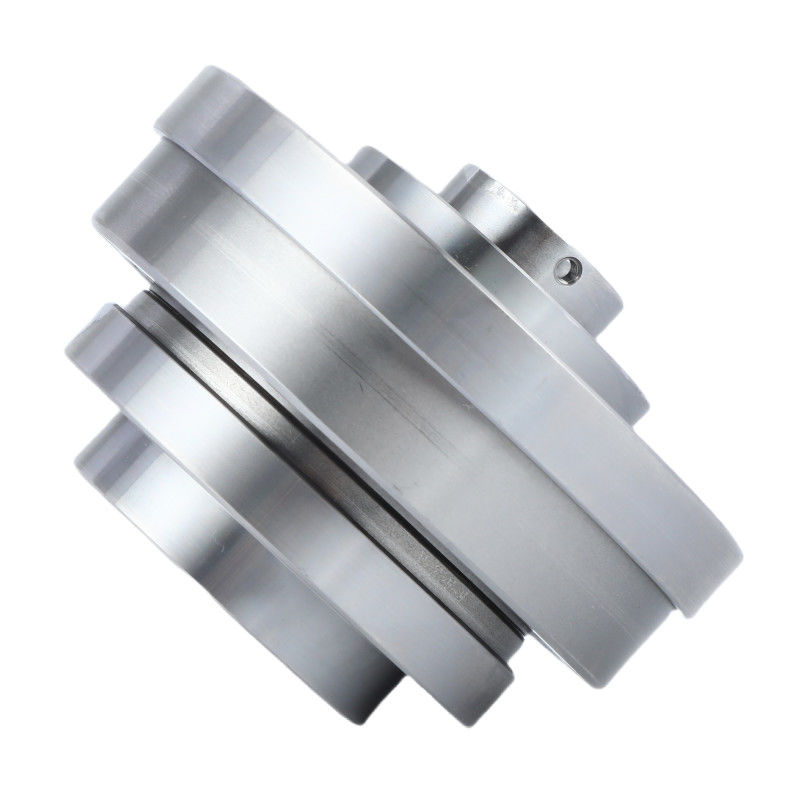

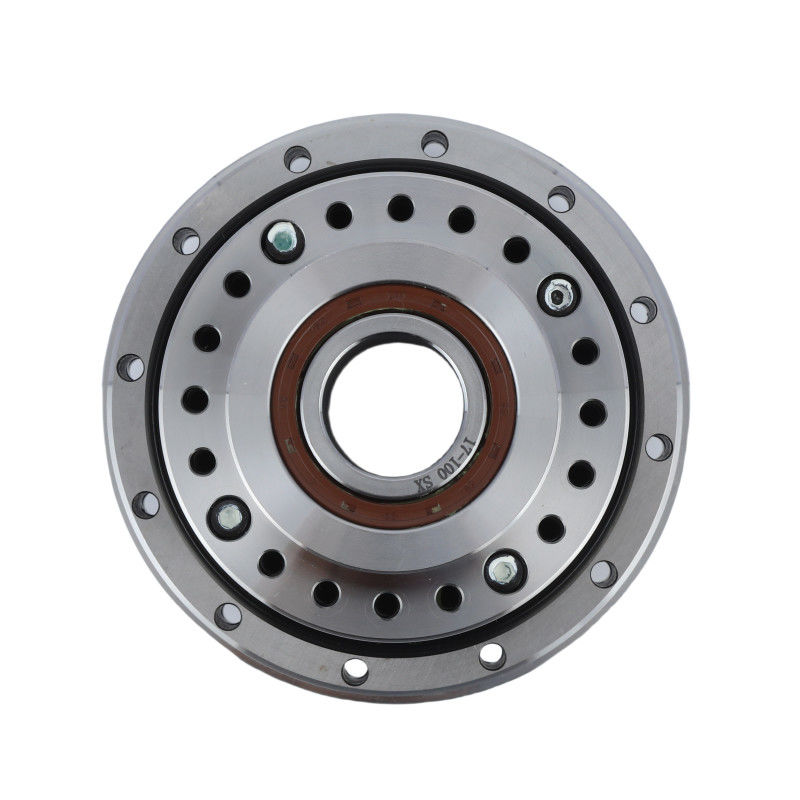

विस्तृत चित्र
|
एलएचटी - III मॉडल 14 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 14 हार्मोनिक ड्राइव | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
8500 र/मिनट | |||
|
अधिकतम इनपुट गति
|
3500 र/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
14 | |||
|
वजन
|
0.7 किलो | |||
| वारंटी | 1 वर्ष | |||
आवेदन
|
|
|
| औद्योगिक रोबोट | सीएनसी मशीनें | एयरोस्पेस |
