उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएसएस-32-XX-यू-II
|
आवेदनतनाव तरंग घटकों का उपयोग उच्च सटीकता और विश्वसनीयता की आवश्यकता वाले विभिन्न अनुप्रयोगों में किया जाता है, जिनमें शामिल हैंः
|
| मॉडल | 32 | |||||
| कमी अनुपात | 50 | 80 | 100 | 120 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 76 | 118 | 137 | 137 | |
| किलोग्राम | 7.8 | 12 | 14 | 14 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 216 | 304 | 333 | 353 | |
| किलोग्राम | 22 | 31 | 34 | 36 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 108 | 167 | 216 | 216 | |
| किलोग्राम | 11 | 17 | 22 | 22 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 382 | 568 | 647 | 686 | |
| किलोग्राम | 39 | 58 | 66 | 70 | ||
| अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
r/min | 4800 | ||||
| अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
r/min | 3500 | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | ||||
| वजन | किलो | 3.11 | ||||
| डिजाइन जीवन | घडी | 10000 | 15000 | 15000 | 15000 | |
|

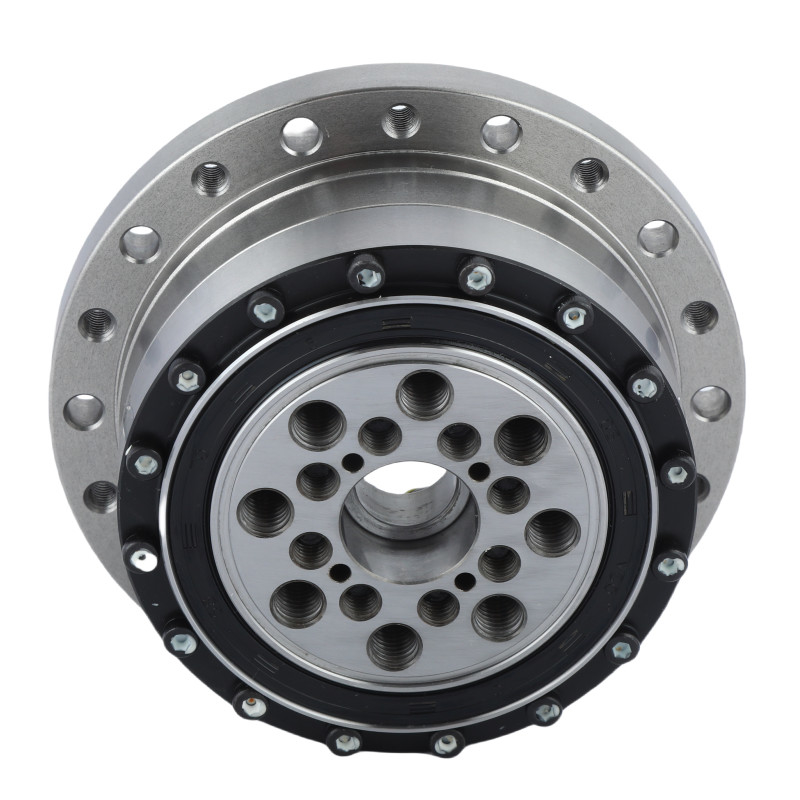

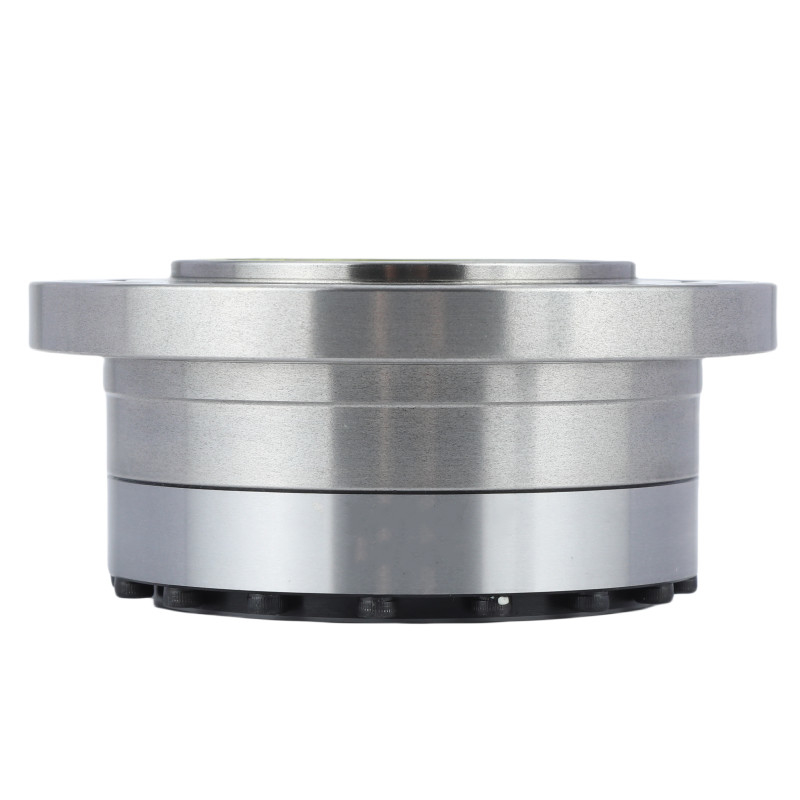

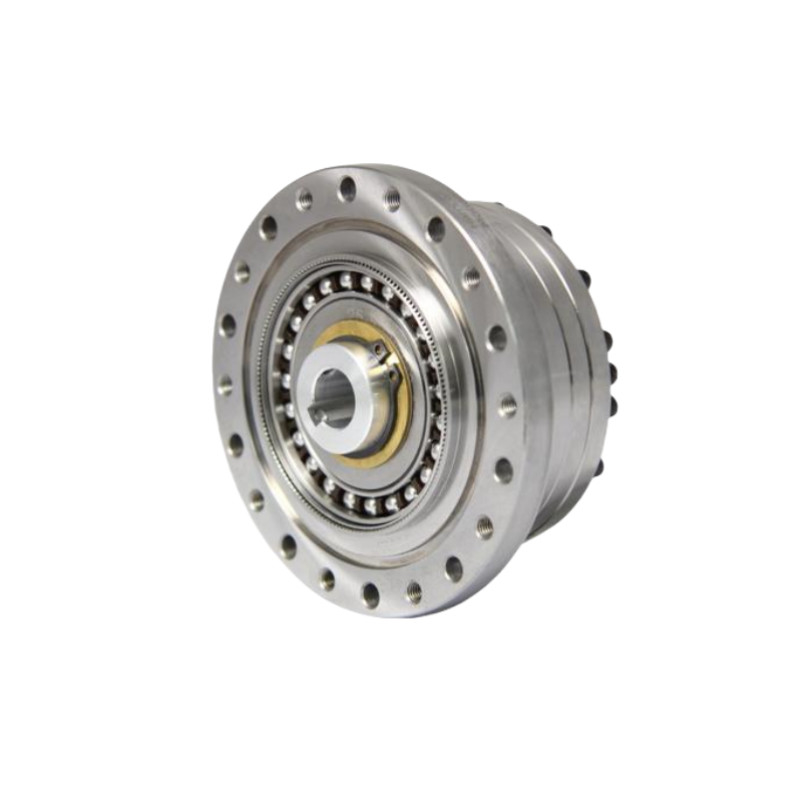

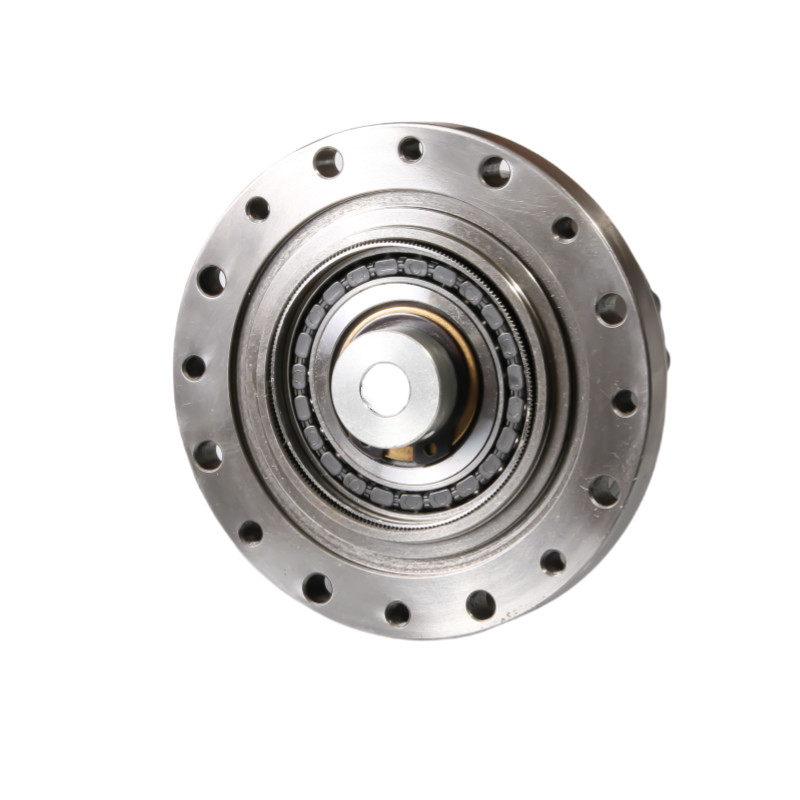

एलएसएस - II मॉडल 32 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 32 हार्मोनिक ड्राइव | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
4800 आर/मिनट | |||
|
अधिकतम इनपुट गति
|
3500 र/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
32 | |||
|
वजन
|
3.11 किलो | |||
| वारंटी | 1 वर्ष | |||
