उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएसएस-14-XX-यू-II

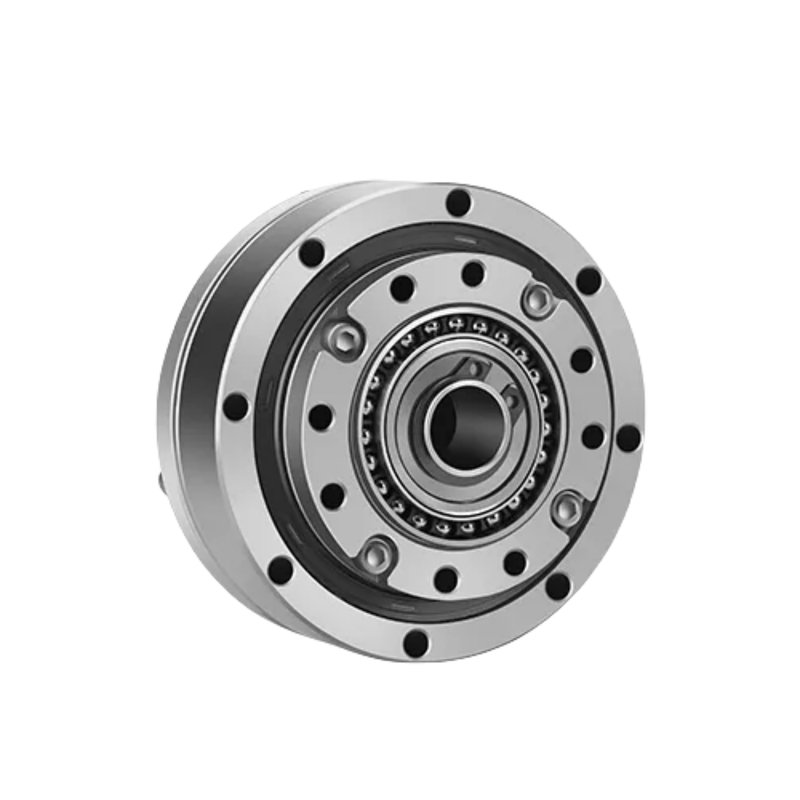

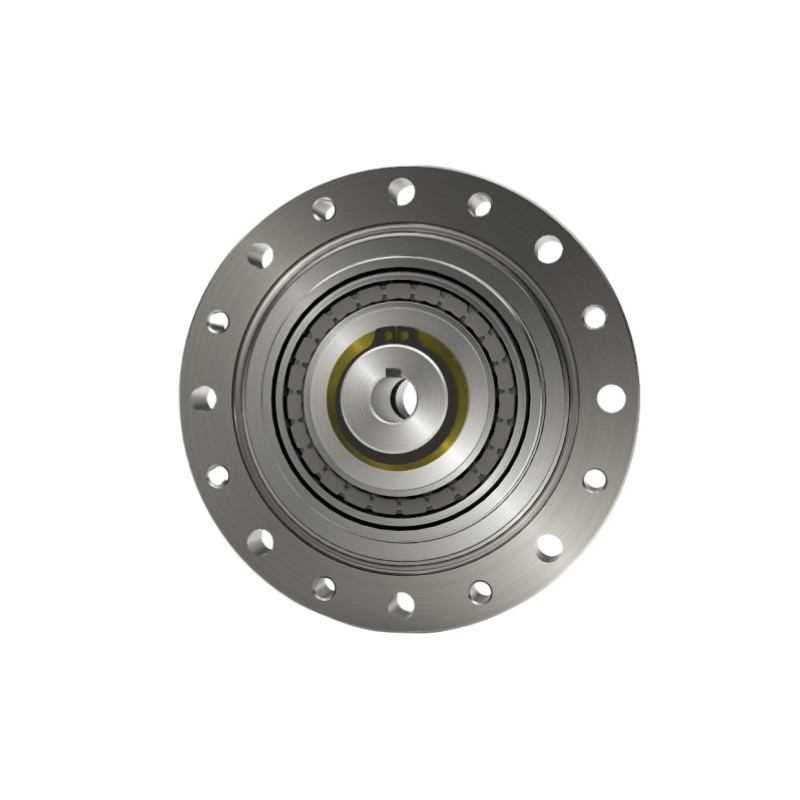

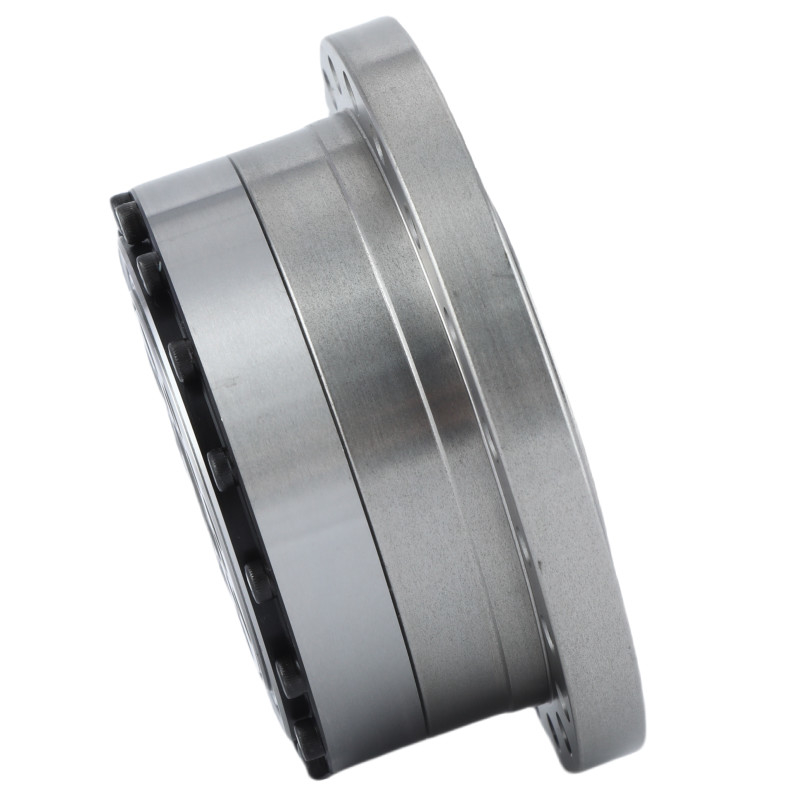

उच्च परिशुद्धता हार्मोनिक कमी गियर
|
आवेदन रोबोटिक्स: औद्योगिक रोबोट, सेवा रोबोट, सर्जिकल रोबोट चिकित्सा उपकरण: इमेजिंग उपकरण, प्रोस्थेटिक्स और एक्सोस्केलेटन दूरसंचार: एंटीना पोजिशनिंग सिस्टम नवीकरणीय ऊर्जा: सौर ट्रैकर्स, पवन टरबाइन |
पैरामीटर तालिका
| मॉडल | 14 | |||||
| कमी अनुपात | 50 | 80 | 100 | 120 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| किलोग्राम | 0.55 | 0.8 | 0.8 | 0.8 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 18 | 23 | 28 | 28 | |
| किलोग्राम | 1.8 | 2.4 | 2.9 | 2.9 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 6.9 | 11 | 11 | 11 | |
| किलोग्राम | 0.7 | 1.1 | 1.1 | 1.1 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 35 | 47 | 54 | 54 | |
| किलोग्राम | 3.6 | 4.8 | 5.5 | 5.5 | ||
| अनुमत अधिकतम इनपुट रोटेशनल स्पीड ((ग्रिज) | r/min | 8500 | ||||
| अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) | r/min | 3500 | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | ||||
| वजन | किलो | 0.51 | ||||
| डिजाइन जीवन | घडी | 10000 | 15000 | 15000 | 15000 | |
|
एलएसएस - II मॉडल 14 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 14 हार्मोनिक ड्राइव | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
3500 र/मिनट | |||
|
अधिकतम इनपुट गति
|
8500 र/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
14 | |||
|
वजन
|
0.51 किलो | |||
| वारंटी | 1 वर्ष | |||
आवेदन
|
|
|
| विनिर्माण प्रणाली | ह्यूमनॉइड रोबोट | अर्धचालक प्रणाली |
