उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएसएस-40-XX-यूआई
|

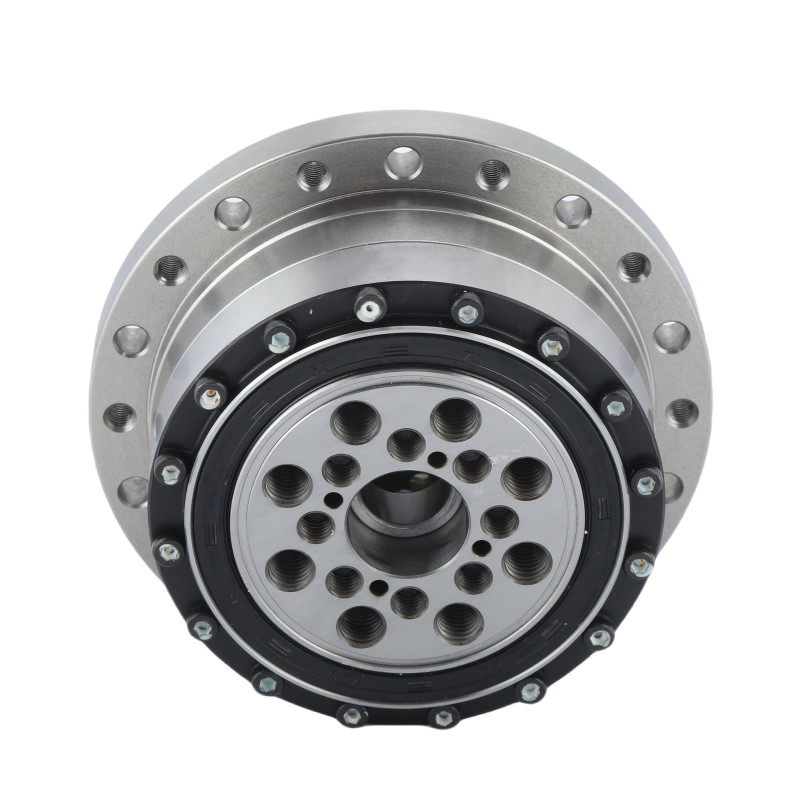

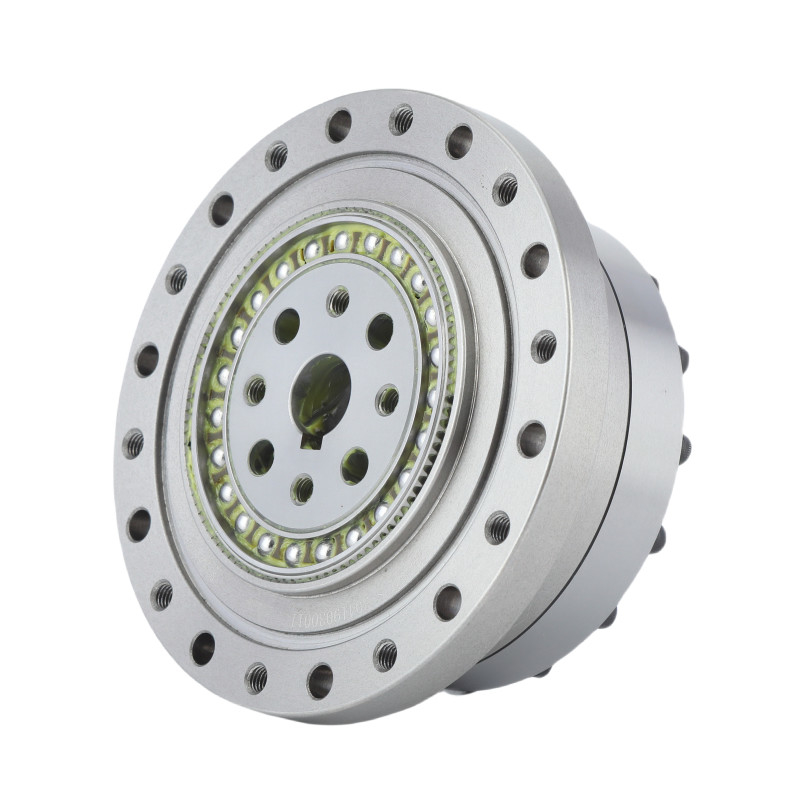

तनाव तरंग कम करने वाले (हार्मोनिक ड्राइव) आधुनिक यांत्रिक प्रणालियों के लिए आवश्यक घटक हैं, जिन्हें उच्च परिशुद्धता, कॉम्पैक्ट आकार और उच्च टोक़ संचरण की आवश्यकता होती है।जो फ्लेक्सस्पलाइन के विरूपण और गियर दांतों के सटीक जुड़ाव का लाभ उठाती है, उन्हें रोबोटिक्स, एयरोस्पेस और विभिन्न औद्योगिक क्षेत्रों में अनुप्रयोगों के लिए आदर्श बनाता है। |
आवेदनरोबोटिक्सआम तौर पर रोबोट के हाथ और पैरों के जोड़ों में उपयोग किया जाता है, जहां सुचारू, सटीक आंदोलनों के लिए सटीक नियंत्रण और उच्च टोक़ आवश्यक हैं। |
| मॉडल | 40 | |||||
| कमी अनुपात | 50 | 80 | 100 | 120 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 137 | 206 | 265 | 294 | |
| किलोग्राम | 14 | 21 | 27 | 30 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 402 | 519 | 568 | 617 | |
| किलोग्राम | 41 | 53 | 58 | 63 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 196 | 284 | 372 | 451 | |
| किलोग्राम | 20 | 29 | 38 | 46 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 686 | 980 | 1080 | 1180 | |
| किलोग्राम | 70 | 100 | 110 | 120 | ||
| अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
r/min | 4000 | ||||
| अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
r/min | 3000 | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | ||||
| वजन | किलो | 4.6 | ||||
| डिजाइन जीवन | घडी | 10000 | 15000 | 15000 | 15000 | |
|
एलएसएस - I मॉडल 40 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 40 हार्मोनिक ड्राइव | |||
|
घटक
|
तरंग जनरेटर, फ्लेक्सस्प्लाइन, सर्कुलर स्प्लाइन | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
3000 आर/मिनट | |||
|
अधिकतम इनपुट गति
|
4000 रु/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
40 | |||
|
वजन
|
4.6 किलो | |||
| वारंटी | 1 वर्ष | |||
