उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएसएस-20-XX-यूआई
|

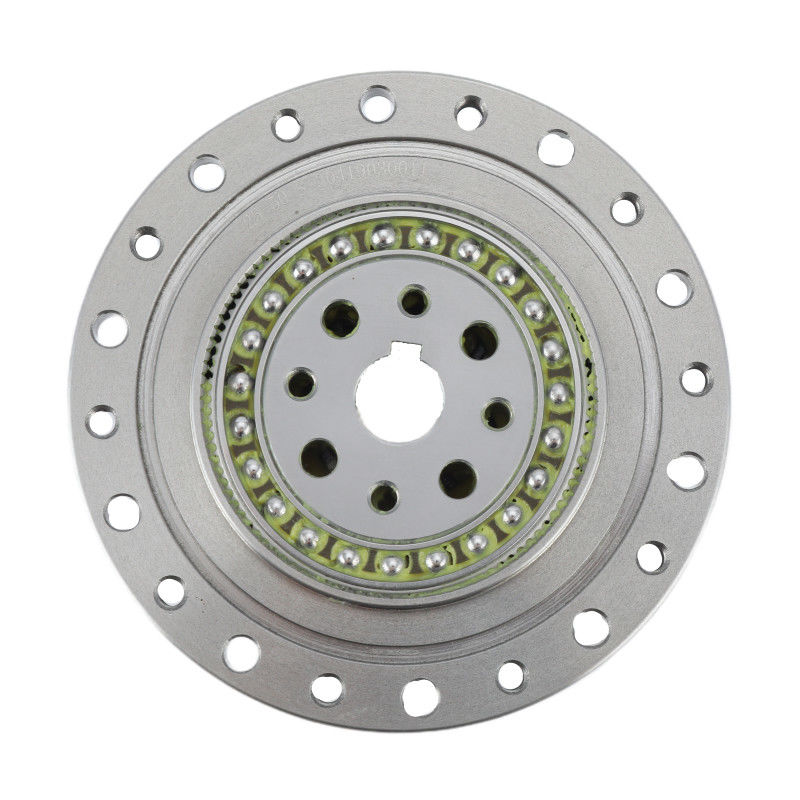

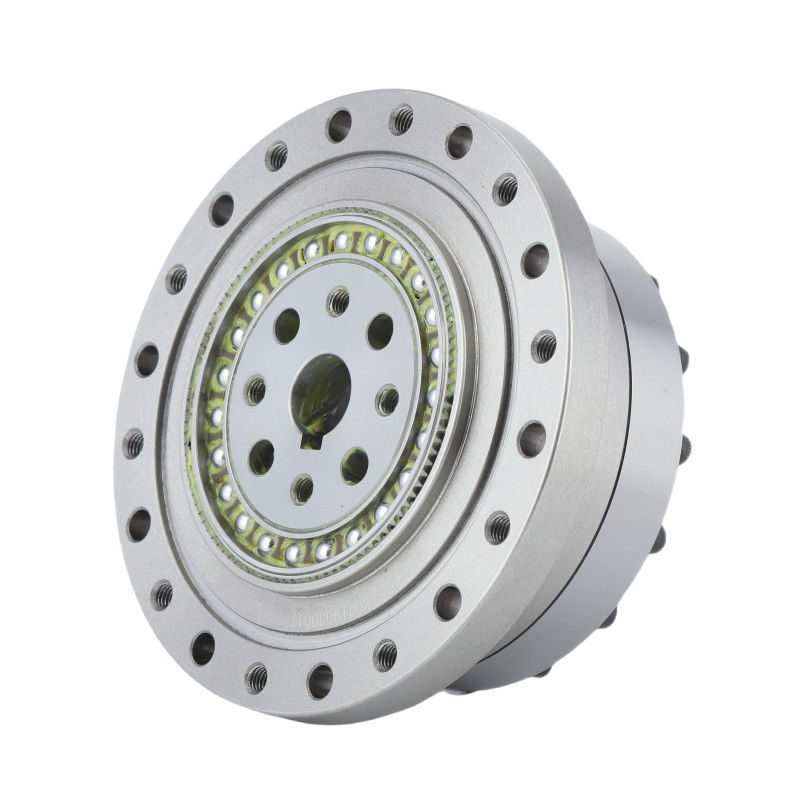

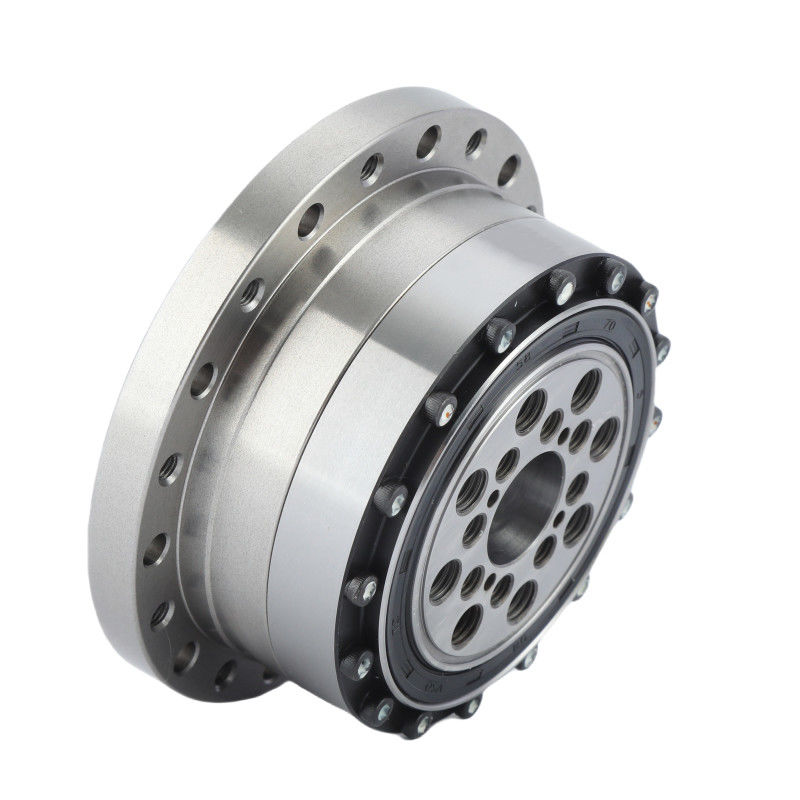

तनाव तरंग कम करने वाले (हार्मोनिक ड्राइव) कई आधुनिक यांत्रिक प्रणालियों में आवश्यक घटक हैं, जो कुशल, सटीक और विश्वसनीय गियर कमी प्रदान करते हैं।उनकी अनूठी रचना और क्षमताएं उन्हें उच्च परिशुद्धता और कॉम्पैक्ट की आवश्यकता वाले क्षेत्रों में अपरिहार्य बनाती हैं, हल्के समाधान। |
विशेषताएंउच्च कमी अनुपातएक ही चरण में बहुत उच्च कमी अनुपात प्राप्त कर सकते हैं। कॉम्पैक्ट और हल्काअपने डिजाइन के कारण, वे पारंपरिक गियर सिस्टम की तुलना में बहुत छोटे और हल्के पैकेज में एक उच्च कमी अनुपात प्रदान करते हैं। उच्च परिशुद्धता और दोहरावन्यूनतम प्रतिक्रिया सुनिश्चित करता है, जिससे उन्हें उच्च स्थिति सटीकता की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है। उच्च टॉर्क ट्रांसमिशनअपने आकार के सापेक्ष उच्च टोक़ प्रेषित कर सकते हैं, जो महत्वपूर्ण बल की आवश्यकता वाले अनुप्रयोगों के लिए फायदेमंद है। |
| मॉडल | 20 | ||||||
| कमी अनुपात | 50 | 80 | 100 | 120 | 160 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 25 | 34 | 40 | 40 | 40 | |
| किलोग्राम | 2.5 | 3.5 | 4.1 | 4.1 | 4.1 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 56 | 74 | 82 | 87 | 92 | |
| किलोग्राम | 5.7 | 7.5 | 8.4 | 8.9 | 9.4 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 34 | 47 | 49 | 49 | 49 | |
| किलोग्राम | 3.5 | 4.8 | 5 | 5 | 5 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 98 | 127 | 147 | 147 | 147 | |
| किलोग्राम | 10 | 13 | 15 | 15 | 15 | ||
| अधिकतम अनुमेय इनपुट घूर्णन गति वसा |
r/min | 6500 | |||||
| अनुमेय औसत इनपुट घूर्णन गति वसा |
r/min | 3500 | |||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | |||||
| वजन | किलो | 0.96 | |||||
| डिजाइन जीवन | घडी | 10000 | 15000 | 15000 | 15000 | 15000 | |
|
एलएसएस - आई मॉडल 20 हार्मोनिक गियर इकाइयों के मुख्य गुण | |||
| उत्पाद | मॉडल 20 तनाव तरंग कम करनेवाला | |||
|
सामग्री
|
स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक | |||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | |||
|
औसत इनपुट गति
|
3500 र/मिनट | |||
|
अधिकतम इनपुट गति
|
6500 रु/मिनट | |||
|
डिजाइन जीवन
|
15000 घंटे | |||
|
मॉडल
|
20 | |||
|
वजन
|
0.96 किलो | |||
| वारंटी | 1 वर्ष | |||
