उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएसएस-14-XX-यूआई

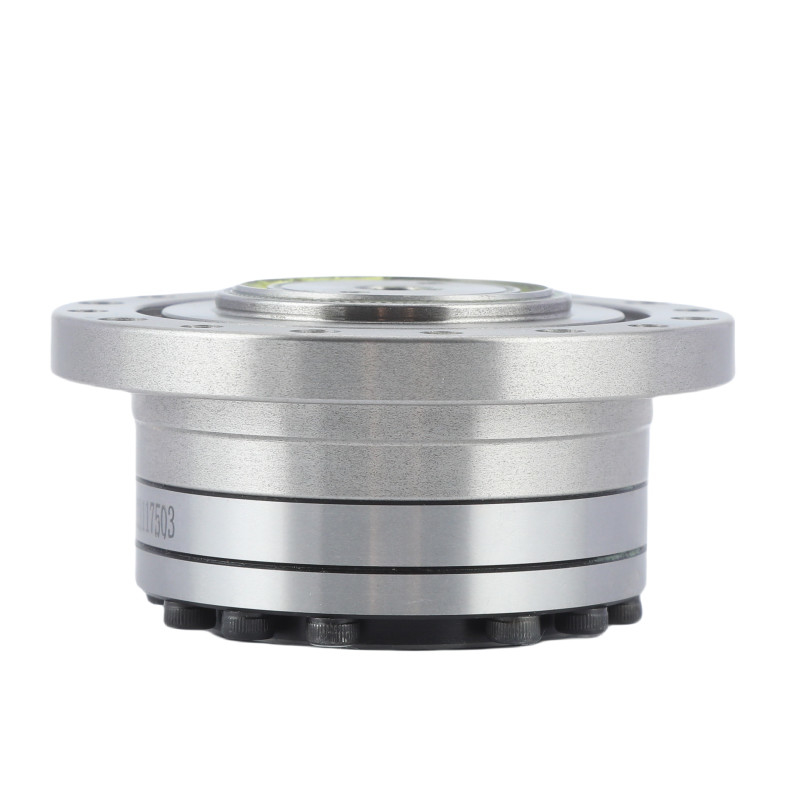

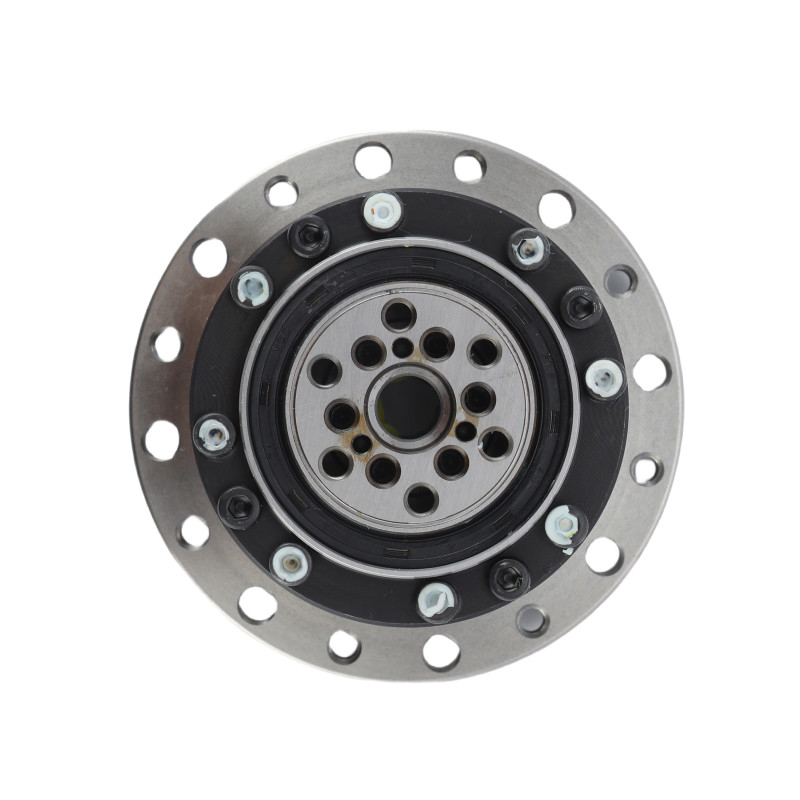

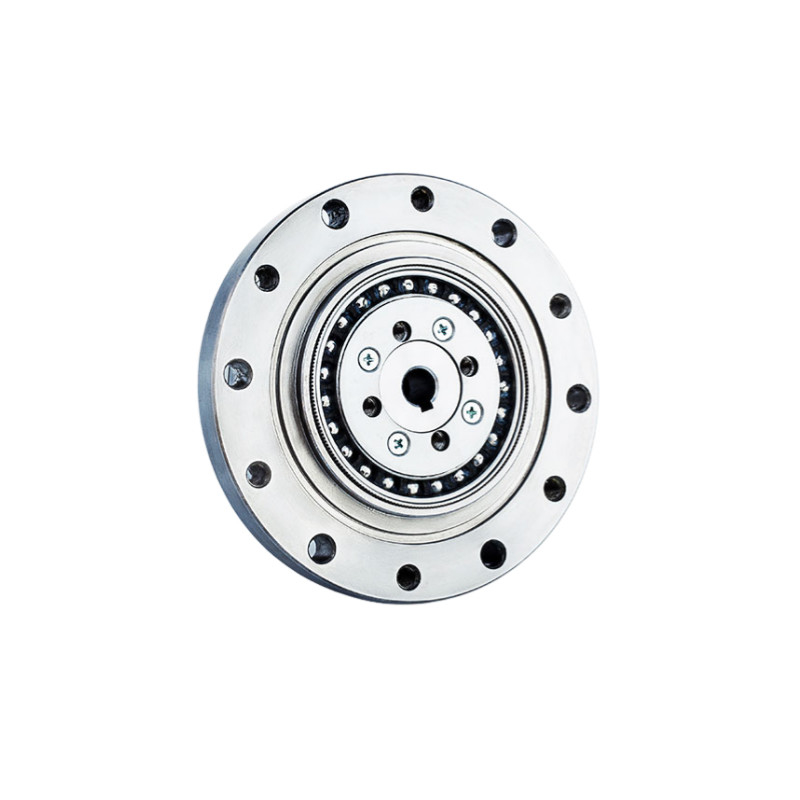

8500 आर/मिनट शून्य बैकलैश रिड्यूसर स्ट्रेन वेव ड्राइव हार्मोनिक गियर
|
तरंग जनरेटरयह एक दीर्घवृत्त के आकार का कैम है, जो आमतौर पर गोलाकार बीयरिंग से लैस होता है, जिसे फ्लेक्सस्पलाइन के अंदर रखा जाता है। जैसे-जैसे यह घूमता है, यह फ्लेक्सस्पलाइन को दीर्घवृत्त के आकार में विकृत करता है। |
|
फ्लेक्सस्पलाइनयह एक पतली दीवार वाला, लचीला बेलनाकार घटक है जिसमें बाहरी दांत होते हैं। यह गोलाकार स्पलाइन के अंदर फिट बैठता है और तरंग जनरेटर के कारण एक अण्डाकार आकार में विकृत हो जाता है।फ्लेक्सस्पलाइन में गोल स्पलाइन की तुलना में कम दांत होते हैं. |
|
|
गोलाकार स्प्लिन्सयह एक कठोर परिपत्र अंगूठी है जिसमें आंतरिक दांत होते हैं जो फ्लेक्सस्पलाइन के बाहरी दांतों के साथ जाली होते हैं। |
पैरामीटर तालिका
| मॉडल | 14 | |||||
| कमी अनुपात | 50 | 80 | 100 | 120 | ||
| 2000r/min इनपुट पर नामित टोक़ | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| किलोग्राम | 0.55 | 0.8 | 0.8 | 0.8 | ||
| स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | Nm | 18 | 23 | 28 | 28 | |
| किलोग्राम | 1.8 | 2.4 | 2.9 | 2.9 | ||
| औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | Nm | 6.9 | 11 | 11 | 11 | |
| किलोग्राम | 0.7 | 1.1 | 1.1 | 1.1 | ||
| अनुमत अधिकतम क्षणिक टोक़ | Nm | 35 | 47 | 54 | 54 | |
| किलोग्राम | 3.6 | 4.8 | 5.5 | 5.5 | ||
|
अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
r/min | 8500 | ||||
|
अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
r/min | 3500 | ||||
| प्रतिकूल प्रतिक्रिया | आर्क सेक | ≤20 | ||||
| वजन | किलो | 0.51 | ||||
| डिजाइन जीवन | घडी | 10000 | 15000 | 15000 | 15000 | |
| एलएसएस-आई सीरीज मॉडल 14 हार्मोनिक गियर इकाइयों के प्रमुख गुण | |||
| उत्पाद | हार्मोनिक गियर इकाइयां | ||
|
सामग्री
|
स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक | ||
|
कमी अनुपात
|
50:1, 80:1, 100:1, 120:1 | ||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
3500 र/मिनट | ||
|
अधिकतम इनपुट गति
|
8500 र/मिनट | ||
|
डिजाइन जीवन
|
15000 घंटे | ||
|
मॉडल
|
14 | ||
|
वजन
|
0.51 किलो | ||
| वारंटी | 1 वर्ष | ||
आवेदन
|
|
|
| सीएनसी मशीनें | अर्धचालक प्रणाली | औद्योगिक रोबोट |
