उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
एलएसएन-11-XX-यूआई
विशाल सटीकता के सामंजस्य ड्राइव डिजाइन द्वारा शून्य से कम प्रतिक्रिया है।यह संचरण सटीकता के उच्चतम स्तर प्रदान करता है और न्यूनतम जड़ता के साथ एक एकल चरण में एक उच्च अनुपात में कमी का समर्थन कर सकते हैंअत्यधिक सटीक, टोरेंट-घन डिजाइन हार्मोनिक ड्राइव को सटीक गति नियंत्रण अनुप्रयोगों के लिए आदर्श समाधान बनाता है।
हमारे विशाल परिशुद्धता सामंजस्य ड्राइव रेंज में तनाव तरंग गियर विकल्पों की एक विस्तृत विविधता शामिल है।
|
|
हार्मोनिक ड्राइव की मुख्य विशेषताएं
हार्मोनिक ड्राइव के विनिर्देश
नामित मापदंडों की तालिका
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17.0 | 1.73 | 8500 | 3500 | ≤30 | 0.17 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8.0 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5.0 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25.0 | 2.55 | 10000 | |||||
| एलएसएन-11-एक्सएक्स-यू-आई अल्ट्रालाइट स्ट्रेन वेव रिड्यूसर के मुख्य गुण | |||
| उत्पाद | हल्का वजन मॉडल 11 हार्मोनिक ड्राइव | ||
|
सामग्री
|
स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक | ||
|
कमी अनुपात
|
50, 80, 100 | ||
|
प्रतिकूल प्रतिक्रिया
|
30 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
3500 र/मिनट | ||
|
अधिकतम इनपुट गति
|
8500 र/मिनट | ||
|
डिजाइन जीवन
|
10000 घंटे | ||
|
मॉडल
|
8 | ||
|
वजन
|
0.17 किलो | ||
| वारंटी | 1 वर्ष | ||
| लीड टाइम | 2 ️ 4 सप्ताह | ||
| आवेदन | रोबोटिक्स और स्वचालन, अर्धचालक उपकरण, एयरोस्पेस | ||

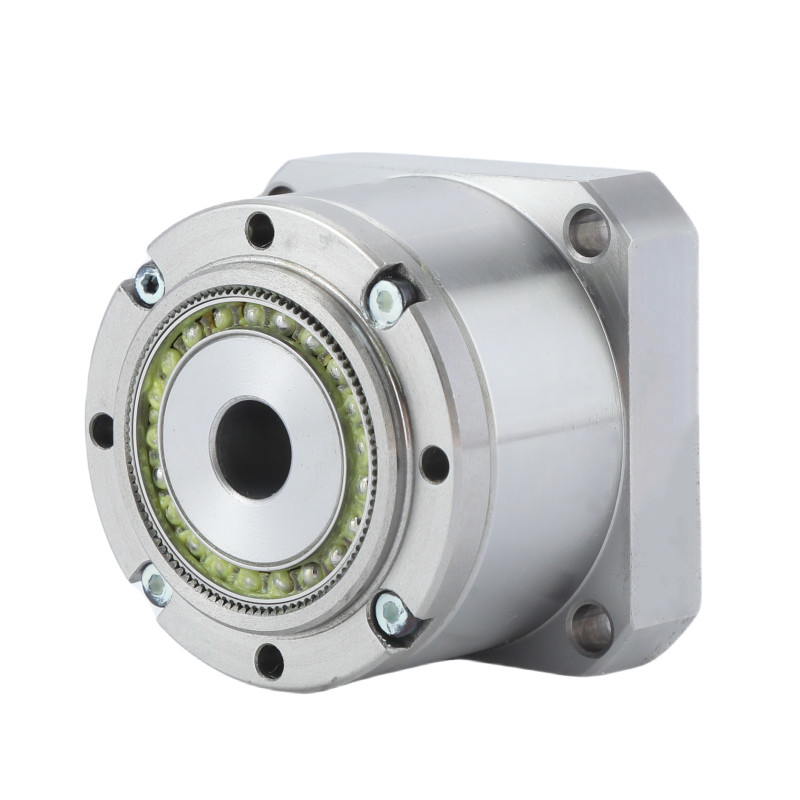

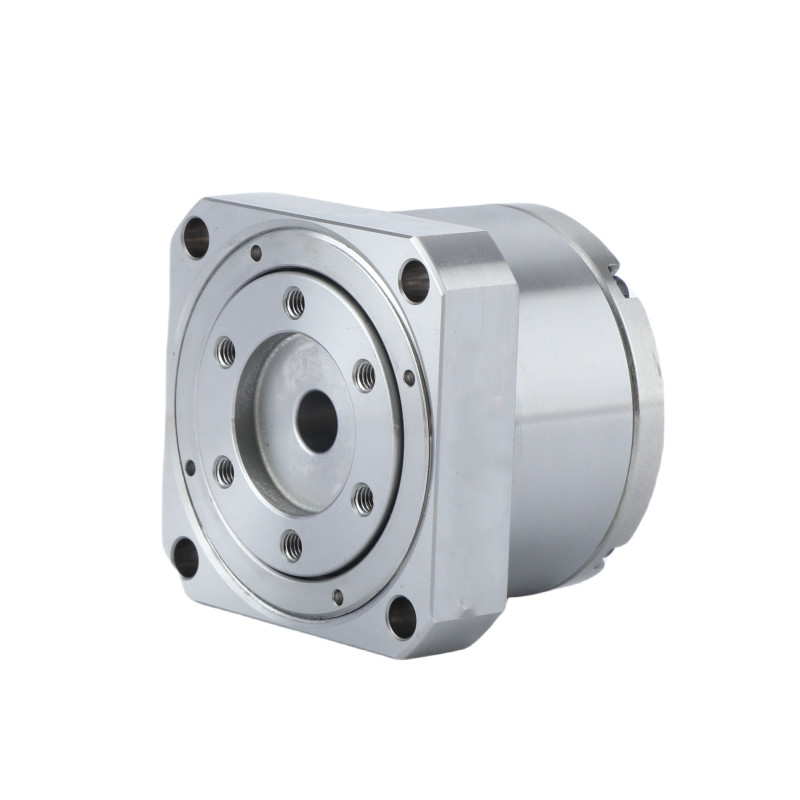

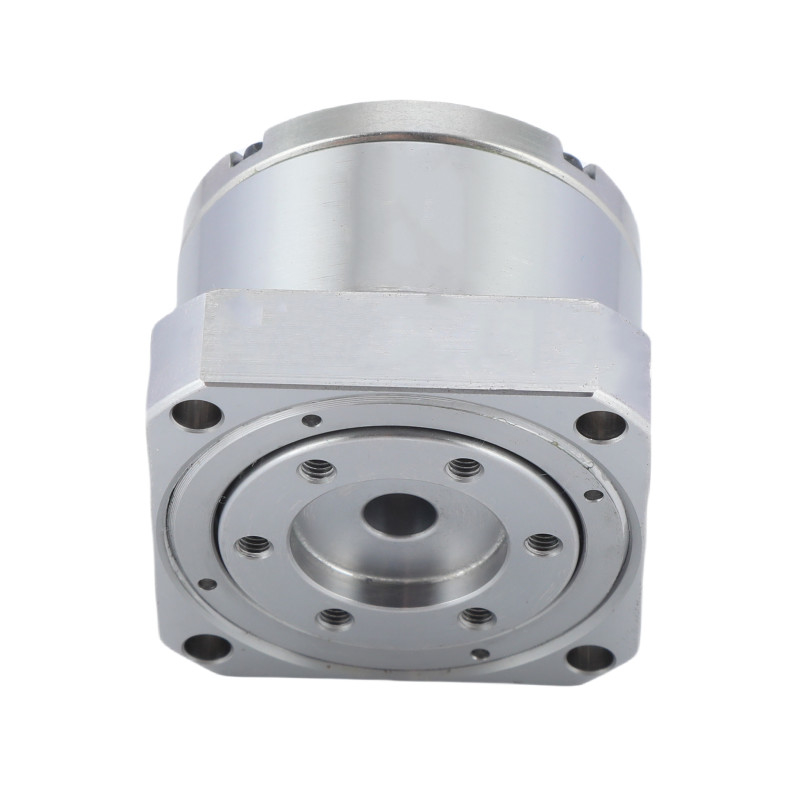

विस्तृत चित्र
आवेदन
|
|
|
| औद्योगिक रोबोट | एयरोस्पेस | विनिर्माण प्रणाली |
PDF चित्र डाउनलोड करें
