उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
आरवी-सी
आरवी-सी श्रृंखला खोखले शाफ्ट आरवी reducer के रूप में जाना जाता है, यह उच्च सटीकता, कठोरता, टोक़, भार समर्थन बनाए रखता है।
प्रमुख विशेषताएं
स्पाविसर्जनs
 |
विनिर्देश | आउटपुट टॉर्क kgf-m ((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50(490) | |
| 100 | 100 ((980) | |
| 120 | 120(1176) | |
| 200 | २००१ | |
| 320 | 320(3136) | |
| 400 | 400 ((3920) | |
| 500 | 500(4900) |
आरवी-सी श्रृंखला के पैरामीटर तालिका
| मॉडल |
घुमावदार कठोरता Nm/arc.min. |
आयाम ((मिमी) | अनुमत झुकने का टोक़ (एनएम) |
अनुमेय जोर भार (एन) |
घुमावदार कठोरता | प्रतिवाद/निष्क्रिय प्रस्ताव | ||
| अ | b | Nm/arc.min. | arc.min | घूर्णन गति का निर्धारण (एनएम) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ±294 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ±794 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ±147 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±29.4 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±29.4 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ±58.8 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ±94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |

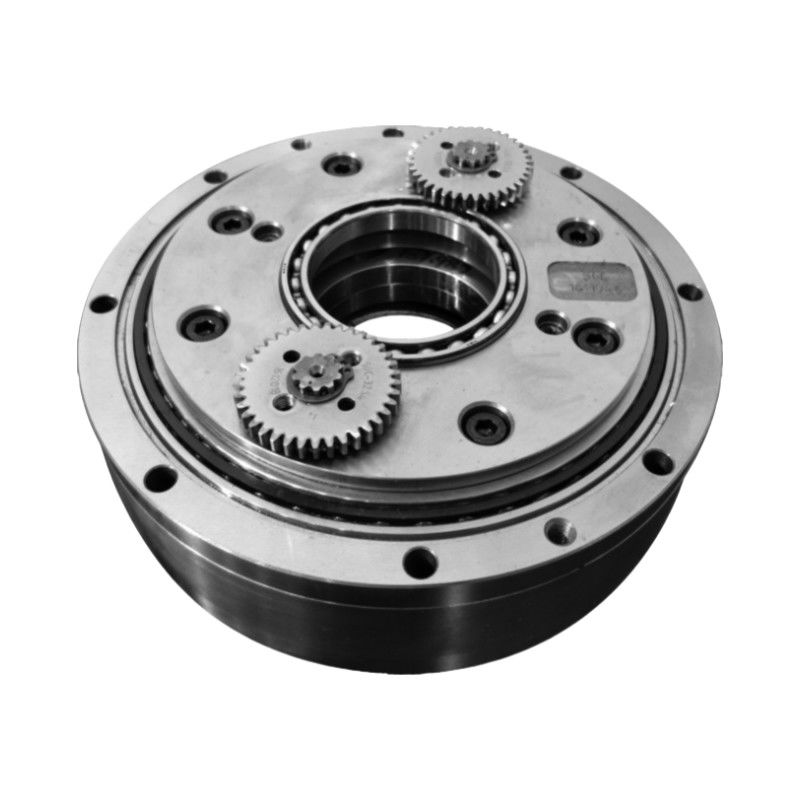

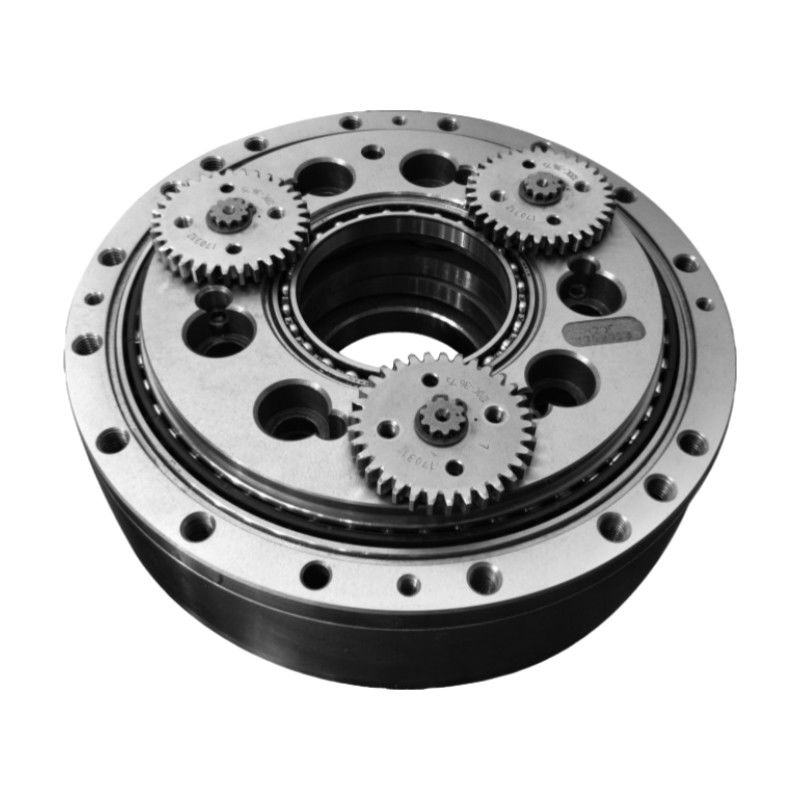

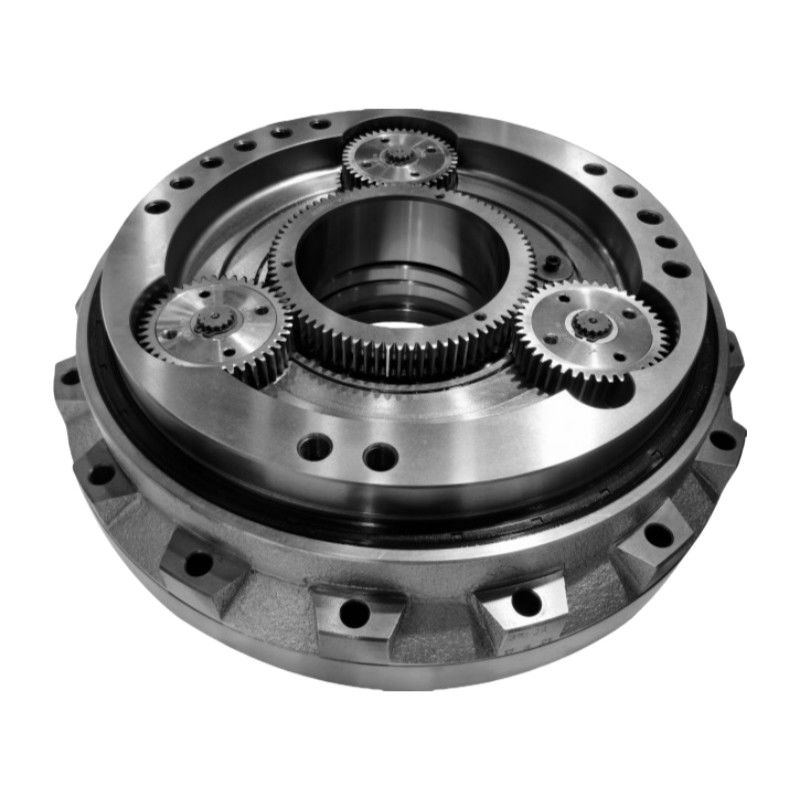

विस्तृत चित्र
| आर.वी. - सी. सीरीज खोखले शाफ्ट आर.वी. रिड्यूसर के प्रमुख गुण | |||
| उत्पाद | खोखले शाफ्ट RV रिड्यूसर | ||
|
सामग्री
|
स्टील, एल्यूमीनियम | ||
|
घुमावदार कठोरता
|
421 से 24500 एनएम/आर्क.मिन. | ||
| आउटपुट गति (r/min) | ५ से ६० | ||
|
प्रतिकूल प्रतिक्रिया
|
मैक्स. 1 आर्क.मिन. |
||
|
क्षणिक अधिकतम अनुमेय टोक़
|
1372 से 78400 एनएम | ||
|
अधिकतम अनुमत आउटपुट घूर्णन गति
|
80 आर/मिनट | ||
|
मॉडल
|
BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C |
||
|
वजन
|
4.6 से 154 किलो तक | ||
| वारंटी | 1 वर्ष | ||
आवेदन
