उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
14/17/20/20/25/32/40

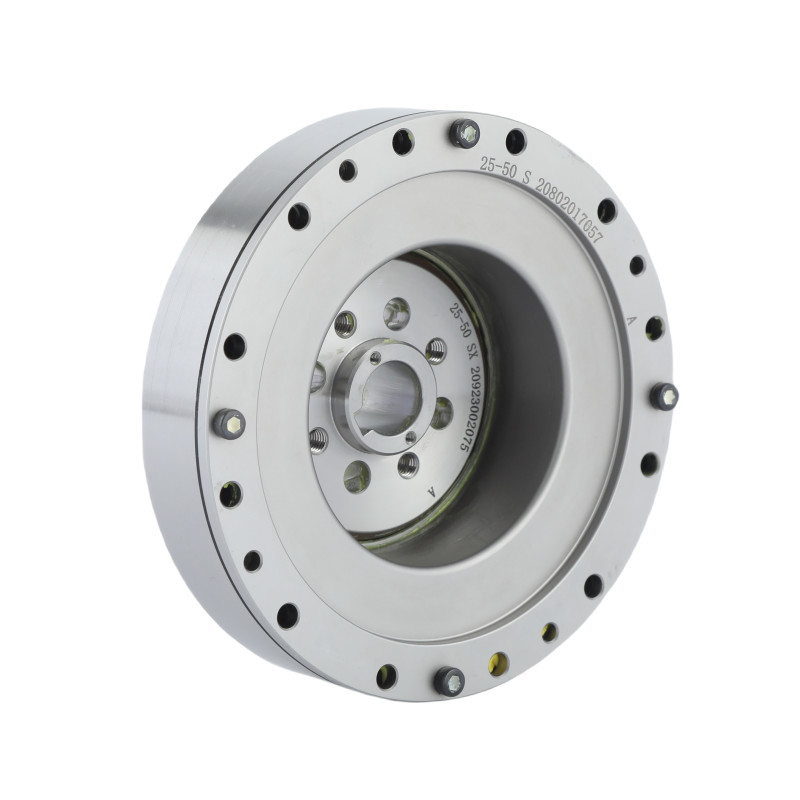

उच्च घुमावदार कठोरता LHT - I श्रृंखला हार्मोनिक ड्राइव गियरबॉक्स
उत्पाद का वर्णन
एलएचटी-आई श्रृंखला फ्लेक्सस्पलाइन में एक खोखले फ्लैंग्ड मानक सिलेंडर संरचना है, जिसमें यूनि-बॉडी प्रकार के तरंग जनरेटर का उपयोग किया जाता है।
इस हार्मोनिक रिड्यूसर की संरचना कॉम्पैक्ट होती है। इनपुट शाफ्ट सीधे वेव जनरेटर के आंतरिक छेद से मेल खाती है और एक फ्लैट कुंजी के माध्यम से जुड़ी होती है।यह कठोर spline अंत को ठीक करने और flexspline अंत आउटपुट के कनेक्शन मोड में इस्तेमाल किया जा सकता है; यह फ्लेक्सस्पलाइन अंत को तय करने और कठोर स्पलाइन अंत को आउटपुट करने के कनेक्शन मोड में भी इस्तेमाल किया जा सकता है।
एलएचटी-आई श्रृंखला गियर इकाइयों का व्यापक रूप से रोबोट, ह्यूमनॉइड रोबोट, अर्धचालक विनिर्माण उपकरण, एफपीडी विनिर्माण उपकरण और कांच सिरेमिक विनिर्माण उपकरण में उपयोग किया जा सकता है।
प्रमुख विशेषताएं
एलएचटी - I श्रृंखला के नामित मापदंडों की तालिका
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अधिकतम अनुमेय इनपुट घूर्णन गति (ग्रिज) |
अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) |
प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.4 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤20 | 0.54 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 110 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | 0.72 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.22 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 2.54 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | 4.4 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

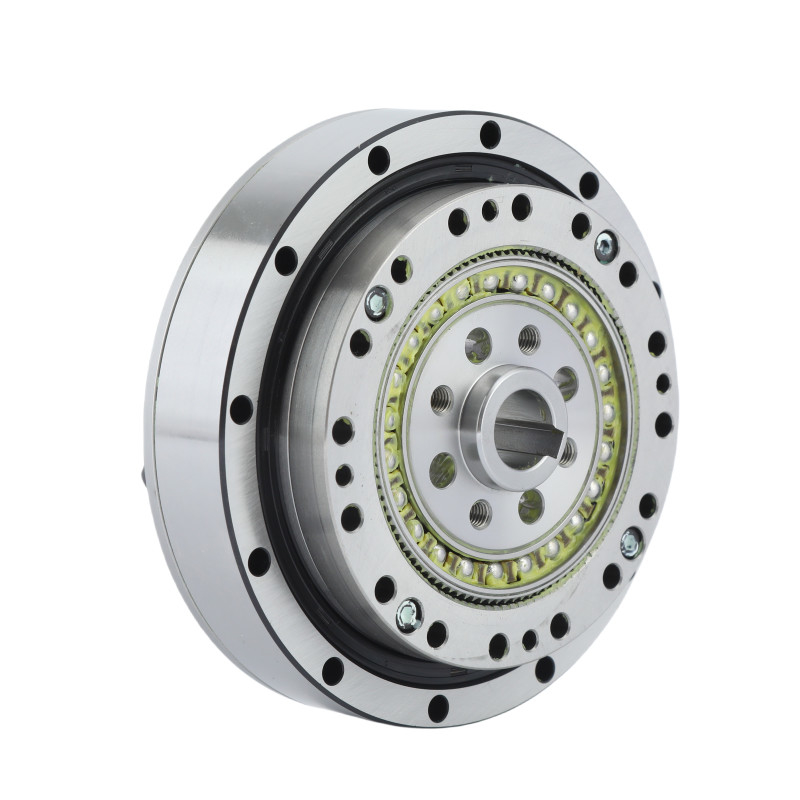

विस्तृत चित्र
| एलएचटी- I हार्मोनिक गियर के मुख्य गुण | |||
| उत्पाद | मोटर डायरेक्ट ड्राइव तनाव तरंग कम करनेवाला | ||
|
सामग्री
|
स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक | ||
|
कमी अनुपात
|
501:1 से 160:1 | ||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
3500 र/मिनट | ||
|
अधिकतम इनपुट गति
|
8500 र/मिनट | ||
|
डिजाइन जीवन
|
15000 घंटे | ||
|
मॉडल
|
14, 17, 20, 25, 32, 40 | ||
|
वजन
|
0.4 से 4.4 किलोग्राम | ||
| वारंटी | 1 वर्ष | ||
आवेदन
|
|
|
| औद्योगिक रोबोट | चिकित्सा उपकरण | सीएनसी मशीनें |
