उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Giant Precision
प्रमाणन:
ISO9001
मॉडल संख्या:
मॉडल 14/17/20/20/25/32/40
उत्पाद का वर्णन

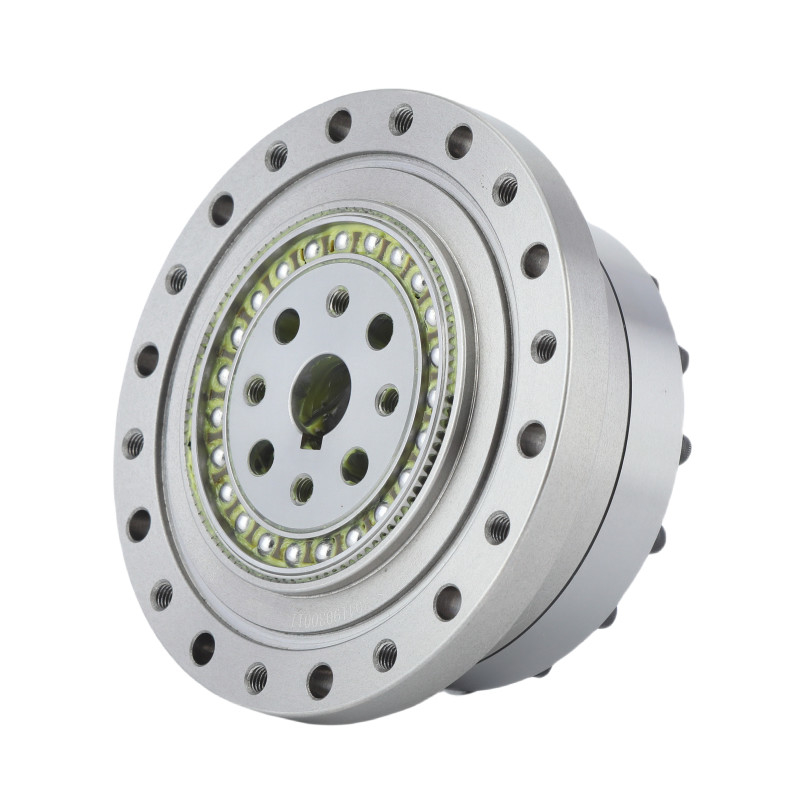

एलएसजी-आई श्रृंखला तनाव तरंग कम करनेवाला विशेष रूप से उच्च टोक़ अनुप्रयोगों के लिए विकसित किया गया है।
एलएसएस श्रृंखला की तुलना में, टोक़ सहन करने की क्षमता 30% से अधिक है, यह उच्च भार क्षमता और विश्वसनीयता के लिए प्रयास करते हुए 43% से अधिक का एक बेहतर जीवनकाल का दावा करता है।
प्रमुख विशेषताएं
स्पाविसर्जनs
एलएसजी - I श्रृंखला के नामित मापदंडों की तालिका
| मॉडल | कमी अनुपात | 2000r/min इनपुट पर नामित टोक़ | स्टार्ट और स्टॉप पर अनुमेय पीक टॉर्क | औसत भार टोक़ के लिए अधिकतम अनुमत मूल्य | अनुमत अधिकतम क्षणिक टोक़ | अनुमत अधिकतम इनपुट रोटेशनल स्पीड ((ग्रिज) | अनुमेय औसत इनपुट घूर्णन गति (ग्रिज) | प्रतिकूल प्रतिक्रिया | वजन | डिजाइन जीवन | ||||
| Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | Nm | किलोग्राम | r/min | r/min | आर्क सेक | किलो | घडी | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ₹ 20 | 0.51 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | ५८[1] | 5.9[1] | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | ५८[1] | 5.9[1] | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | ५८[1] | 5.9[1] | 15000 | |||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ₹ 20 | 0.67 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 109[1] | 11[1] | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 109[1] | 11[1] | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 109[1] | 11[1] | 15000 | |||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ₹ 20 | 0.96 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ₹ 20 | 1.46 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ₹ 20 | 3.11 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ₹ 20 | 4.6 | 10000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 15000 | |||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | 15000 | |||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | १५१०[1] | 154[1] | 15000 | |||||
| [1]अनुमेय अधिकतम टोक़ को आउटपुट अंत में युग्मन स्क्रू के ड्राइविंग टोक़ द्वारा सीमित किया गया है | ||||||||||||||
विस्तृत चित्र
| मुख्य विशेषताएंउच्च टोक़ क्षमता LSG - I श्रृंखला तनाव तरंग कम करनेवाला | |||
| उत्पाद | उच्च टोक़ क्षमता तनाव तरंग कम करनेवाला | ||
|
सामग्री
|
स्टील, एल्यूमीनियम, पॉलीयूरेथेन, बीयरिंग और सील, स्नेहक | ||
|
कमी अनुपात
|
50, 80, 100, 120 | ||
|
प्रतिकूल प्रतिक्रिया
|
20 आर्क सेक से कम | ||
|
औसत इनपुट गति
|
3500 र/मिनट | ||
|
अधिकतम इनपुट गति
|
8500 र/मिनट | ||
|
डिजाइन जीवन
|
15000 घंटे | ||
|
मॉडल
|
14, 17, 20, 25, 32, 40 | ||
|
वजन
|
0.51 से 4.6 किलो तक | ||
| वारंटी | 1 वर्ष | ||
